Додаток

ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК

ХМ-4008-ХХХ
ХМ-4009-ХХХ
ХМ-4010-ХХХ

ХМ-4011-ХХХ
ХМ-4012-ХХХ
ХМ-4013-ХХХ

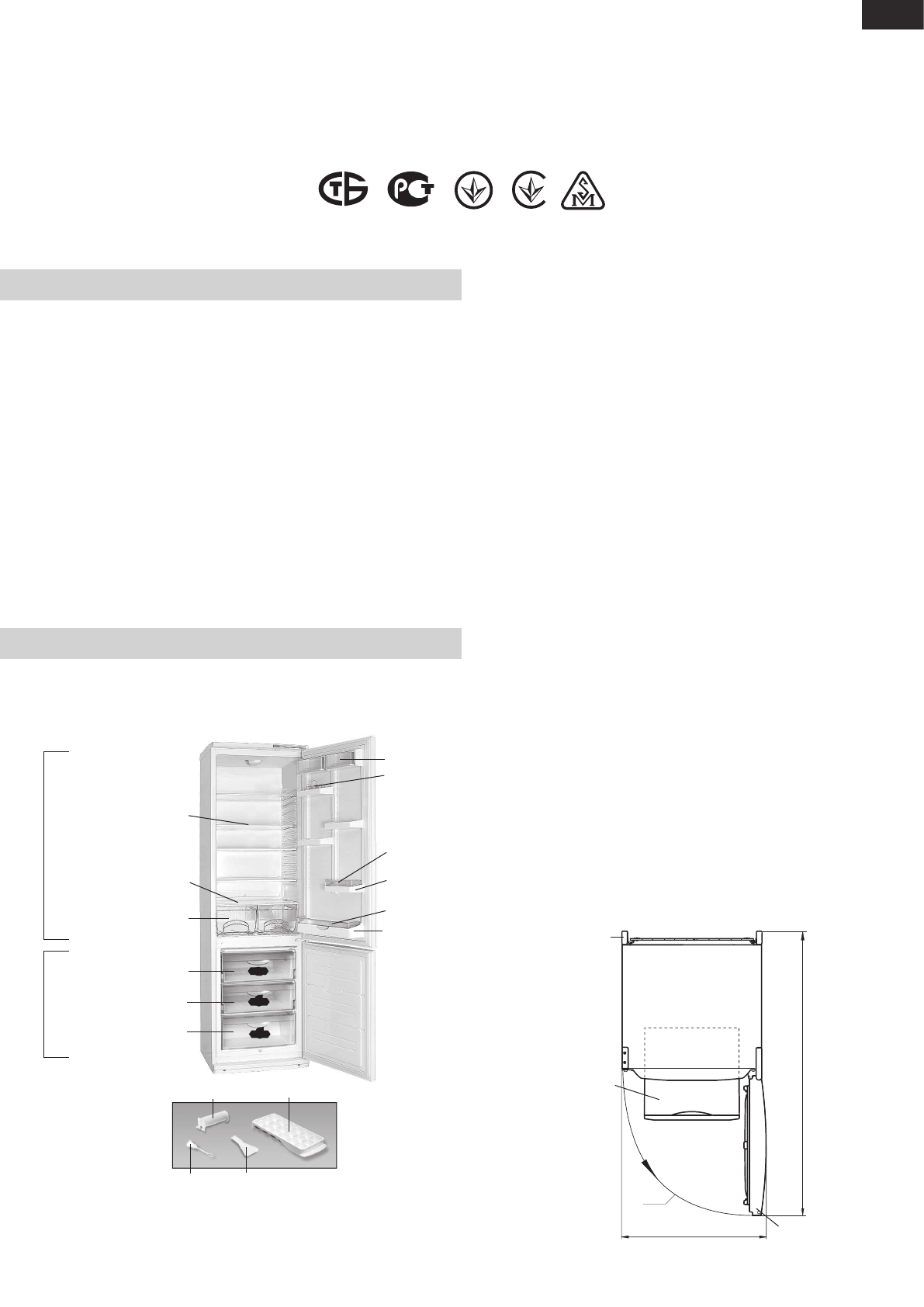

Рисунок 1 – Холодильник і комплектуючі вироби

йорж

лопатка

форма для льоду

упор задній

I

II

обмежувач (великий)

корзина (нижня)

корзина

корзина

посудина (для овочів
або фруктів)

полиця –скло (нижня)

полиця -скло

вмістище з кришкою

обмежувач (малий)

вкладиш для яєць

 бар’єр -полиця

 бар’єр

«а»

«б»

«б»

I  — морозильна камера (МК):
«а» — зона заморожування та зберігання;
«б» — зона зберігання
II — камера для зберігання свіжих продуктів (ХК)

1   О П И С   Х О Л О Д И Л Ь Н И К А

1.1

 Холодильник призначений для заморожування і трива-

лого зберігання заморожених продуктів, приготування харчового
льоду  в  МК,  для  охолодження  та  короткочасного  зберігання
харчових  продуктів,  напоїв,  овочів  і  фруктів  в  ХК  відповідно  з
рисунком 1.

1.2

 Експлуатувати холодильник необхідно при температурі

навколишнього середовища від плюс 16

0

С до плюс 32

0

С.

1.3

  Загальний  простір,  необхідний  для  експлуатації  холо-

дильника, визначається габаритними розмірами, які вказані на
рисунку  2  в  міліметрах.  Для  безперешкодного  виймання  ком-
плектуючих з холодильника необхідно відкривати двері камер
на кут не менше 90

0

.

1.4

  Органом  регулювання  температури  в  холодильнику

відповідно з рисунком 3 є ролик регулювання температури (далі
– ролик). Ролик повертається за годинниковою стрілкою і проти
неї і має цифрові поділки. Поділка “1” відповідає найбільш висо-
кій температурі (найменше охолодження) в камері, поділка “7”
— найбільш низькій (найбільше охолодження). Поділку ролика
слід встановити під покажчиком при регулюванні температури.

2   Е К С П Л УА Т А Ц І Я   Х О Л О Д И Л Ь Н И К А

2.1 ПЕРШЕ ВМИКАННЯ

Підключити холодильник до електричної мережі: вставити

двері МК

1195

Рисунок 2 — Холодильник (вигляд зверху)

корзина

упор задній

90

0

615

вилку шнура живлення в розетку.

Відкрити двері ХК і встановити ролик на поділку “2“. Закрити

двері ХК. В подальшому для вибору оптимальної для зберігання
продуктів температури в камері необхідно провести регулювання
за допомогою ролика відповідно з рисунком 3.Після регулювання
температура в холодильнику підтримується автоматично.

2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХК

2.2.1

  В  ХК  використовується  автоматична  система  розмо-

рожування. Іній, що з’являється на задній стінці ХК, тане в циклі
розморожування при вимкненні компресора і перетворюється в
краплини води. Краплини талої води стікають в лоток, через отвір
в ньому по трубці попадають в посудину на компресорі відпо-
відно з рисунком 4 і випаровуються. В отвір лотка встановлений
йорж для запобігання забиття системи зливу.

В деяких випадках іній може залишитися на задній стінці ХК

після вмикання компресора, що не є несправністю. Іній розтане
в  наступних  циклах  розморожування,  передбачених  в  роботі
холодильника.

2.2.2

Необхідно регулярно (не менше 1 разу в 3 місяці) сте-

жити за чистотою лотка і перевіряти відсутність води в лотку.

Наявність води в лотку вказує на забиття системи зливу. Для

усунення забиття слід прочистити йоржиком отвір в лотку, щоб
вода без перешкод стікала в посудину, вимити йорж і встановити
відповідно з рисунком 4.

ЗАБОРОНЯЄТЬСЯ

  експлуатувати  холодильник  із  забитою

системою  зливу.  Вода,  що  з’явилася  на  дні  ХК  або  попала  в

Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7, 220029, м. Мінськ):

№ ТС BY/112 03.03. 020 00048, термін дії з 20.05.2011 р. по 19.05.2016 р.
