13

www.hiberg.ru

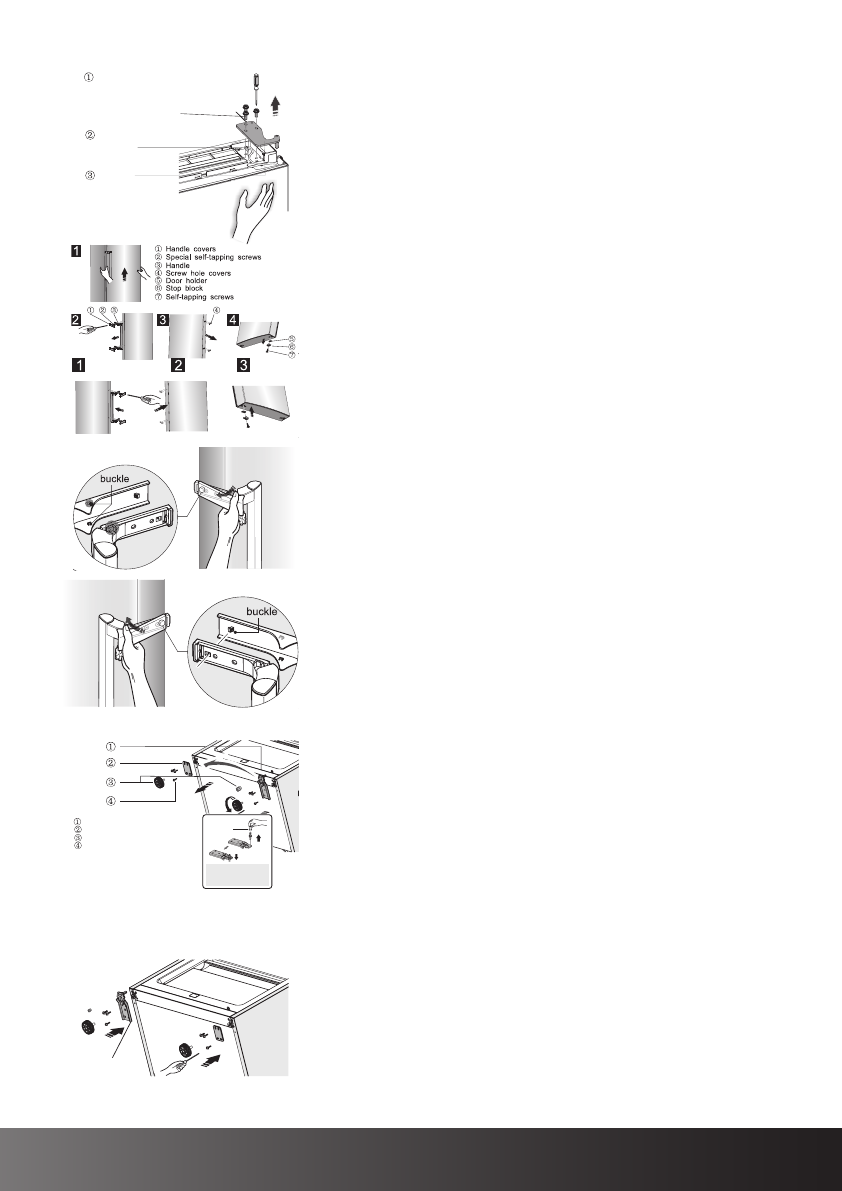

4.

Открутите  гайки  (1),  отсоедините

провод (2) и снимите часть (3).

Примечание:  Пожалуйста,  придерживайте

дверь  руками  во  избежание  падения

двери.

5.

Снимите  дверь  и  поместите  ее  на

мягкую  поверхность  фронтальной

панелью  кверху.  Снимите  часть  (1)

и  (4),  затем  открутите  гайки  (2)  как

показано  на  рисунке.  Перевесьте

ручку  (3)  на  правую  сторону,  затем

последовательно

прикрутите/

установите  части (2), (1) и (4). Открутите

гайки  (7),  отсоедините  части  (6)  и  (5),

переверните  часть  (6)  и  установите

части  (5)  и  (6)  (в  пластиковом  пакете)

слева  с  помощью  винтов  (7).  Верните

часть (6) в пластиковый пакет

Примечание:  Снимите,  а  затем  вставьте

декоративную  накладку  с  ручки  согласно

рисункам (1, 2) ниже:

6.

Поместите холодильник горизонтально

(плашмя),  снимите  часть  (3),  затем

открутите  болты/винты  (4).  Снимите

части (2) и (1)

7.

Открутите  нижнюю  петлю/шарнир,

переместите к ближайшему отверстию,

а  затем  прикрутите  и  подсоедините

шайбу (washer).

8.

Повторите

действия

согласно

пункту  №  6,  замените  часть  (1)  на

правую  и  часть  (2)  на  левую,  а  затем

зафиксируйте  их  шурупами/болтами

(4). Затем установите часть (3).

9.

Открутите

верхнюю

шарнирную

ось,  переверните  верхнюю  петлю/

шарнир  и  зафиксируйте  ось  на  нем.

Затем  отложите  в  сторону,  они  нам

понадобятся позже.

10.

Поменяйте  подключение  проводов

Заземляющий

провод

Специальные

фланцевые

самонарезные

винты / шурупы

Деталь

Шарнир/петля нижняя

Шайба

Примечание: шайба

может приклеится

к двери

Планка/пластина металическая для передних ножек
Ножки регулируемые
Винты/болты/шурупы самонарезные

Нижняя петля(слева)

Шарнир/петля нижняя

Шайба

Примечание: шайба

может приклеится

к двери

Планка/пластина металическая для передних ножек
Ножки регулируемые
Винты/болты/шурупы самонарезные
