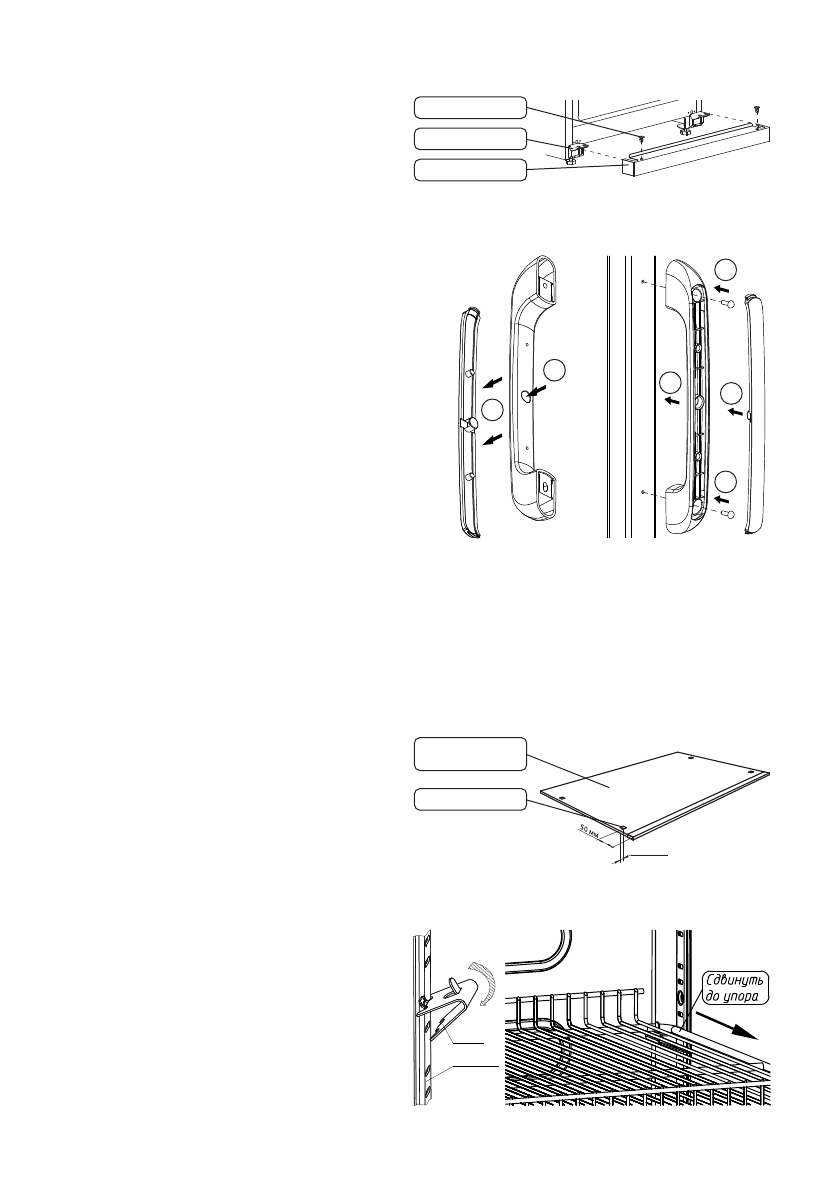

Перед  установкой  стеклянных

полок  в  витрину  необходимо

выполнить следующее:

•  обезжирить нижнюю поверхность

полки;

•  приклеить  демпферы  (по  4

на  каждую  полку)  на  нижнюю

поверхность полки (см. рисунок).

Демпферы входят в комплектацию.

•  Перед

установкой

полок-

решеток  в  витрину  необходимо

выполнить следующее:

•  установить упоры на стойки (по 4

упора для каждой полки).

•  установить  полку-решетку  на

упоры

•  сдвинуть  полку-решетку  на  себя

до упора.

Упоры входят в комплектацию.

max 3

ìì

Демпфер - 4 шт.

Полка

стеклянная

Бирюса 235DN:

Установка

полок

Стойка

Упор

Модели Бирюса 700KRDNY, 770RDNY, 770KRDNY, 770RDNQ, 770KRDNQ:

Установка

ручки

•  Расположите  ручку  на  боковой  стороне  двери,  совместив  отверстия  на  ручке  с

отверстиями на двери.

•  Закрепите ручку винтами, входящими в комплектацию.

•  Установите  заглушки  в  крепежные  отверстия  ручки  (для  моделей  461KRN,  461KRDN,

461KRDNQ, 521KRN, 521KRDN, 521KRDNQ).

1.  Нажатием на толкатель

отделить накладку ручки.

2.  Снять накладку.

3.  Расположить ручку на лицевой

стороне двери, совместив

отверстия в ручке с отверстиями

на двери.

4.  Закрепить ручку двумя

винтами, входящими в

комплектацию.

5.  Установить накладку ручки.

1

3

4

4

5

2

Витрины со стеклянной дверью.

Витрины с запененной дверью.

Зафиксируйте  нижнюю  накладку

на кронштейнах двумя защелками

согласно

рисунку.

Нижняя

накладка  и  защелки  входят  в

комплектацию.

Установка

нижней

накладки

Бирюса 235DN:

Защелка - 2 шт.

Нижняя накладка

Кронштейн
