  13

Подключение

ВНИМАНИЕ!

Настройка

сетевого

адреса

Витрины с системой удаленного мониторинга оснащены сетевым интерфейсом RS-485 для

присоединения к сети управления и мониторинга по протоколу CAREL.

Перед  подключением  витрины  к  системе  удаленного  мониторинга,  произведите

полное отключение витрины, для этого выньте вилку из розетки!

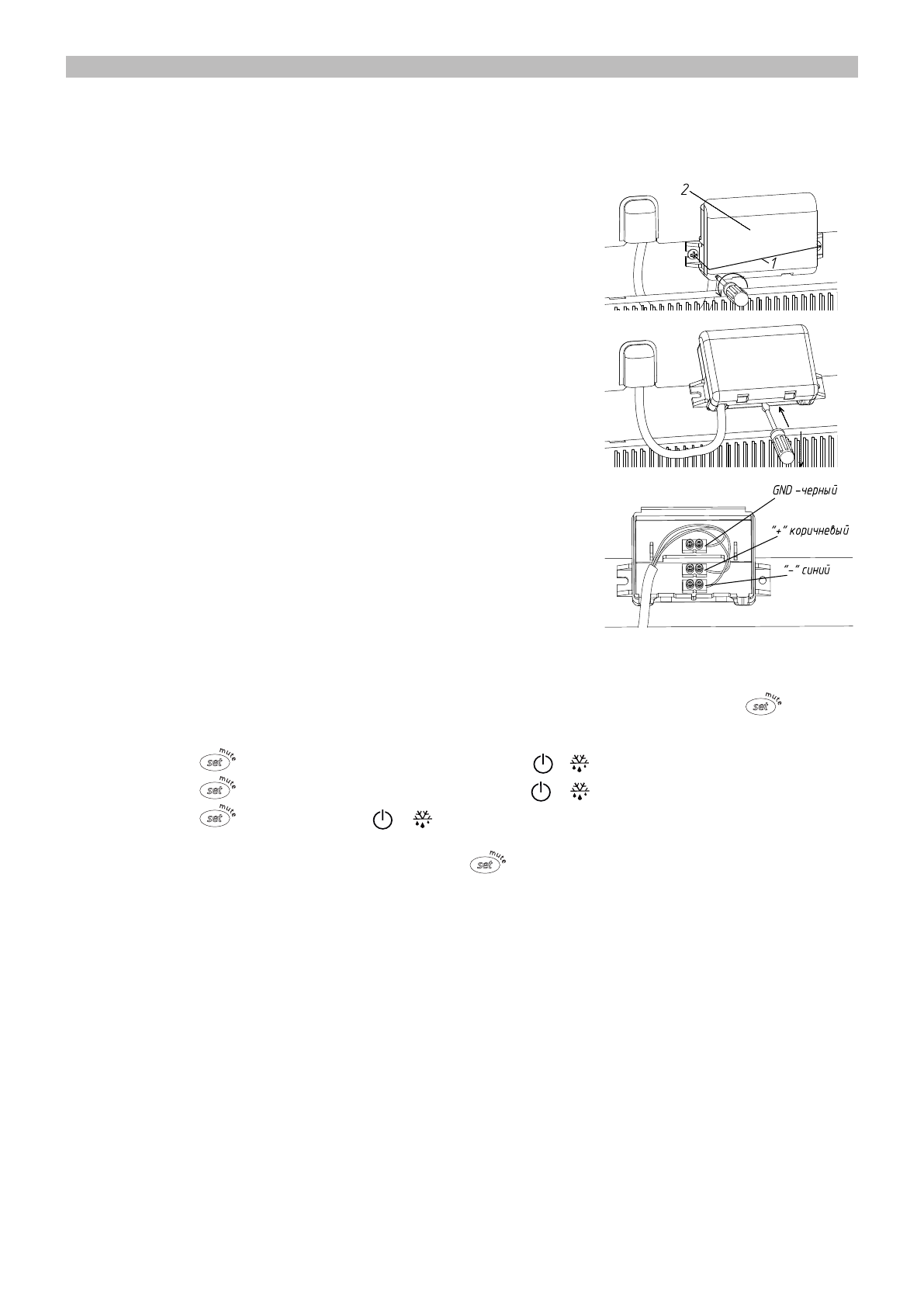

Для  подключения  к  системе  удаленного  мониторинга

необходимо снять защитный кожух

2

, открутив винты

1

,

как показано на рисунке и потянуть кожух на себя.

Для  открытия  крышки  защитного  кожуха,  воткните

отвертку  в  центральное  отверстие  и  нажмите,  как

показано на рисунке.

Подключите  кабель  системы  удаленного  мониторинга

к  клеммам  как  показано  на  рисунке.  В  качестве

соединительного  кабеля  рекомендуется  использовать

экранированный  кабель  типа  витая  пара  сечением  от

0,5  до  1,5  мм

2

.  Общая  линия  не  должна  быть  больше,

чем 1000 метров.

Обязательно соблюдайте полярность проводов «+»

и  «-».  Никогда  не  подключайте  экран  кабеля  GND  к

защитному заземлению.

Произведите  сборку  защитного  кожуха  в  обратном

порядке.

Прокладывать  сетевой  кабель  рекомендуется  в  отдельных  специальных  трассах  на

удалении от силовых кабелей.

Вставьте  вилку  сетевого  шнура  в  розетку.  Нажмите  и  удерживайте  кнопку

  около  3-х

секунд,  пока  на  дисплее  не  появится  надпись

PS

.  Кратковременным  нажатием  кнопки

входим в режим вода пароля. Кнопками   и   введите пароль

54

 и нажмите кнопку

. В меню параметров используя кнопки

 и   найдите пункт

H0

и нажмите кнопку

.  Далее  кнопками

  и    введите  уникальный  сетевой  адрес  от  1  до  207  (сетевой

адрес  витрин  в  одной  сети  не  должен  повторяться),  для  сохранения  настроек  нажмите  и
удерживайте около 3-х секунд кнопку

 для записи всех внесенных изменений и выхода

из меню параметров.
