Калибр Руководство по эксплуатации

4

www.kalibrcompany.ru

3. Комплектность

3.1 Гравёр поставляется в продажу в следующей комплектации*:

ЭГ - 145

ЭГ - 145 + ВГ

Гравёр

1

Набор рабочих насадок

1

Гибкий вал

-

+

Кейс пластиковый

1

Руководство по эксплуатации

1

*

в зависимости от поставки комплектация может меняться

4. Общий вид и устройство гравёра

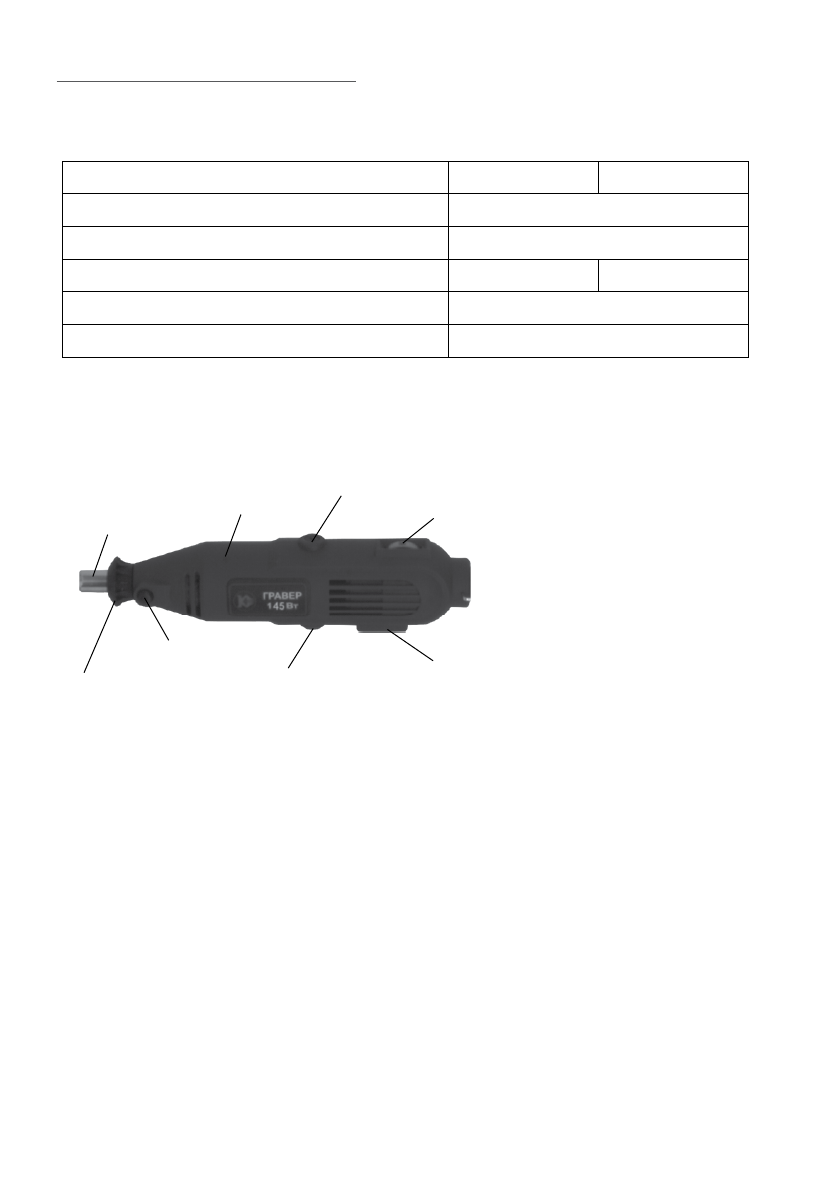

4.1 Общий вид гравёра схематично представлен на рис. 1

4.2 Устройство гравёра

Электродвигатель  расположен в пластиковом корпусе (рис.1 поз.7), состоя-

щем  из  двух  половин.  Выключатель  гравёра  (рис.1  поз.1)  имеет  два  фиксиро-

ванных положения: «I» - включено и «0» - выключено. Диск регулятора оборо-

тов (рис.1 поз.4) изменяет скорость вращения патрона в пределах от 10000 до

35000 об/мин.

4.3 Набор аксессуаров для гравёра представлена рис.2

5. Инструкция по технике безопасности

5.1  Применять  гравёр  разрешается  только  в  соответствии  с  назначением

указанным в руководстве.

5.2 При эксплуатации гравёра необходимо соблюдать все требования руко-

водства по его эксплуатации, бережно обращаться с ним, не подвергать его уда-

рам, перегрузкам, воздействию грязи.

рис. 1

4

1

2

3

7

6

5

6

1

 – выключатель

2

 – кнопка стопора

3

 – цанговый патрон

4

 – регулятор оборотов

5

 – гайка пластиковая

6

 – щёткодержатель

7

 - корпус.
