РУКОВОДСТВО

по

ЭКСПЛУАТАЦИИ

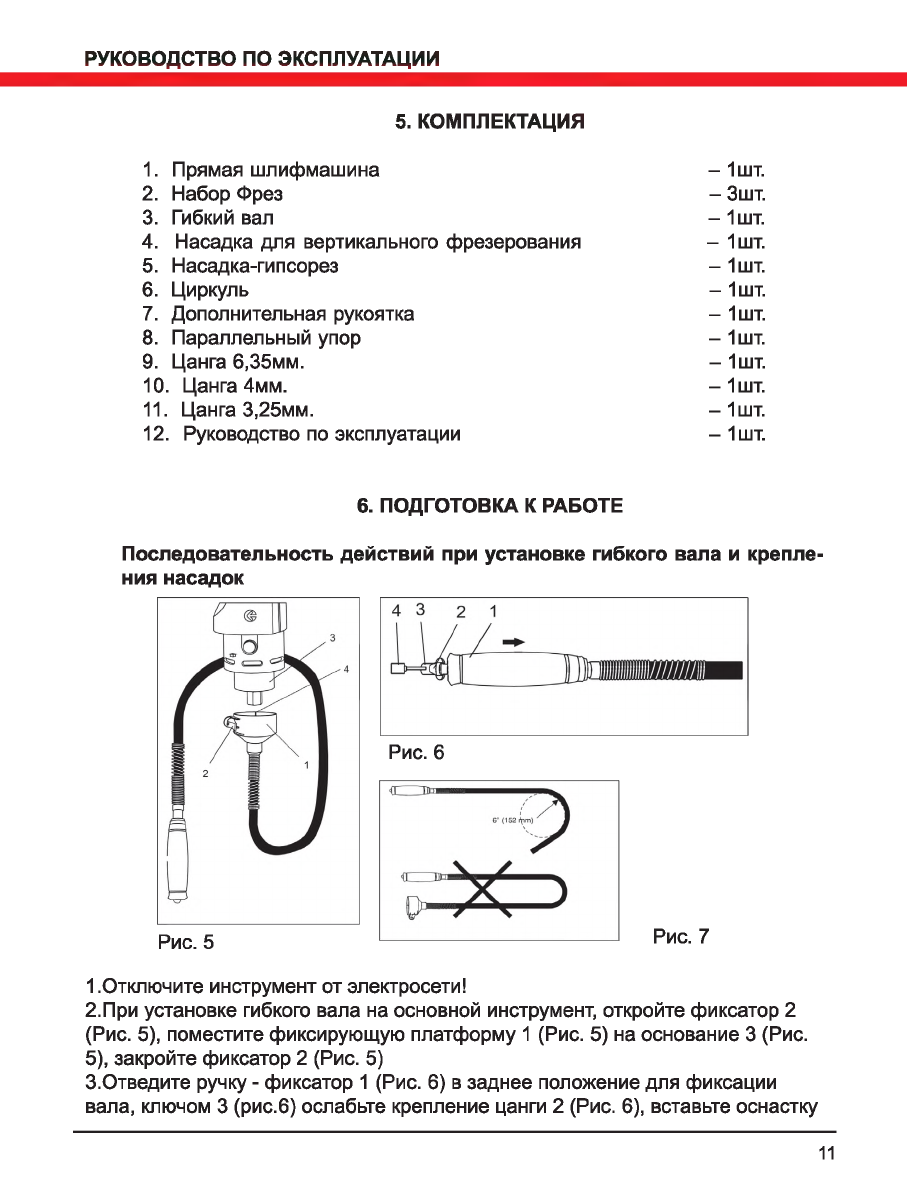

5.  КОМПЛЕКТАЦИЯ

1.  Прямая  шлифмашина

-   1шт.

2.  Набор  Фрез

-  3шт.

3.  Гибкий  вал

-   1шт.

4.  Насадка  для  вертикального  фрезерования

-   1шт.

5.  Насадка-гилсорез

-   1шт.

6.  Циркуль

-   1шт.

7.  Дололнительная  рукоятка

-   1шт.

8.  Параллельный  улор

-   1шт.

9.  Цанга  6,35мм.

-   1шт.

10.  Цанга 4мм.

-   1шт.

11.  Цанга  3,25мм.

-   1шт.

12.  Руководство  ло  эксллуатации

-   1шт.

6.  ПОДГОТОВКА К РАБОТЕ

Последовательность  действий  при  установке  гибкого  вала  и  крепле­

ния  насадок

Рис.  6

Рис.  5

Рис.  7

1 .Отключите  инструмент от электросети!

2.При установке  гибкого  вала  на основной  инструмент,  откройте фиксатор 2

(Рис.  5),  ломестите фиксирующую  ллатформу  1  (Рис.  5)  на основание 3  (Рис.

5),  закройте фиксатор 2  (Рис.  5)
З.Отведите  ручку - фиксатор  1  (Рис.  6)  в заднее  лоложение для  фиксации

вала,  ключом  3  (рис.6) ослабьте  крелление  цанги  2  (Рис.  6),  вставьте оснастку

11
