5
ПОДГОТОВКА К ЭСПЛУАТАЦИИ
РАСПАКОВКА
1. Установите коробку на твердую ровную
поверхность.
2.
Выньте
все
незакрепленные
части
генераторной установки из коробки
3. Разрежьте углы коробки по направлению от
верхнего края к нижнему краю. Положите
каждую сторону коробки на поверхность.
4. Приступите к сборке генераторной установки.
СБОРКА
Прочитайте Руководство пользователя перед тем,
как
приступить
к
сборке
генератора.
Оборудование требует подключения отдельных
элементов перед началом работы.
Прежде
всего,
требуется
установить
транспортировочный
комплект,
благодаря
которому
повышается
мобильность
электрогенераторной установки.

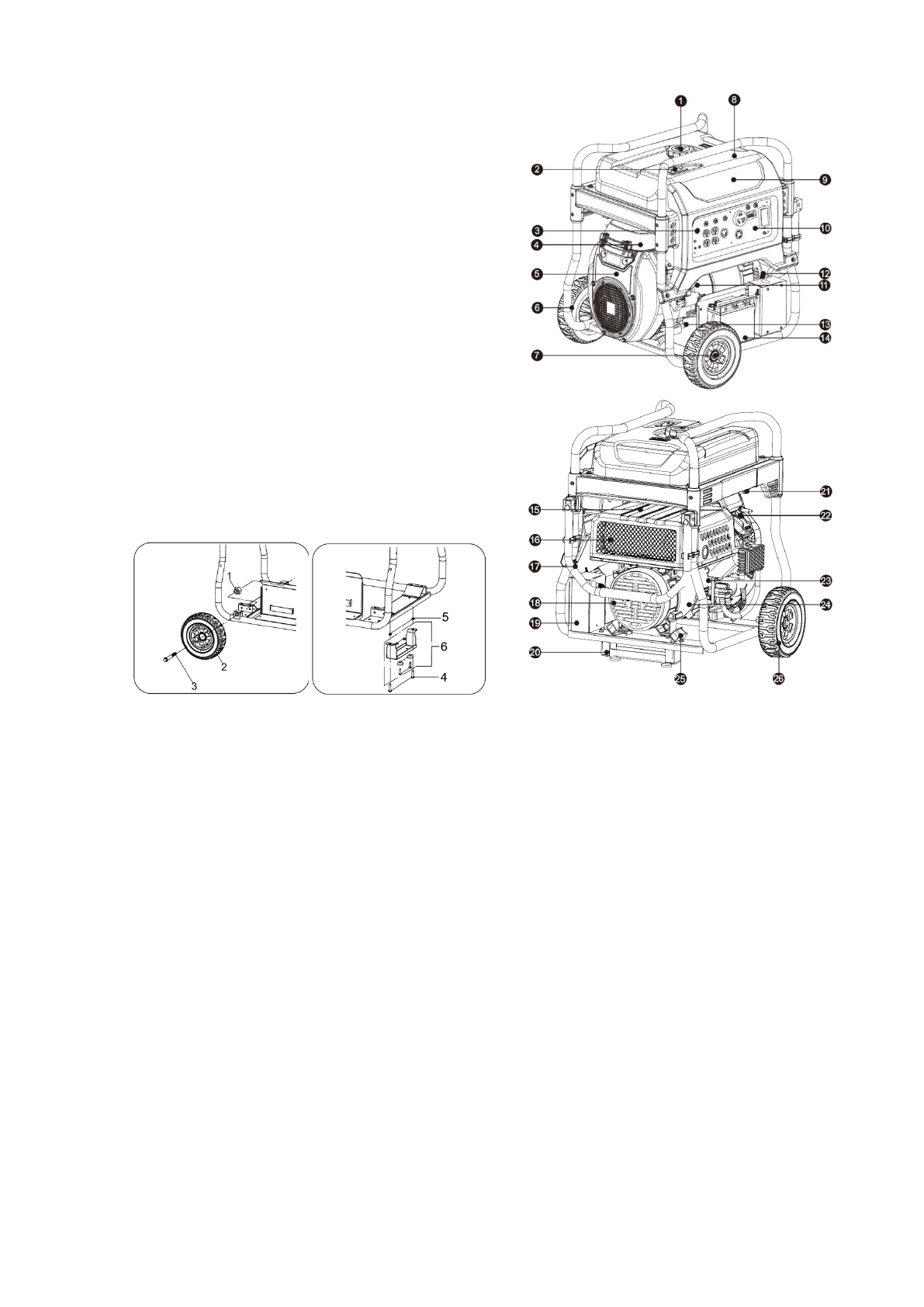

Рисунок 1. Монтаж транспортировочного комплекта
генераторной установки.
На Рисунке 1 показана схема расположения и
крепления транспортировочного комплекта к
раме генератора. Для его установки требуется:
1)
Вставить болт (3) сквозь втулку колеса (2).
2)
Накрутить
и затянуть гайку (1)
Аналогичную процедуру монтажа следует
провести для второго колеса.
3)
Закрепите резиновую опору на кронштейне (6)
болтом.
4)
Зафиксируйте кронштейн опоры (6) с
помощью болтов (4) и гаек (5).
ОБЩИЕ СВЕДЕНИЯ О ГЕНЕРАТОРЕ
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И
ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
Перед тем, как приступить к работе, прочитайте
Руководство пользователя и Правила техники
безопасности при работе с оборудованием.
На Рисунке 2 указано расположение основных
узлов и элементов управления генератором.
Рисунок 2. Расположение основных узлов и элементов
управления.
1. Крышка топливного бака
2. Индикатор уровня топлива
3. Замок зажигания
4. Воздушный фильтр
5. Двигатель
6. Рама
7. Ось колеса
8. Топливный бак
9. Облицовочная панель
10. Панель управления
11. Датчик уровня моторного масла
12. Минусовой кабель с клеммой
13. Сливное отверстие моторного масла двигателя
14. Аккумуляторная батарея
15. Кожух глушителя
16. Глушитель
17. Рукоятка
18. Крышка альтернатора
19. Регулятор выходного напряжения
20. Опора генератора
21. Топливный кран
22. Пробка маслозаливного отверстия
23. Кронштейн
24. Альтернатор
25. Демпфирующая подушка
26. Транспортировочное колесо
