7
5. СОСТАВ АГРЕГАТА
В состав агрегата входят основные составные части:
6. УСТРОЙСТВО И РАБОТА АГРЕГАТА
6.1.
Компоновка агрегата.
Общий вид агрегата приведен на рис. 1.
Двигатель и генератор соединены в единый блок, закрепленный на раме, чеA
рез демпферные опоры.
Генератор крепится к фланцу картера двигателя четырьмя болтами. Передача
крутящего момента от двигателя к генератору осуществляется через коничеA
ское сопряжение ротора генератора и вала двигателя согласно международA
ному стандарту SAE. При этом образуется самоцентрирующаяся трехопорная
схема на шарикоподшипниках, один из которых находится на конце ротора геA
нератора, другой A на конце коленвала двигателя со стороны устройства ручA
ного запуска. Промежуточный подшипник установлен на выходе вала отбора
мощности двигателя.
На корпусе генератора установлен блок с аппаратурой, в котором размещены
в зависимости от модификации электроразъемы 230/400 Вольт, приборы конA
троля, клеммы 12В, термомагнитные предохранители.
Топливный бак и аккумулятор размещены на раме.
На раме также имеется специальная клемма для заземления агрегата (помечеA
на табличкой "Земля").
6.2.
Устройство и работа.
Приводной двигатель вращает ротор генератора, в котором благодаря его магA
нитным свойствам создается магнитное поле. Это поле в обмотках окружаюA
щего его статора генерирует ток требуемой мощности. Необходимую частоту
вращения двигателя (генератора) поддерживает система управления и регуA
лирования двигателя.
7. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
7.1.
Двигатель.
В агрегате, в зависимости от модификации, установлен дизельный двигатель
принудительного воздушного охлаждения. Основные технические параметры
двигателя приведены в прилагаемой инструкции по эксплуатации двигателя.
7.2.
Генератор.

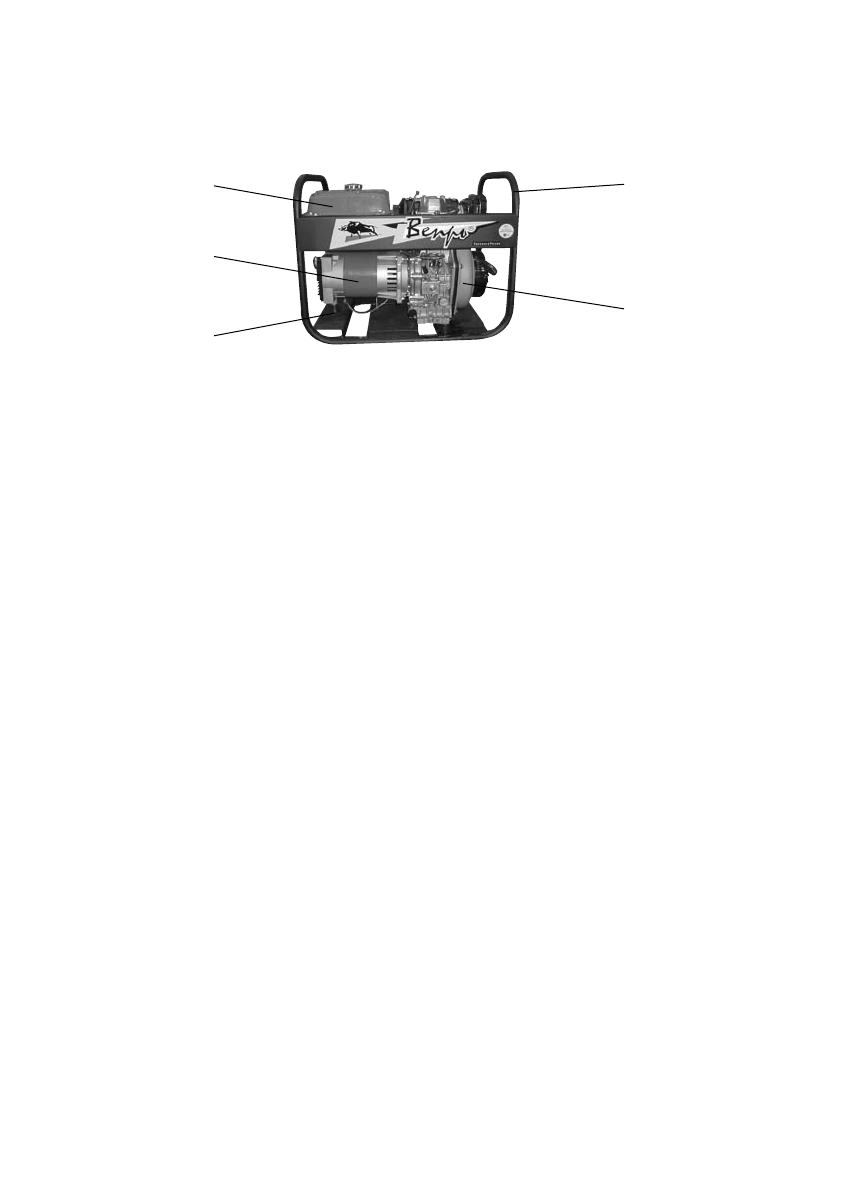

Рис. 1
Демпферные
опоры
Рама
Двигатель
Генератор
Бак топливный
