11.

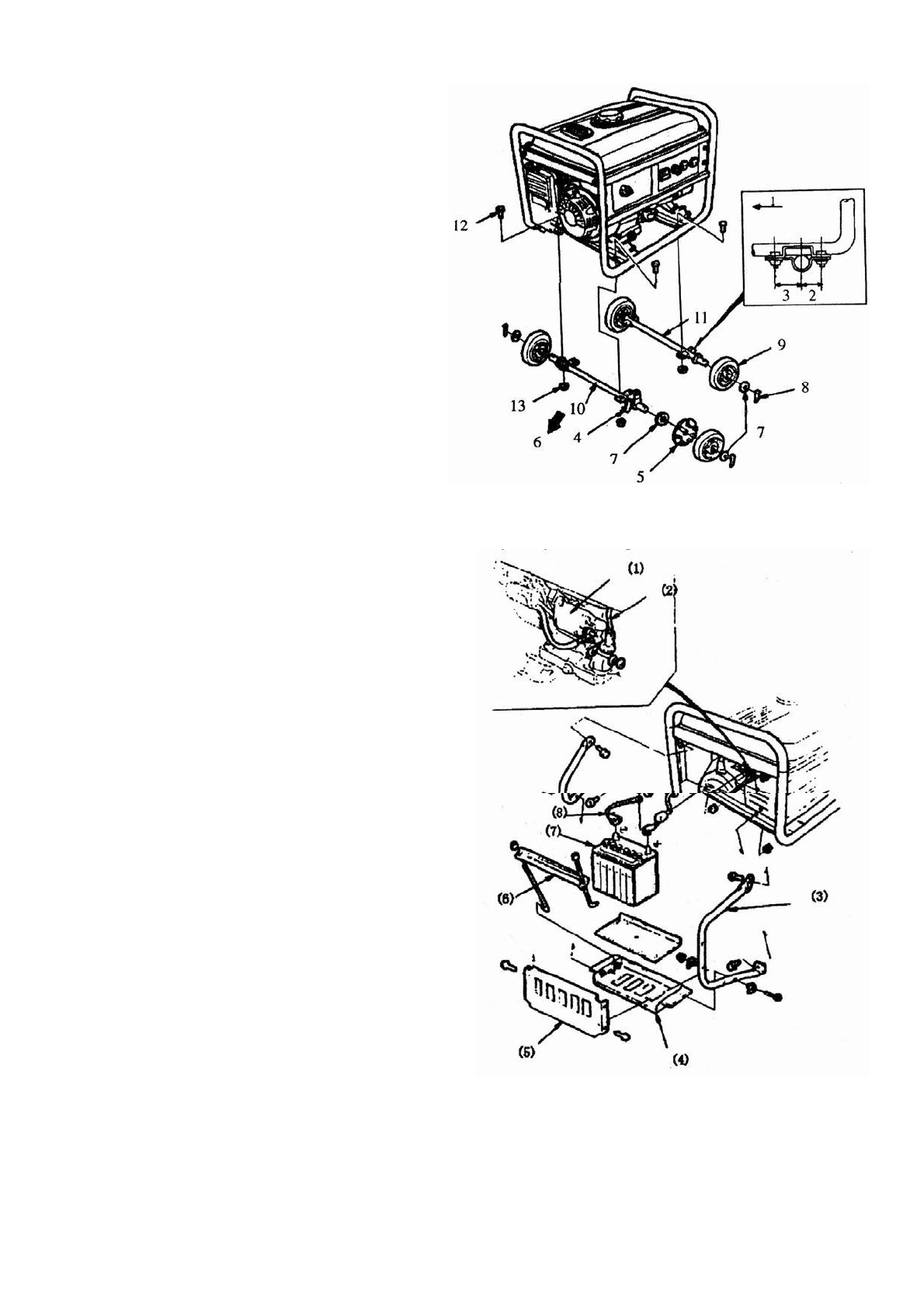

СБОРКА ДЕТАЛЕЙ
11.1 КОЛЕСО
Установите колесо в следующем порядке:
1.
Наденьте колесо на ось, затем закрепите шайбой
и шплинтом.
2.
Присоедините собранную ось на раму болтом и
гайкой.
1.
Крепление
2.
Короткая сторона
3.
Длинная сторона
4.
Задвижка
5.
Фиксирующий диск
6.
Место двигателя
7.
Стопорная шайба
8.
Штифт
9.
Колесо
10.
Правая ось ближе к двигателю.
11.
Левая ось ближе к генератору.
12.
Гайка
13.
Болт
11.2 АККУМУЛЯТОР
Для установки аккумулятора,
следуйте следующим указаниям:
11.2.1
Присоедините аккумулятор
гайками, болтами, шайбами.
11.2.2
Присоедините кабель стартера к
терминалу зажигания двигателя к нижней
части топливного бака.
11.2.3
Присоедините линию заземления к
задней части линии генератора.
11.2.4
Присоедините кабель стартера к
положительному заряду батареи сначала,
затем присоедините отрицательный.
Отсоедините в обратном порядке.
1.
Двигатель стартера
2.
Кабель стартера
3.
Защищающая рама
4.
Скобы для аккумулятора
5.
Кожух аккумулятор
6.
Придерживающая рама
7.
Аккумулятор (с зарядом от 12В-35Aч)
8.
Отрицательный провод
17
