10

Руководство по эксплуатации

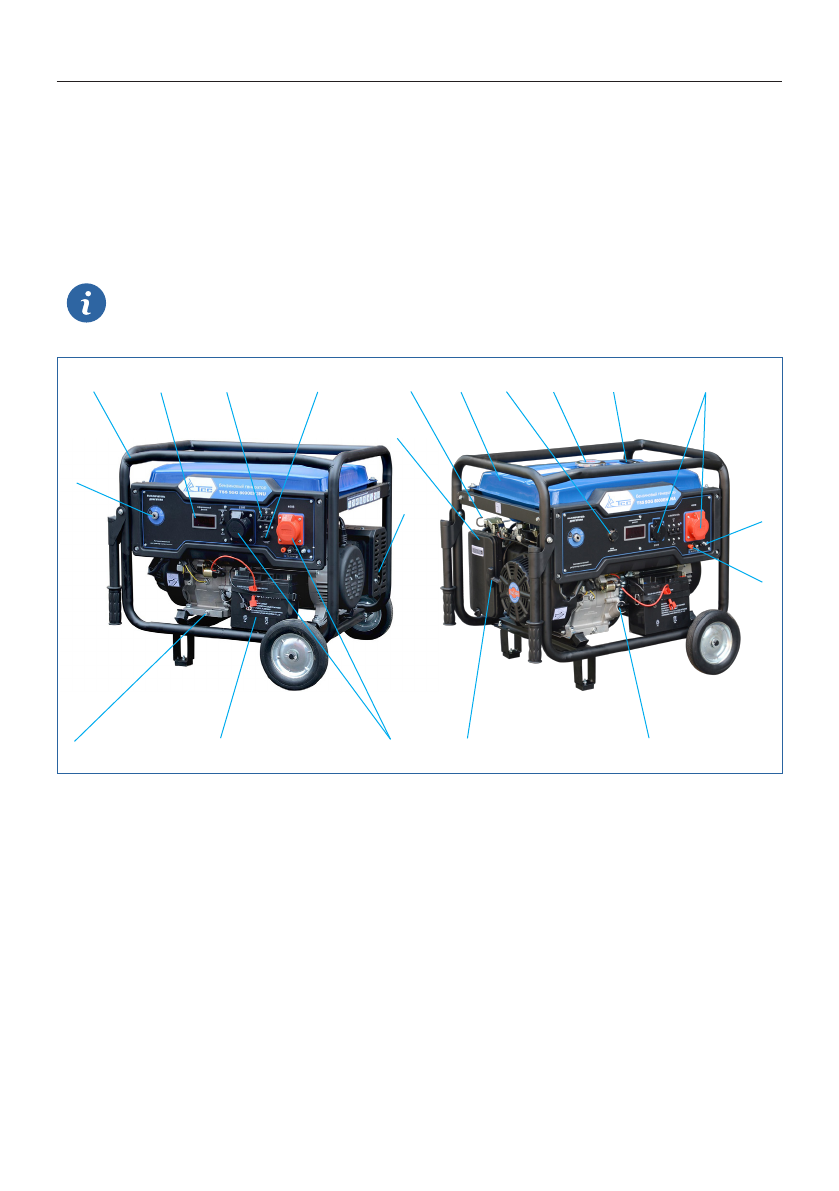

4. КОМПОНОВКА И ОРГАНЫ УПРАВЛЕНИЯ

ЭЛЕКТРОСТАНЦИИ

Перед тем, как использовать электростанцию внимательно прочите данное Руковод-
ство, уясните правила безопасности, изложенные в нем.  Ознакомьтесь с расположе-
нием основных частей электростанции, ее органов управления и мест регулировок.
Храните это Руководство под рукой, чтобы обратиться к нему при необходимости.

ПРИМЕЧАНИЕ!

Рисунки и чертежи данного Руководства могут незначительно отличаться от
вашей электростанции.

1. Защитная рама.
2. Топливный бак.
3. Заливная горловина топливного бака.
4. Индикатор уровня топлива.
5. Розетки переменного тока.
6. Автомат защиты.
7. Цифровой дисплей, где отображаются
часы работы, напряжение, частота тока.
8. Разъем для подключения АВР.
9. Выключатель двигателя.
10. Выход на 12В для зарядки аккумулятора.
11. Клемма заземления.

12. Ручной стартер.
13. Воздушный фильтр.
14. Рычаг воздушной заслонки.
15. Крышка маслозаливной горловины
со щупом.
16. Слив масла.
17. Аккумуляторная батарея (для моде-
лей с электростартом).
18. Глушитель.
19. Переключатель режимов напряже-
ния с 220В на 380В (только для моде-
лей с обозначением U).

①

⑥

⑲

⑨

⑦

②

⑩

⑪

⑤

⑯

⑰

⑱

⑫

⑮

⑬

⑭

③

⑧

④

⑤
