Шкаф управления электростанцией:

Шкаф управления ДГУ производства компании ТСС

разрабатывается, изготавливается и программируется

индивидуально для каждой станции, основываясь на

пожеланиях заказчика и конкретного предназначения

станции

.

ШУЭ представляет собой металлический шкаф с

передней дверцей

.

Внутри шкафа на задней стенке

закреплена монтажная плата, на которой установлены

элементы

схемы

:

реле,

трансформаторы

тока,

автоматический

выключатель,

клеммник

,

блок

предохранителей

.

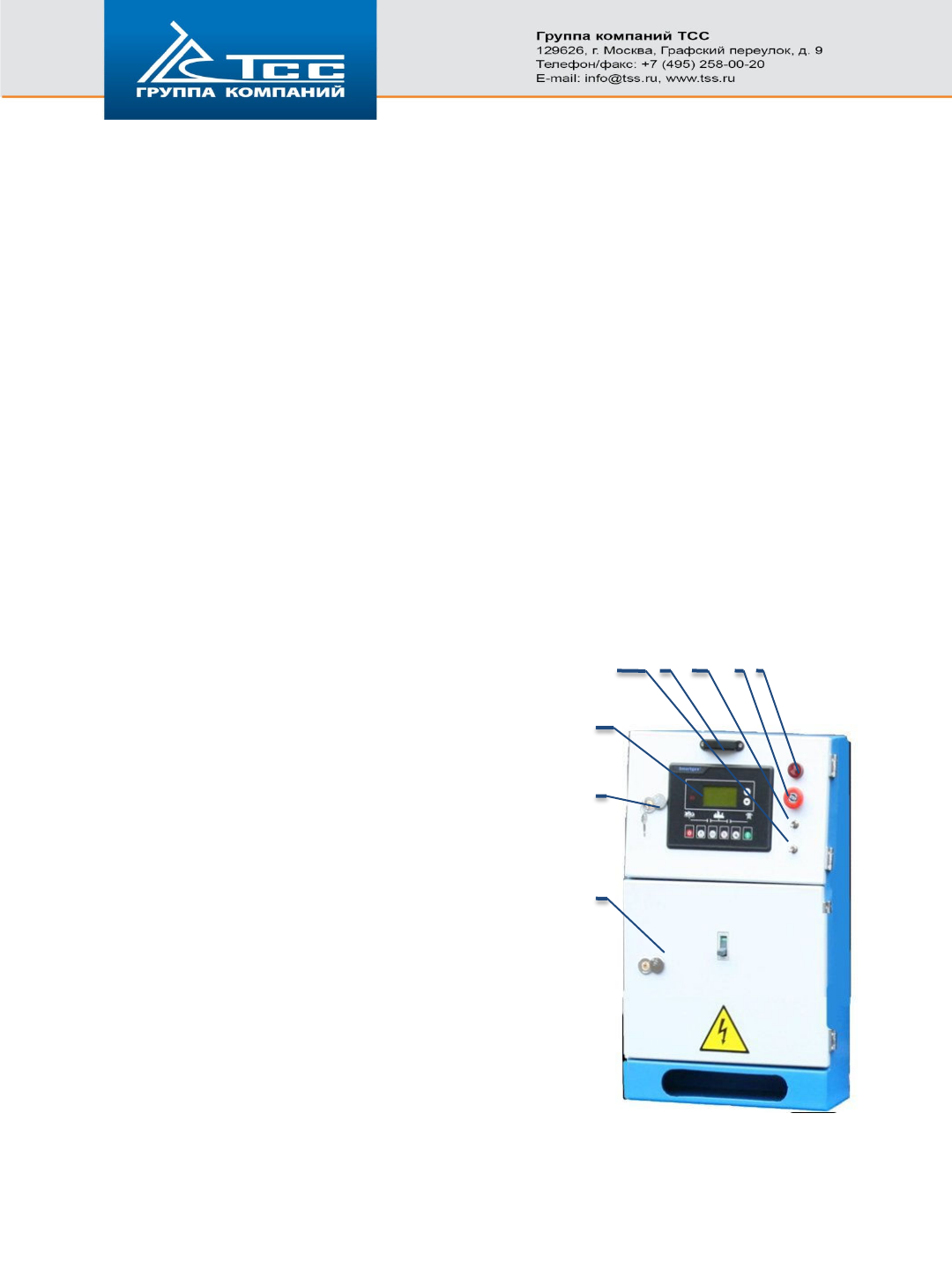

На лицевой панели ШУЭ расположены:

1)рычаг автоматического выключателя;

2)защита от несанкционированного доступа;

3)программируемый контроллер

SMARTGEN;

4)тумблер включения контролера;

5)лампа подсветки панели;

6)тумблер включения лампы подсветки;

7)кнопка АВАРИЙНЫЙ СТОП;

8)аварийная сигнализация.

1

2

3

4

5 6 7 8
