Шкаф управления электростанцией:

Шкаф управления ДГУ производства компании ТСС

разрабатывается, изготавливается и программируется

индивидуально для каждой станции, основываясь на

пожеланиях заказчика и конкретного предназначения

станции

.

ШУЭ представляет собой металлический шкаф с

передней дверцей

.

Внутри шкафа на задней стенке

закреплена монтажная плата, на которой установлены

элементы

схемы

:

реле,

трансформаторы

тока,

автоматический

выключатель,

клеммник

,

блок

предохранителей

.

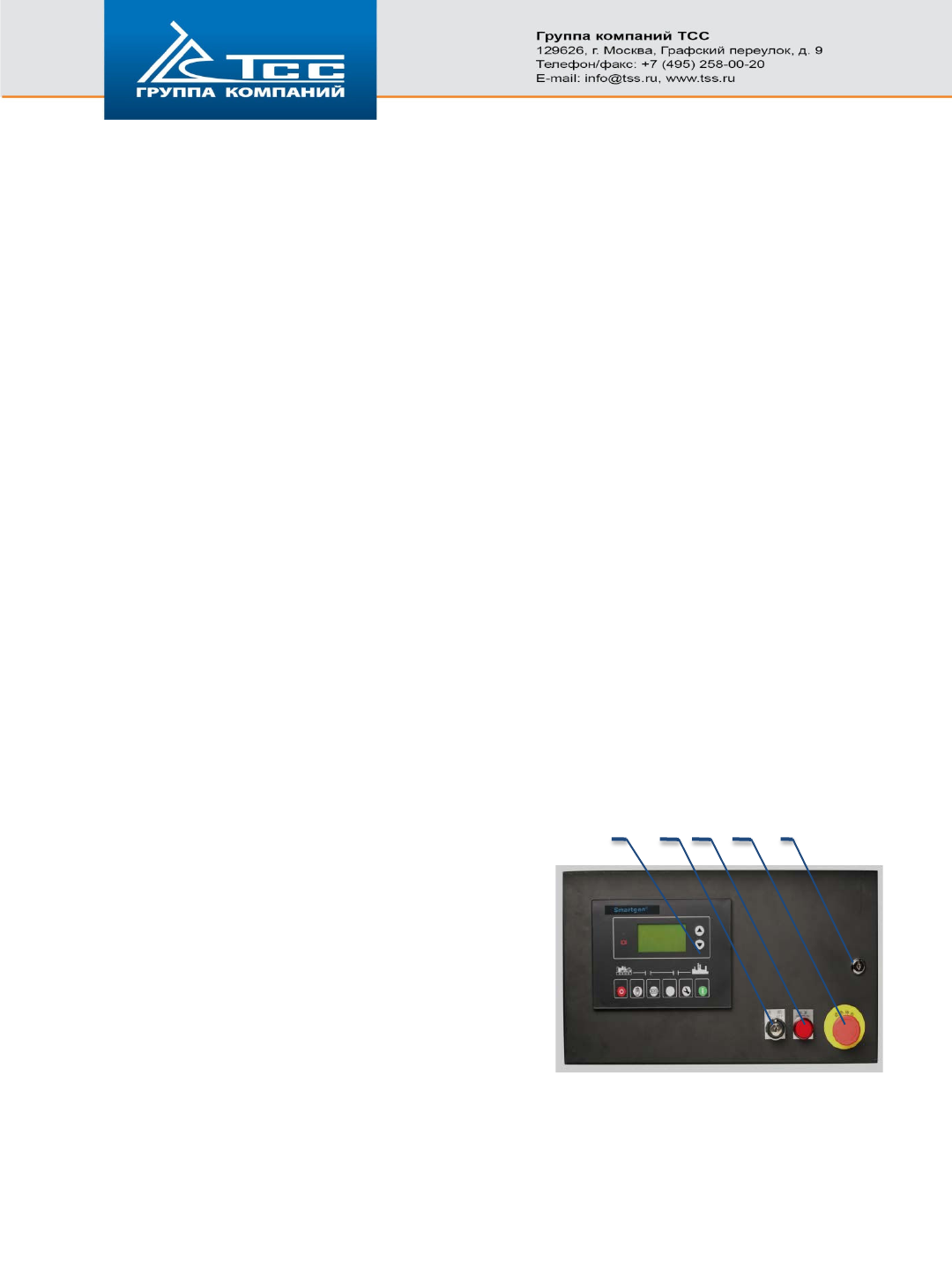

1

2 3

4

5

На лицевой панели ШУЭ расположены:

1)программируемый контроллер

SMARTGEN;

2)ключ подачи питания;

3)аварийная сигнализация;

4) кнопка АВАРИЙНЫЙ СТОП;

5)защита от несанкционированного доступа;
