5

ЭЛЕКТРОГЕНЕРАТОР ГИБРИДНЫЙ ГАЗО-БЕНЗИНОВЫЙ

HG-2700-7000-8000-9000

4.1.  Генератор  состоит  из  следующих  основных  частей:  несущей  рамы,  топливного

бака, двигателя, генератора,  панели управления.

4.2.  В  четырехтактном  двигателе  внутреннего  сгорания  идет  преобразование

тепловой  энергии,  получаемой  при  сжигании  топлива  (бензина  или  газа),  в

механическую  энергию.  Вращающий  момент  двигателя  через  соединительную

муфту  передаётся  генератору,  который  преобразовывает  кинетическую  энергию

вращения  в  электрическую,  вырабатывая    электрический  переменный  ток,

напряжением  230  В  и  частотой  50  Гц.  В  зависимости  от  изменения  мощности

подсоединяемых    потребителей  происходит  автоматическая  регулировка  оборотов

двигателя.  Управление  генератором  осуществляется  с  панели  управления,  где

расположены  основные выключатели и контрольные приборы.

4.3.  Транспортировка  генератора  происходит  вручную  с  использованием  рукояток

для транспортировки.

4.4. Основные элементы генераторов  показаны на рис. 1.

Таблица 2

4. Устройство и принцип работы

3. Комплектность

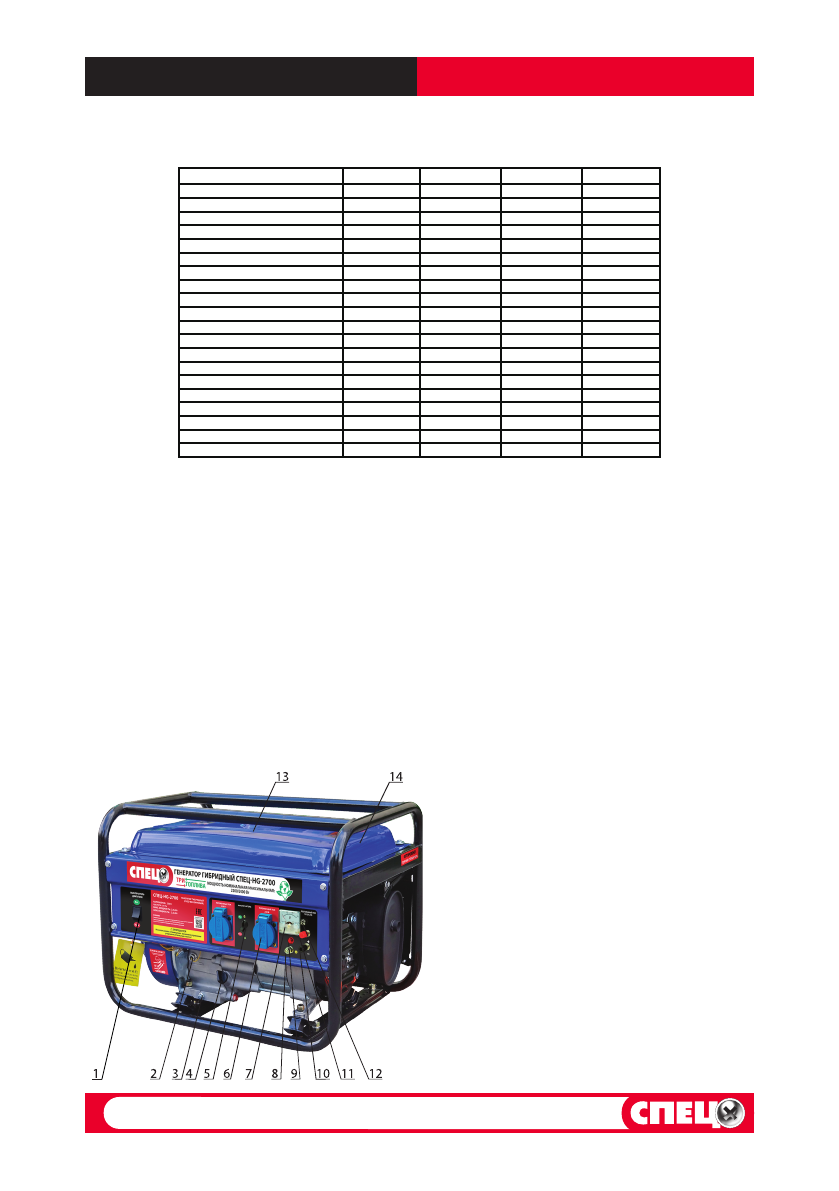

Рис.1. Общий вид

HG-2700

1-выключатель двигателя
2-датчик масла
3-пробка слива масла
4-горловина для залива масла
5-автоматический выключатель 230В
6-розетка
7-вольтметр
8-клемма заземления
9-сигнальная лампа 230В
10-клемма «минус»
11-клемма «плюс»
12-предохранитель12В
13-крышка бензобака
14-бензобак

Наименование

HG-2700

HG-7000

HG-8000

HG-9000

Генератор
Ключ зажигания
Редуктор баллонный
Шланг газовый
Хомут шланга
Ключ свечной с воротком
Вилка 230В, 16А
Вилка 230В, 32А
Провода 12В
Ручка транспортировочная
Втулка ручки резиновая
Ось
Колесо
Шплинт оси
Кронштейн амортизатора

Амортизатор
Крепёж
Аккумулятор 12В
Инструкция-паспорт
Упаковка

1

-

1
1
2
1
2

-

комплект

-
-
-
-
-
-

4

комплект

-

1
1

1
2
1
1
2
1
2

-

комплект

2
2
1
2
2
2

2

комплект

1
1
1

1
2
1
1
2
1
2
1

комплект

2
2
1
2
2
2

2

комплект

1
1
1

1
2
1
1
2
1
2
1

комплект

2
2
1
2
2
2

2

комплект

1
1
1
