RЕXPO-СБГ-3000 - Инструкция по эксплуатации - Страница 8

8

 для  сварочных  работ.  Двигатель  отличается  низким  расходом
топлива,  большим  сроком  службы,  низким  уровнем  вибрации  и
шума. Род защитного исполнения

IP-21

7 . 1

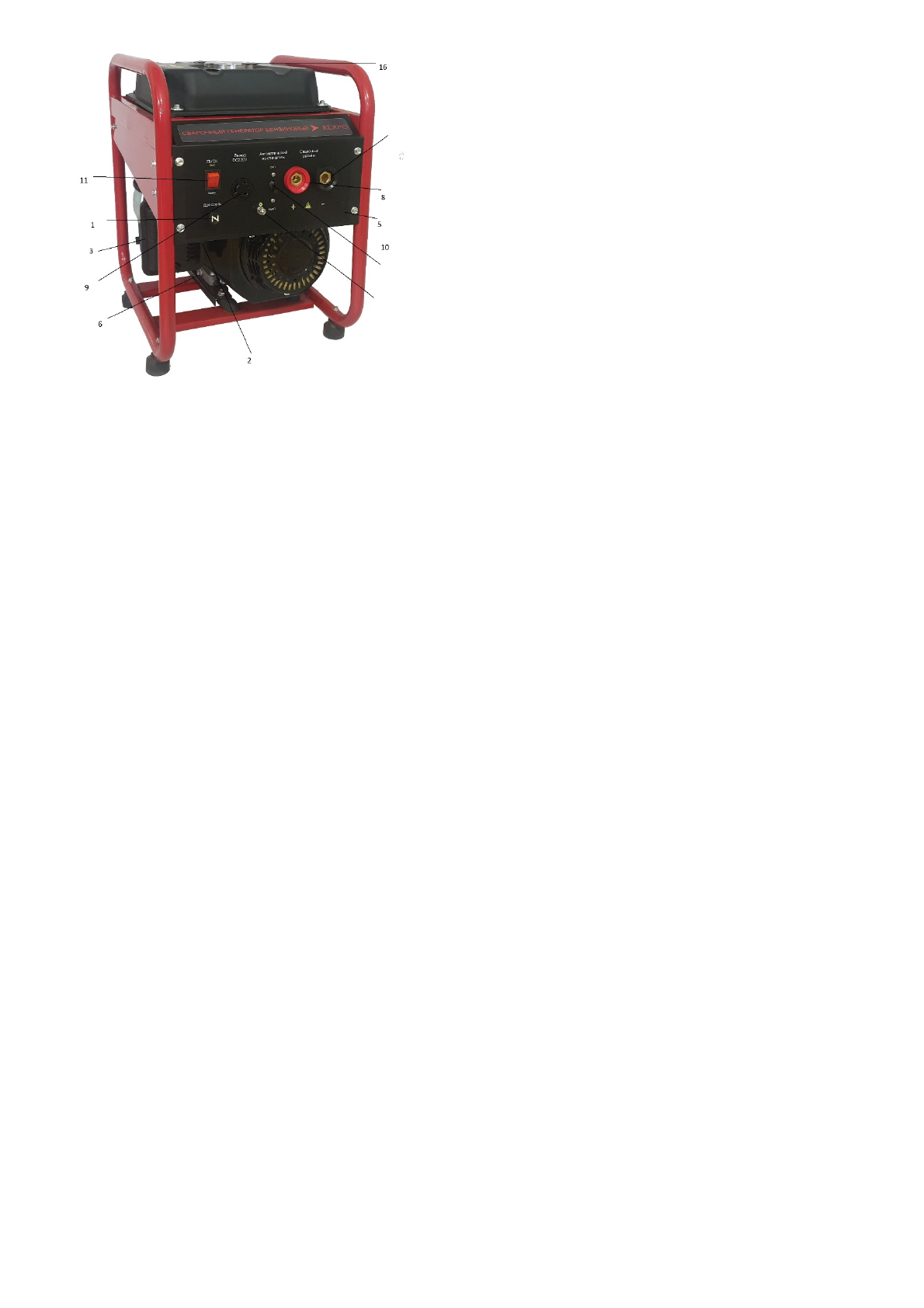

Органы управления.

1 .

Рычаг воздушной заслонки

2 .

Топливный краник

3 .

Воздушный фильтр

4 .

Ручка стартера

5 .

Передняя панель

6 .

Болт слива масла

7 .

Крышка маслозаливного отверстия.

8 .

С в а р о ч н ы й   в ы х о д

9 .

В ы х о д   2 2 0 В ,

1 0 .

А в т о м а т   з а щ и т ы   2 2 0 В .

1 1 .

В ы к л ю ч а т е л ь   д в и г а т е л я

1 2 .

К р ы ш к а   т о п л и в н о г о   б а к а

1 3 .

Д а т ч и к   т о п л и в а .

7.1.1

Топливный кран

топливный кран находиться между топливным баком и карбюратором. Когда рычаг клапана находиться в позиции

ON

,

топливо  беспрепятственно  поступает  от  бензобака  в  карбюратор.  Не  забудьте  поместить  рычаг  в  положение

OFF

после завершения работы

7.1.2

Воздушная заслонка

Воздушная заслонка предназначена для закрытия доступа воздуха в карбюратор и таким образом обогащения
горючей  смеси  при  пуске  холодного  двигателя.  Управление  дросселем  может  производиться  вручную.
Потяните рычаг дроссельной заслонки на себя в положение ЗАКРЫТО.
После  запуска,  дайте  двигателю  нагреться  в  течении  1

-

2  минут,  затем  переведите,  нажмите  от  себя

—

  в

положение ОТКРЫТО.
7.1.3

Автомат защиты.

Прерыватель  автоматически  выключит  генератор  при  коротком  замыкании  или  перегрузке  генератора.  Если

прерыватель  выключился,  проверьте,  соответствует  ли  нагрузка  электрического  оборудования  номинальной
нагрузке  генератора,  а  также  проверьте  работоспособность  подключенного  оборудование,  после  устранения
причины срабатывания, можете включить прерыватель.
