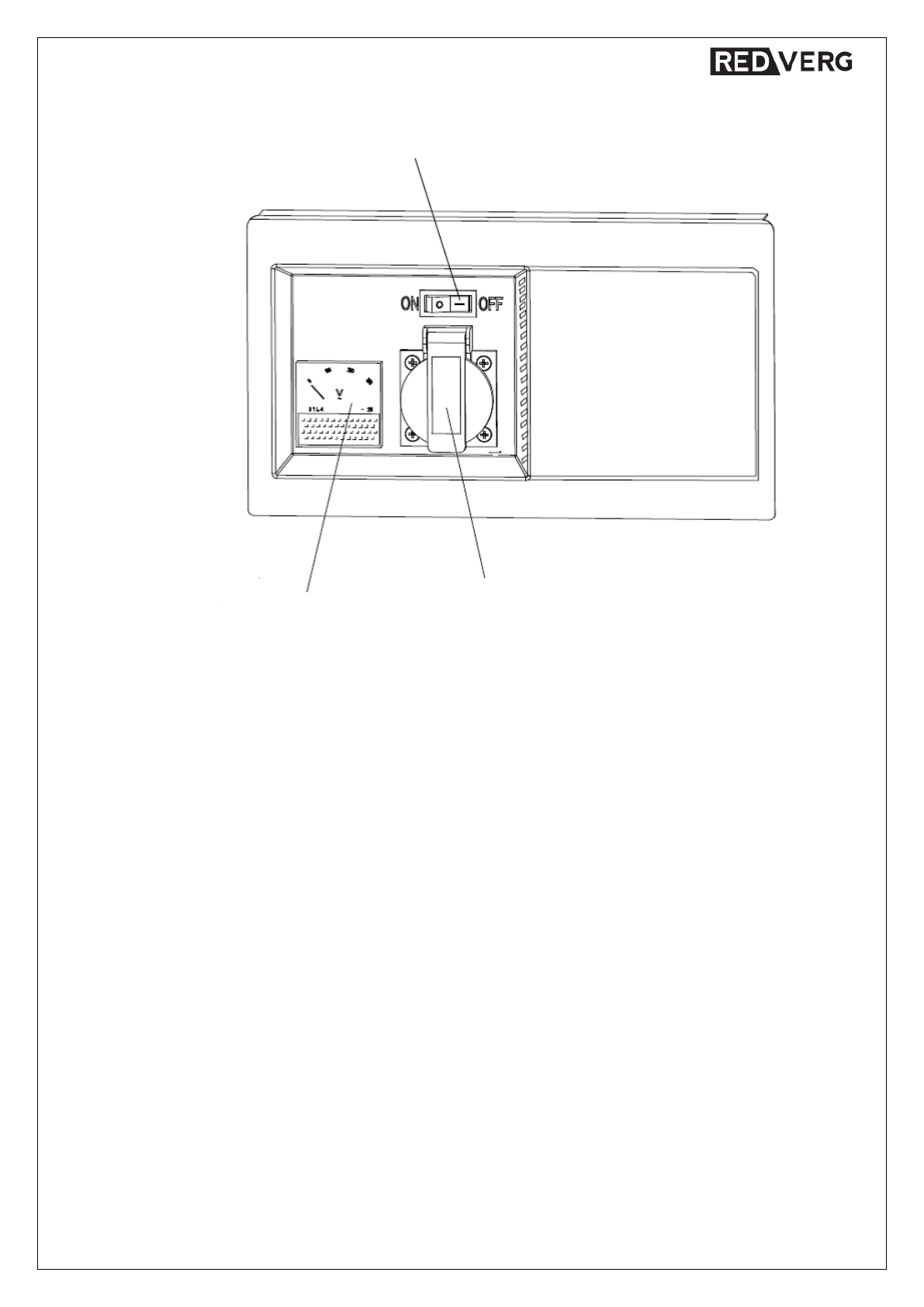

5.1. ПАНЕЛЬ УПРАВЛЕНИЯ.
5.2. ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО ГЕНЕРАТОРА.
Принцип действия генератора основан на использовании физических законов
преобразования энергии: энергия топлива, сгоревшего в тепловом двигателе (двигатель
внутреннего сгорания), преобразуется в механическую энергию во вращательное
движение коленчатого вала. Крутящий момент от коленчатого вала двигателя через
соединительную муфту передается на электрическую машину переменного тока
(электрический генератор). Электрический генератор преобразует механическую энергию
в электрическую энергию, используемую электроприемниками потребителей.
Общий вид генератора (в сборе) приведен на
рис. А и В
, его подробное устройство
приведено на схемах сборки.
Основным узлом генератора является генераторный блок
9
. Генераторный блок
9
смонтирован на раме
1
и состоит из четырехтактного двигателя внутреннего сгорания и
электрического генератора с инверторным блоком.
На раме
1
смонтированы: топливный бак
2
, панель управления
5
и другие узлы.
Оптимальное смесеобразование горючей смеси топлива и воздуха обеспечивает система
питания для карбюраторного бензинового двигателя. Возможность пуска бензинового
двигателя в холодную погоду обеспечивает устройство регулирования положения
воздушной заслонки карбюратора, управляемое рычажком
11
.
Бензиновый двигатель генератора оборудован ручным стартером
14
и глушителем
10
.
Запуск бензинового двигателя в работу осуществляется ручным стартером
14
при помощи
рукоятки
12
.
В процессе пуска и работы двигателя, высокое напряжение от устройства зажигания через
наконечник с высоковольтным проводом подается на свечу зажигания головки цилиндра
бензинового двигателя. Интенсивное охлаждение двигателя и электрического генератора
с инверторным блоком осуществляется встроенным вентилятором.
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
ВОЛЬТМЕТР
РОЗЕТКА 230В
10
