10

ЭЛЕМЕНТЫ ПИТАНИЯ УПРАВЛЕНИЯ

•  Металлическую трубу диаметром не менее 50 мм длиной не

менее 1500 мм.

•  Лист оцинкованного железа размером не менее 1000х500 мм.
Любой заземлитель должен быть погружен в землю до влажных

слоев грунта. На заземлителях должны быть оборудованы зажи-

мы или другие устройства, обеспечивающие надежное контакт-

ное соединение провода заземления с заземлителем. Противо-

положный конец провода соединяется с клеммой заземления

генератора. Сопротивление контура заземления должно быть не

более 4 Ом, причем контур заземления должен располагаться в

непосредственной близости от генератора. При использовании

генератора на объектах, не имеющих контура заземления, в каче-

стве заземлителей запрещено использовать находящиеся в зем-

ле металлические трубы системы водоснабжения, канализации

или металлические каркасы зданий.

КАТЕГОРИЧЕСКИ запрещается использовать в качестве за-

землителей трубопроводы горючих и взрывчатых газов и

жидкостей!!! Во всех случаях работа по заземлению должна

проводиться специалистом!

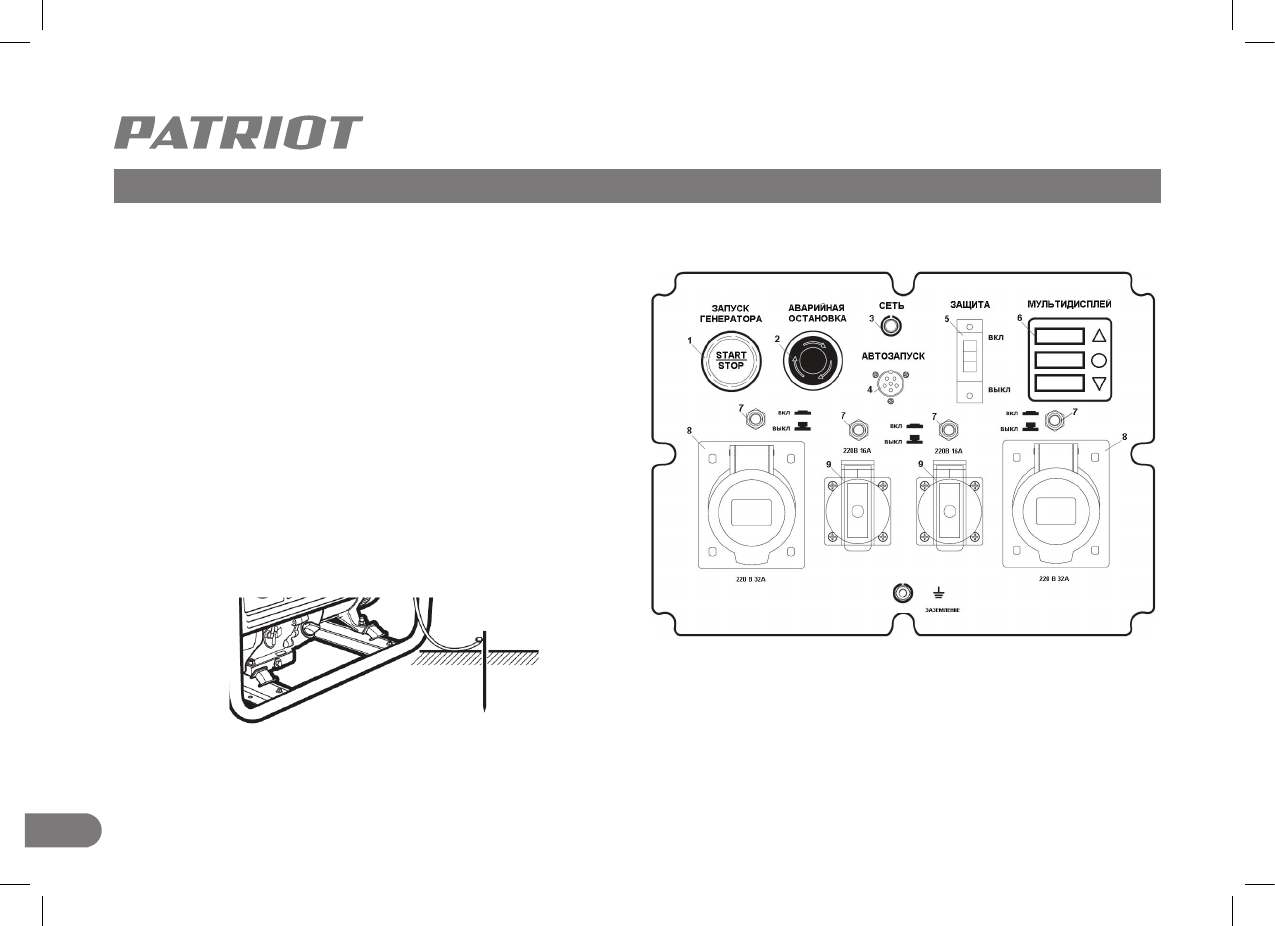

ЭЛЕМЕНТЫ ПАНЕЛИ УПРАВЛЕНИЯ

1.

  Кнопка запуска и остановки гене-

ратора

2.

Кнопка аварийной остановки

3.

Индикация работы генератора

4.

Разъем автозапуска

5.

Автомат защиты

6.

Многофункциональный дисплей

7.

Автомат защиты розетки

8.

Силовая розетка 220В 32А

9.

Евро розетка 220В 16А
