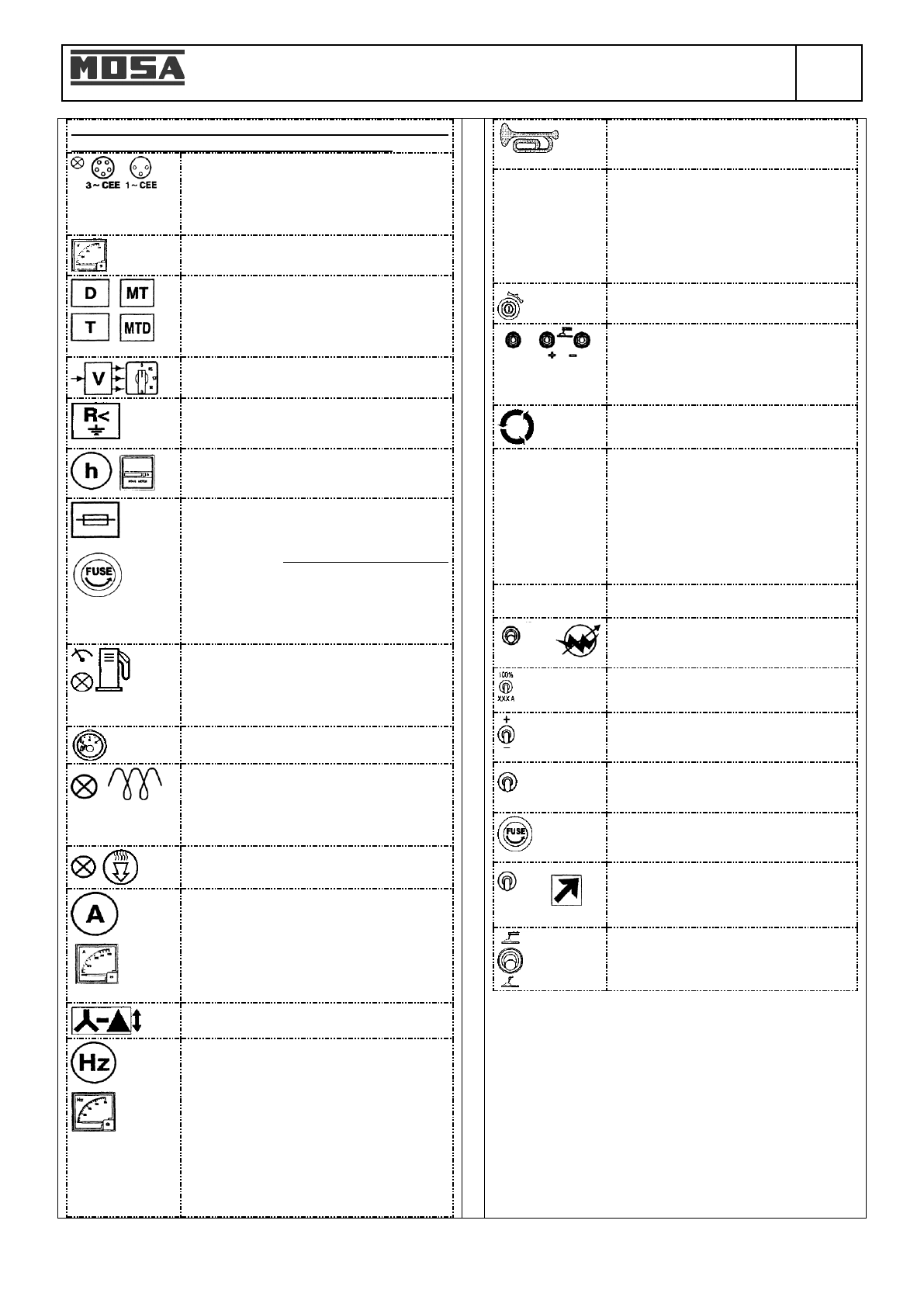

РУЧКИ УПРАВЛЕНИЯ (ЛИЦЕВАЯ ПАНЕЛЬ)
для всех моделей
GE_, MS_, TS_
© MOSA
1.0-11/99
М
32
В зависимости от модификации машины на лицевой
панели смонтированы следующие элементы:
аварийная световая сигнализация (L),
относящаяся к эл. гнёздам на лицевой
панели;
светящиеся
индикаторы
указывают, что через гнёзда можно
подавать ток (15);
вольтметр (N);
GFI (D
), Термомагнитный прерыватель
(Z2) (TS
… PL: : один на каждый
дополнительное
эл.
гнездо)
или
термомагнитный прерыватель / GFI
(N2);
селектор эл. напряжения (H2);
мониторинг состояния изоляции (A3)
-
См. стр. 39.10 -;
счётчик
времени
(М),
который
указывает часы реальной работы
агрегата;
плавкий предохранитель (F), который
защищает эл. цепи двигателя и замена
которого в случае выхода из строя
производится при полном отключении
машины.
снимите механический щиток, затем
передвиньте
небольшой
рычаг
держателя плавкого предохранителя
размещённого на лицевой панели;
пробник уровня топлива (М1): когда
количество
топлива
в
баке
уменьшается до 5 литров, загорается
аварийный световой индикатор на
инструментальной панели;
индикатор уровня топлива (С2)
световой
индикатор
предпускового
подогрева свечей (I4), указывающий на
подогрев (для дизельных двигателей
индикатор показывает время подогрева
свечей)
аварийный
световой
индикатор
загрязнения воздушного фильтра (T4);
Амперметр
(D2)
показывает
подаваемый ток. В случае, если ток
подаётся
через
несколько
гнёзд
одновременно, амперметр показывает
суммарный ток. (НЕ ПРЕВЫШАЙТЕ
МАКС.
ТОКА,
УКАЗАННОГО
НА
ТАБЛИЧКЕ);
Переключатель
соединения
«звезда/треугольник» (I5)
Частотомер
(E2),
показывает
генерируемую
частоту
и,
таким
образом, обороты двигателя: частота
должна быть ≈ 52 Гц или ≈ 62 Гц на
холостом ходу двигателя и 50 Гц или 60
Гц – при полной нагрузке (если будет
другое показание частоты, убедитесь,
что двигатель набрал достаточные
обороты), (не применяйте агрегат при
частоте ниже, чем 49 Гц или 50 Гц, в
этом случае снизьте нагрузку);
звуковая
сигнализация
(R3)
указывает на неисправность в
двигателе;
типы защиты двигателя: EV – EP1
(D
1) (для двигателей, работающих
на скорости 3000/3600 об/мин), EP2
(B2
– для двигателей, работающих
при 1500/1800 об/мин.), EP4 – EP5
(M5)
-
см. стр. М39 …. - ;
ключ стартёра (Q1) и останова
двигателя;
гнездо
для
подсоединения
сварочного
агрегата
(гнездо
«СТРОЖКА», если предусмотрено, -
9+ - 10-)
-
см. стр. М34 -;
кнопка аварийного выключения (L5);
Выключатель акселератора (только
для двигателя, работающего со
скоростью 3000/3600 об./мин) –
МЫ
СОВЕТУЕМ
ВАМ
ПРИМЕНЯТЬ
ЭТОТ
ВЫКЛЮЧАТЕЛЬ, ТОЛЬКО ЕСЛИ
НЕИСПРАВНО УСТРОЙСТВО EP1
кнопка
подачи
дополнительного
тока (B5);
регулятор сварочного тока (T) и/или
селектор
принудительного
возбуждения дуги (F6)
переключатель размера шва (I3);
управление полярностью (V4);
-
см. стр. М34 – 1;
регулятор целлюлозных электродов
(68);
-
см. стр. М34 – 1;
плавкий предохранитель для ЭП
контура
сварки,
амперметр
измерения сварочного тока (S);
выключатель
дистанционного
управления
(7)
и
гнездо
дистанционного управления (X1)
-
см. стр. М38 … -;
Переключатель «СС/СV» (M6)
-
см. стр. М34 –1;
ВЫКЛ.
ВКЛ.
ЗАПУСК
ONLY GOUGING
ВЫКЛ.
ВКЛ.
ПРИНУДИТЕСЛЬНОЕ
ВОЗБУЖДЕНИЕ ДУГИ
МАКС.
ПЕРЕКЛЮЧАТЕЛЬ
ПОЛЯРНОСТИ
ВЫКЛ.
ВКЛ.
ПЛАВКИЙ
ПРЕДОХРАНИТЕЛ
Ь
ВЫКЛ.
ВКЛ.
пад.характеристики
жест. характеристики
