17

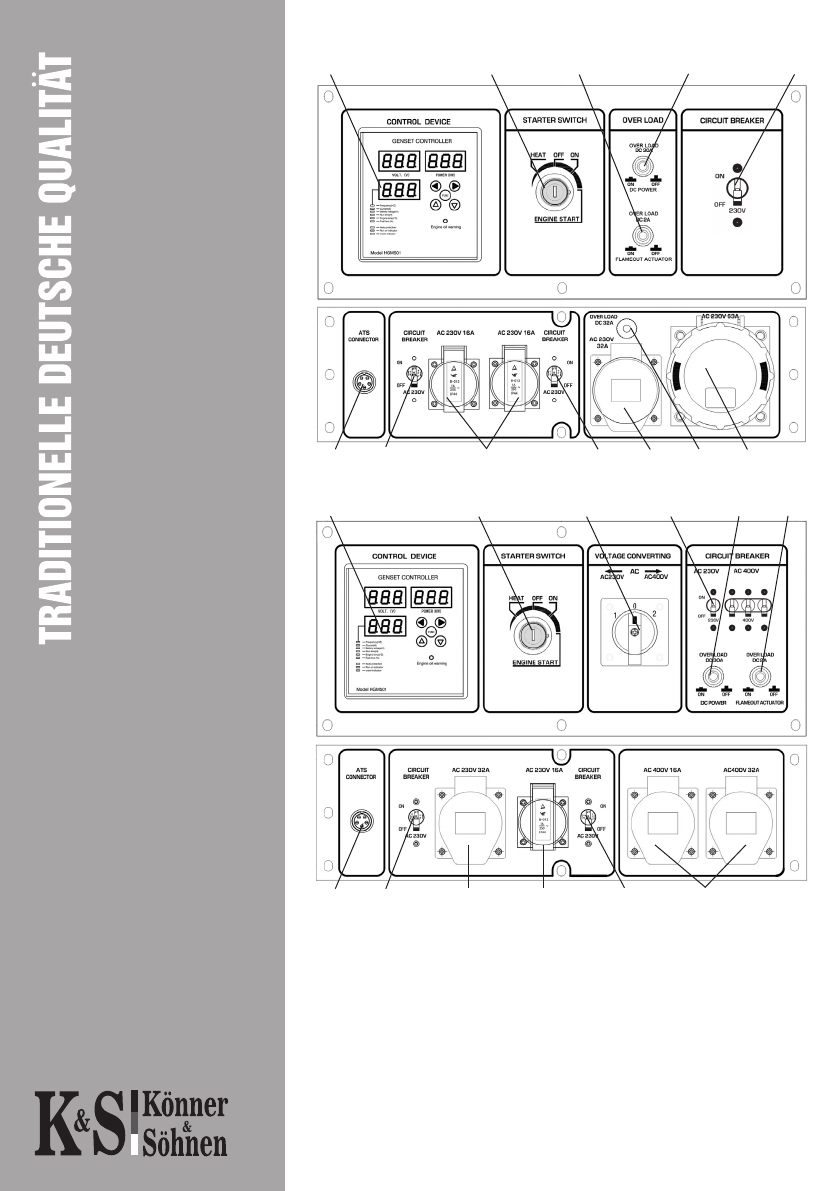

Рис. 9
Панель управления для модели KS 13-2DEW ATSR
1
1
6
8
5
5
5
10
10
9
7
2
2
11
4
3
5
3
4
5
1. Многофункциональный блок
управления
2. Замок зажигания
3. 2A - предохранитель системы
старта
4. 30А - основной предохранитель
электрической системы двигателя
5. Автоматические выключатели
6. Розетка 230В 1*63А
7. Автомат защиты розетки 32А (230В)
8. Розетка 230В 1*32А
9. Розетки 230В 2*16А
10. Выход для ATS
11. Система VTS (Переключатель ре-
жимов 3 фазы / 1 фаза (положение 1
- 230, положение 0 (OFF) - выключе-
но, положение 2 - 400В)
12. Розетки 400В 1*16А, 1*32А
13. Розетка 230В 1*16А
Панель управления для модели KS 13-2DEW 1/3 ATSR
5
13
8
12
