13. ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА СО ВСТРОЕННЫМ АВР
t t
N L3 L2 L1
!
!
ВНИМАНИЕ – ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ!
Потребители
электроэнергии
Потребители электроэнергии
Центральная сеть
электроснабжения
Центральная сеть
электроснабжения
Подключение к сети должно осуществляться только квалифицированным специалистом.
Счетчик
электроэнергии
Счетчик
электроэнергии
Нейтральный канал
для подключения
Заземление

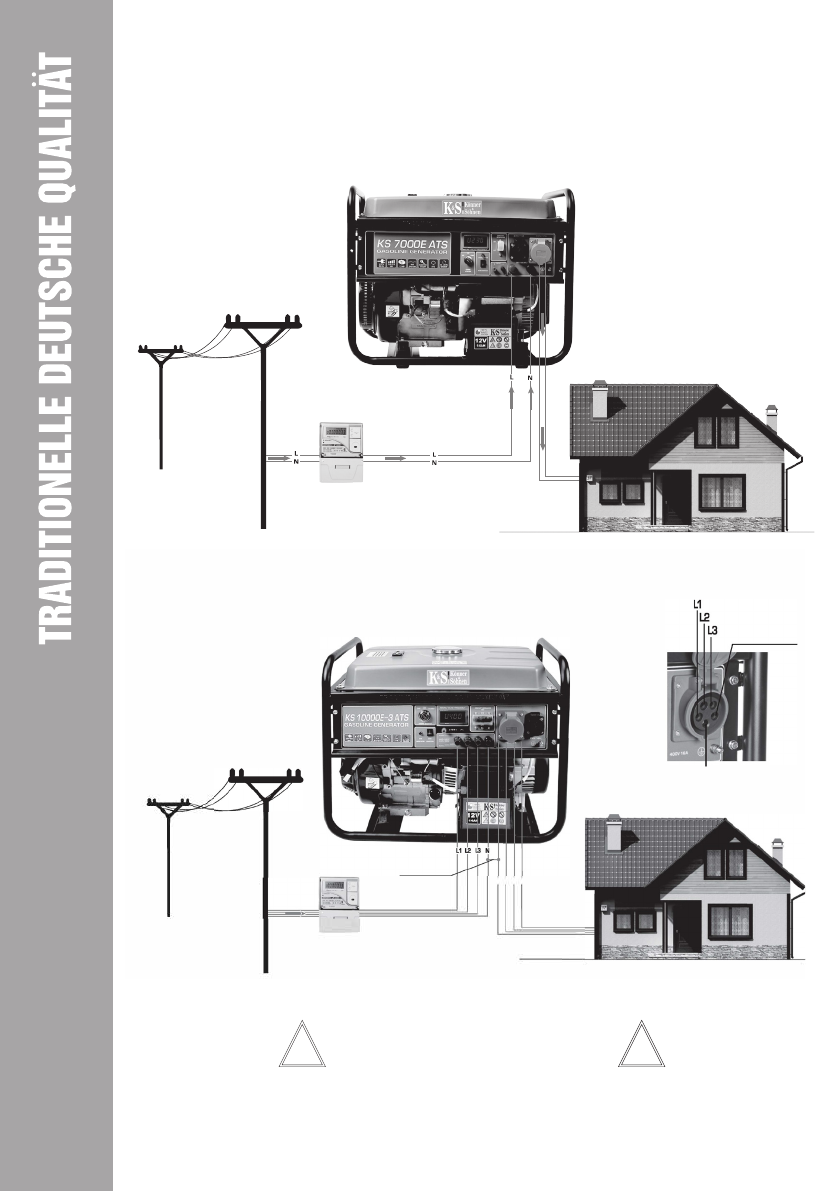

Подключение генератора со встроенным блоком АВР к потребителям электроэнергии и центральной
электросети.
13.1. СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО ГЕНЕРАТОРА
13.2. СХЕМА ПОДКЛЮЧЕНИЯ ТРЕХФАЗНОГО ГЕНЕРАТОРА
L- Фаза
N - Нейтраль
L 1-3- Фаза
N - Нейтраль
Нейтраль
18
