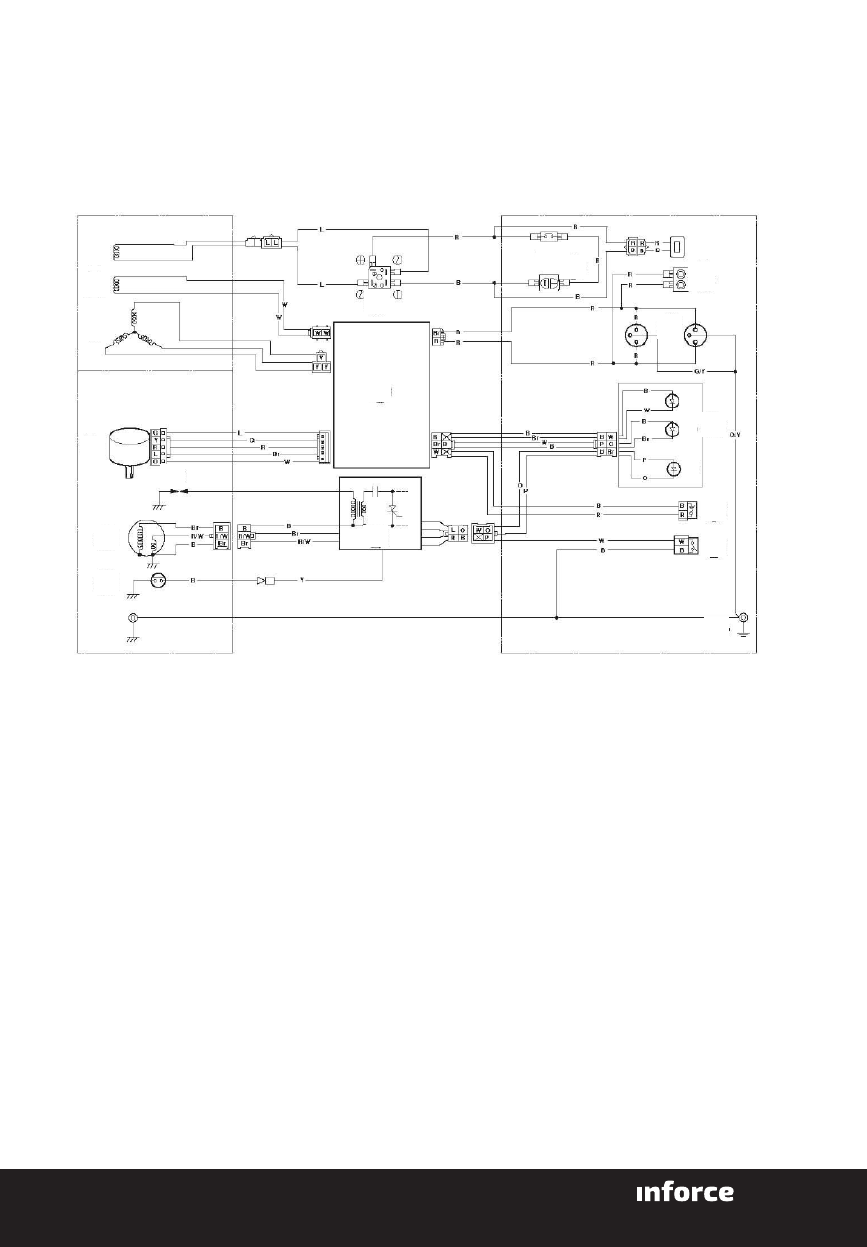

Инструкция. Инверторный генератор
Схема электрических
соединений
1
2
3
17
18
19
20
4
5
7
22
6
8
21
11
10
9
12
13
16
15
14
1.
Вторичная катушка
2.
Катушка постоянного
тока
3.
Основная катушка
4.
Выпрямитель постоянно-
го тока
5.
Устройство защиты от
перенапряжения посто-
янного тока (автомат.
выключатель)
6.
Терминал для подклю-
чения параллельно
работающих генераторов
(Twin Tech)
7.
Розетка постоянного тока
8.
Розетка переменного
тока
9.
Контрольная лампа цепи
переменного тока
10.
Индикатор сигнализации
о перегрузке
11.
Индикатор сигнализации
о низком уровне масла
12.
Переключатель режима
экономии топлива
13.
Выключатель двигателя
14.
Клемма заземления
15.
Блок управления
16.
Блок конденсаторного
зажигания (CDI) / Катушка
зажигания
17.
Шаговый двигатель
18.
Свеча зажигания
19.
Катушка зажигания (кон-
денсаторного типа (CDI))
20. Указатель уровня масла
21.
Сигнальная лампа
22. USB-разъем
B
Br
G
Gy
L
O
P
R
W
Черный
Коричневый
Зеленый
Серый
Синий
Оранжевый
Фиолетовый
Красный
Белый
Y
G / Y
R / W
Желтый
Желто-зелёный
Красно-белый
