ОРГАНЫ УПРАВЛЕНИЯ И КОНСТРУКТИВНЫЕ
ОСОБЕННОСТИ

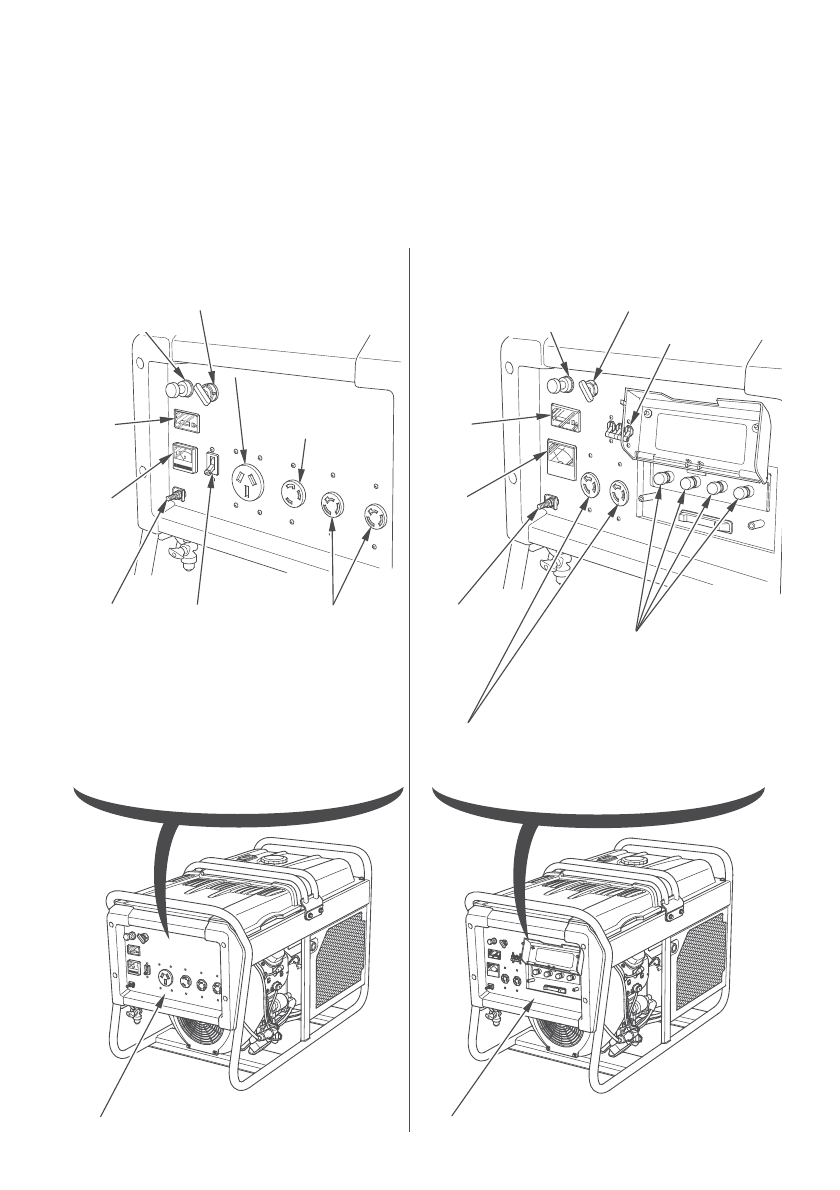

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ И ОРГАНОВ УПРАВЛЕНИЯ
Для ознакомления и определения местоположения наиболее часто
используемых органов управления воспользуйтесь приведенными на этих
страницах иллюстрациями.
EM10000:
ET12000:
A C R EC EPTA C LE
2 0 V 34.8 A (R G t pe
22 V 3 . A ( ty
A
EC E
C E
V
A
t p )
3
КНОПКА
УПРАВЛЕНИЯ
ВОЗДУШНОЙ
ЗАСЛОНКОЙ
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
КНОПКА
УПРАВЛЕНИЯ
ВОЗДУШНОЙ
ЗАСЛОНКОЙ
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
РОЗЕТКИ
ПЕРЕМЕННОГО
ТОКА 230В
34,8 A (тип RG)
220В 36,4 A
(тип R)
РОЗЕТКИ
ПЕРЕМЕННОГО ТОКА
230В 30 A (тип RG)
220В 30 A (тип R)
РОЗЕТКИ
ПЕРЕМЕННОГО ТОКА
230В 20 A (тип RG)
220В 20 A (тип R)
ПРЕРЫ-
ВАТЕЛЬ
ЦЕПИ
ПРЕРЫ-
ВАТЕЛЬ
ЦЕПИ
КЛЕММА
ЗАЗЕМ-
ЛЕНИЯ
КЛЕММА
ЗАЗЕМ-
ЛЕНИЯ
ВОЛЬТ-
МЕТР
СЧЕТЧИК
МОТО-
ЧАСОВ
ВОЛЬТ-
МЕТР
СЧЕТЧИК
МОТО-
ЧАСОВ
ПАНЕЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ
ВЫВОДНЫЕ КЛЕММЫ ПЕРЕМЕННОГО
ТОКА
(Тип RG: трехфазный 400В, 14,4 А)
(Тип RG: трехфазный 230В, 11,6 А)
(Тип R: трехфазный 380В, 15,2 А)
(Тип R: трехфазный 220В, 12,1 А)
РОЗЕТКИ ПЕРЕМЕННОГО ТОКА
(Тип RG: трехфазный 230В, 11,6 А)
(Тип R: трехфазный 220В, 12,1 А)
