Русский

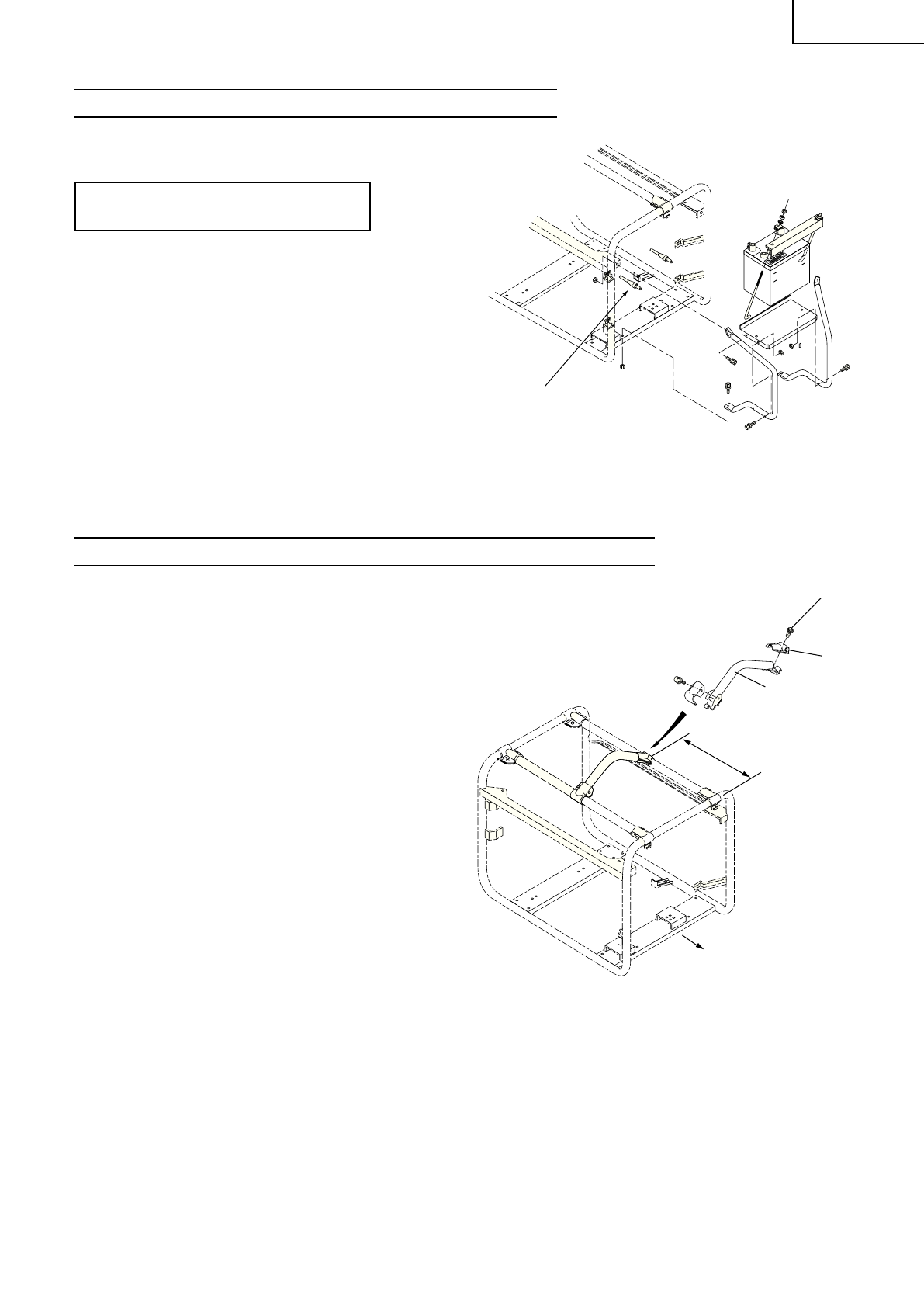

УСТАНОВКА ПОДДОНА ДЛЯ АККУМУЛЯТОРА

Рекомендуемый тип аккумулятора для модели

E57(S3P

)

Рекомендуемый тип аккумулятора

для модели: 12В, 26Ач

ПРИМЕЧАНИЕ:

  Клемма подключения аккумулятора

с красным проводом должна

подсоединяться к положительному

контакту аккумулятора

(+), а с черным проводом

– к отрицательному контакту

аккумулятора (–).  Никогда не

подключайте клеммы наоборот.

Убедитесь, что аккумулятор

надежно установлен на поддоне и

закреплен.

МОНТАЖ КОМПЛЕКТА ПЕРЕНОСНОЙ РУКОЯТКИ

(Oпция)
1.  Размещение переносной рукоятки

③

в месте расположения центра тяжести

генератора изображено на рис.14.

2.  Закрепите концы монтажных скоб

②

 в

отверстиях переносной рукоятки

③

 и

зафиксируйте их 4-мя болтами M6х15 мм

①

. Надежно затяните болты.

  Код комплекта переносной рукоятки:

KY90077AA

U

PP

ER

 LE

VE

L

LOW

ER

 LE

VE

L

MADE IN JAPAN

FB

Красная маркировка

Рис. 13

300 mm

 ± 30

 mm

②

①

③

Сторона  альтернатора

Рис. 14
