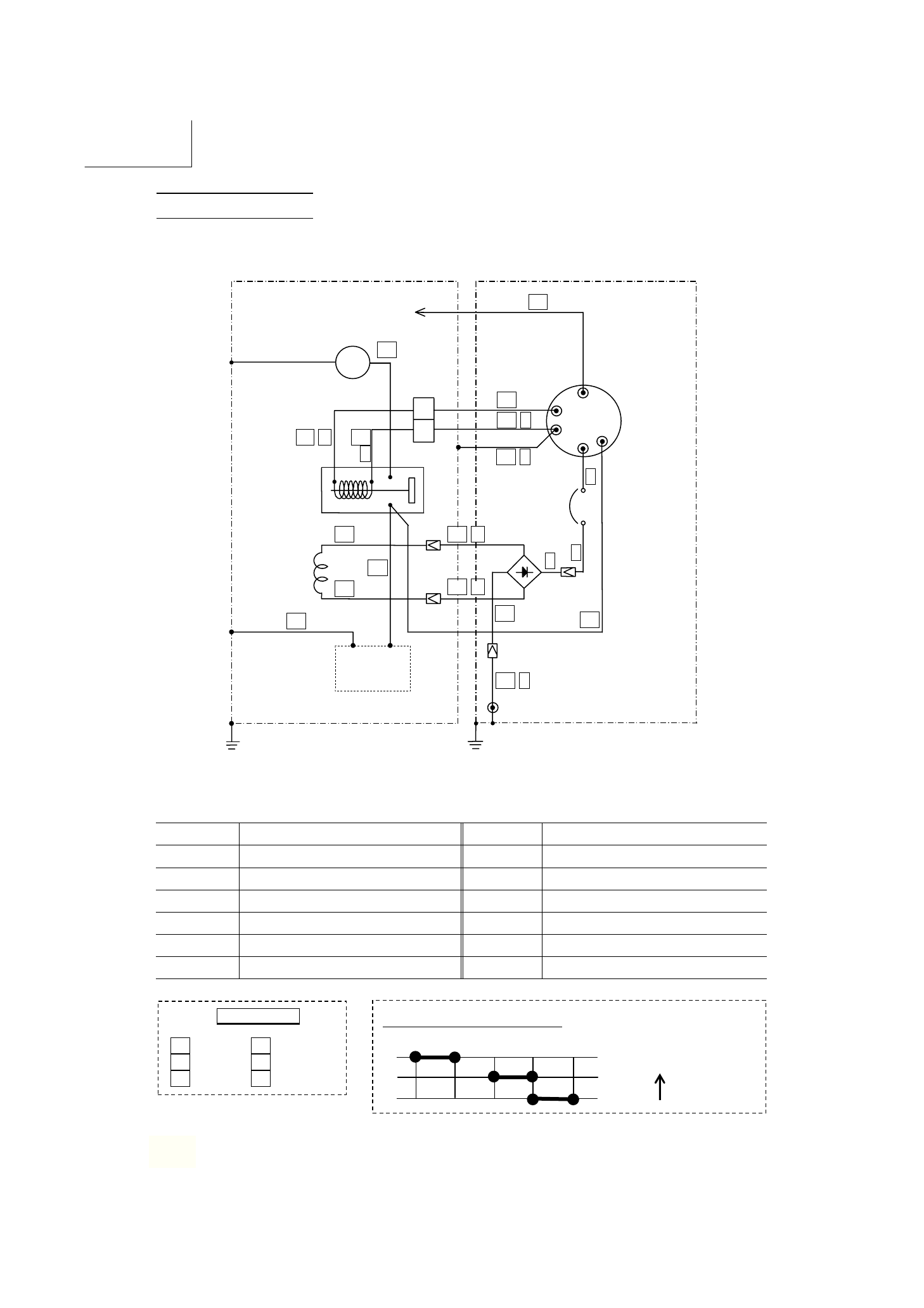

WIRING DIAGRAM
BAT
CB
CC
C-BOX
ET
E/G
Battery
CB DC circuit protector
Charging coil
Control box
Ground terminal
Engine
OSU
REG
SM
SR
SW
Oil sensor unit
Regulator
Starter motor
Starter relay
Engine switch
Symbol
Symbol
Parts Name
Parts Name
E/G
C-BOX
to OSU
SM
2P-
Coupler
GR / Y
GR / Y
BK
BK
BK
SW
B
L
ST
-M
+M
SR
GR
/ Y
BL / W
CC
BAT
CB
ET
REG
GR / Y
GR
GR / W
GR / W
R
R
R
GR
GR
BK
BK
OR
BK
: Black
: Green
: Orange
GR
OR
R
: Red
: White
: Yellow
W
Y
Diagram of ENGINE SWITCH
Spring Return
OFF
RUN
START
-M +M L B ST
Wire Colors
