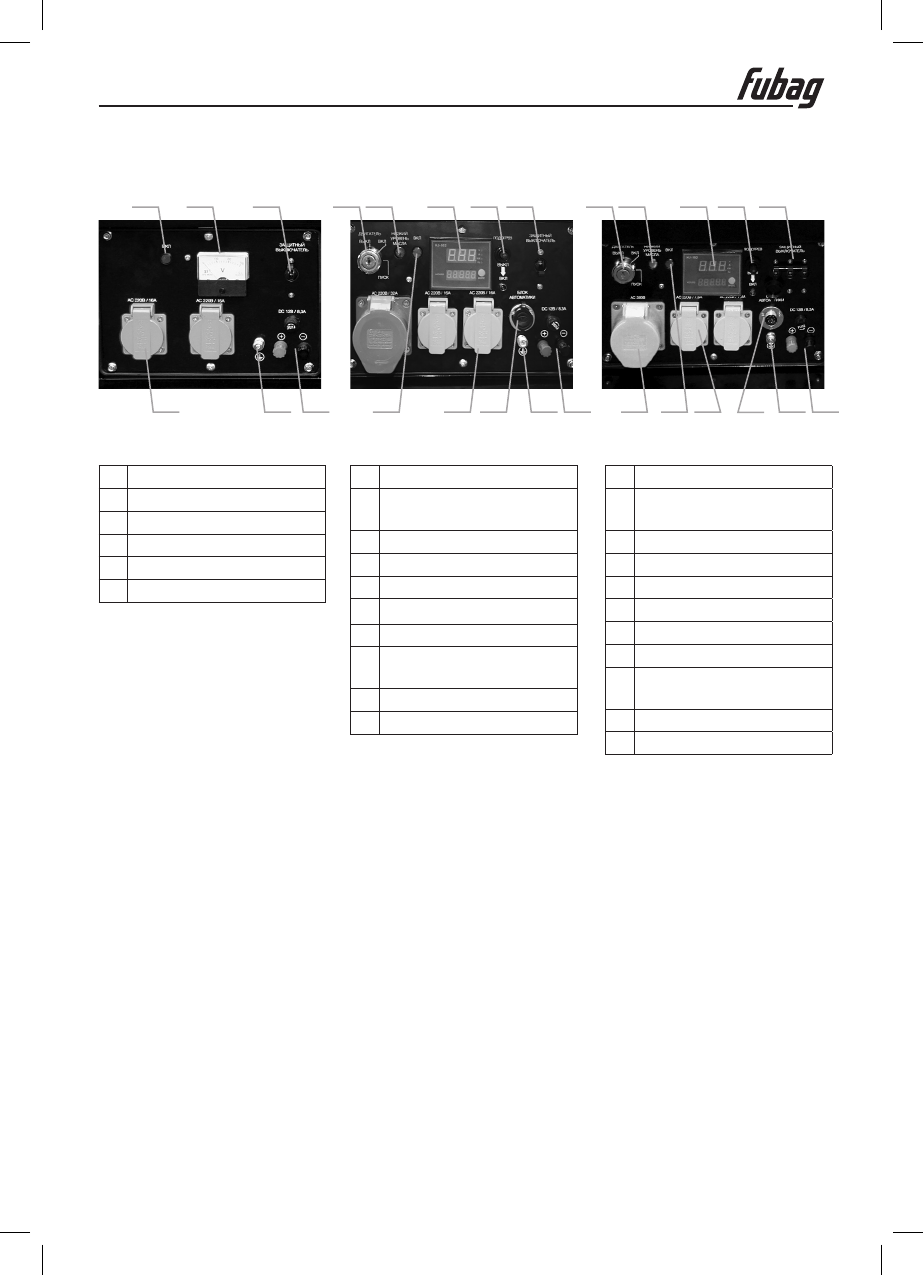

3.4 ЭЛЕМЕНТЫ ПАНЕЛИ УПРАВЛЕНИЯ

Рис. 3.7  DS 3600

Рис. 3.8  DS 5500 A ES

Рис. 3.9  DS 7000 DA ES

1 Индикатор работы
2 Вольтметр
3 Защитный выключатель
4 Розетки 220 В
5 Клемма заземления
6 Клеммы DC 12 В

1 Ключ электростартера

2 Индикатор уровня

масла

3 Цифровой дисплей
4 Выключатель подогрева
5 Защитный выключатель
6 Индикатор работы
7 Розетки 220 В

8 Разъем блока автома-

тики

9 Клемма заземления
10 Клеммы DC 12 В

1 Ключ электростартера

2 Индикатор уровня

масла

3 Цифровой дисплей
4 Выключатель подогрева
5 Защитный выключатель
6 Розетка 380 В
7 Индикатор работы
8 Розетки 220 В

9 Разъем блока автома-

тики

10 Клемма заземления
11 Клеммы DC 12 В

1

1

1

2

2

3

3

4

4

5

5

2

3

4

7

7

6

6

5

10

11

9

10

8

8

6

Примечание!

•  В целях защиты от короткого замыкания электростанция подлежит заземлению.

3.5 ПОДКЛЮЧЕНИЕ НАПРЯЖЕНИЯ 220 В ИЛИ 12 В

•  Защитный выключатель на панели управления перед пуском должен быть установлен

в отключенное положение. Включив электростанцию, нужно подождать, пока не будет до-

стигнута необходимая частота вращения, после чего установить переключатель во включен-

ное положение для подачи напряжения 220 В.
•  Для подачи 12 В необходимо установить защитный выключатель в выключенное положе-

ние. Включив электростанцию, нужно подождать, пока не будет достигнута необходимая

частота вращения, подключить потребитель 12 В, после чего установить выключатель в по-

ложение ВКЛ для подачи напряжения 12 В.
