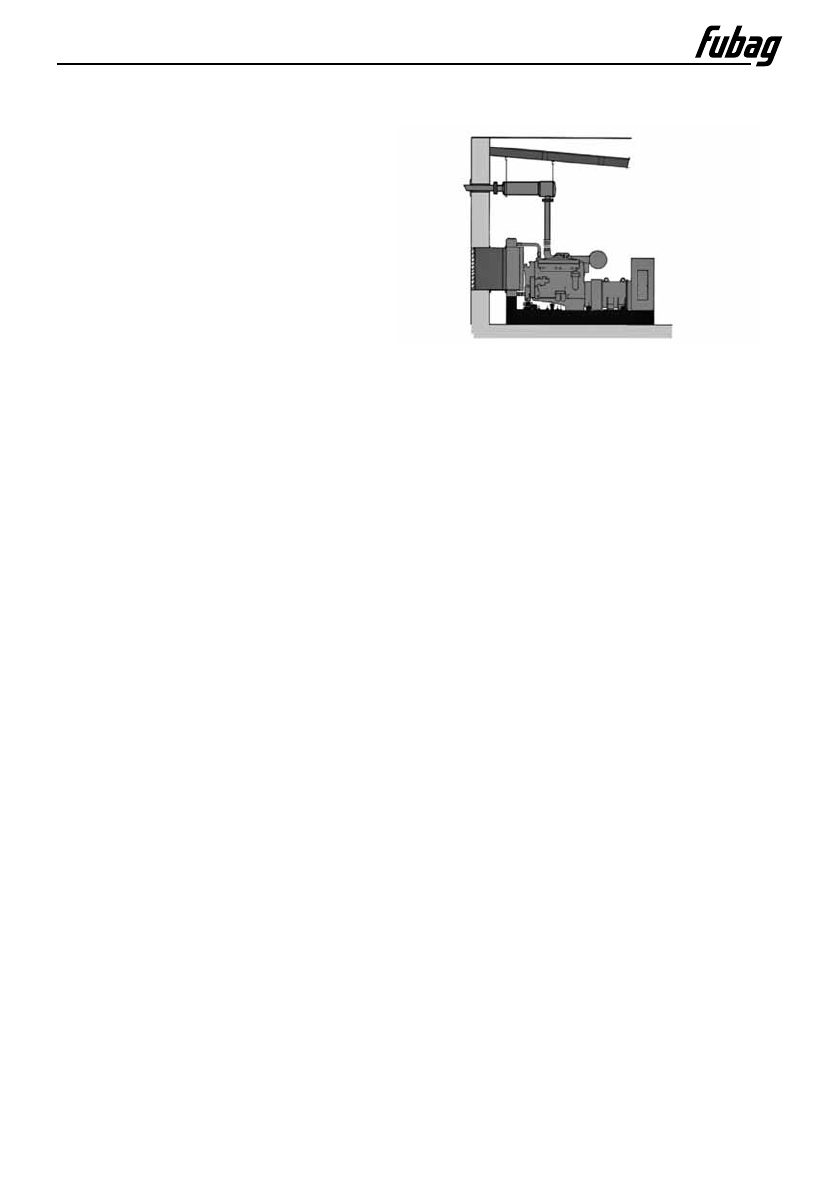

реактивный шумопоглощающий

глушитель

Газ попадает в расширительную камеру,
выложенную шумопоглощающим матери-
алом, закрепленным перфорированными
листами металла, и затем проходит в
шумопоглощающий трубопровод.

3.3.2.11 ЭлектричеСкая СиСтема

a) Соединения – общие сведения
Как и в случае других электроустановок низкого напряжения, эксплуатация и техниче-

ское обслуживание генератора должны соответствовать стандартам страны эксплуата-

ции.
b) Силовые кабели
Эти кабели могут быть одножильными или многожильными в зависимости от мощности

генератора. Рекомендуется укладывать силовые кабели в специально предназначенные

короба или кабельные каналы.
c) Аккумуляторные батареи
Установите аккумуляторную(-ые) батарею(-и) рядом с электрическим стартером. Прово-

да должны соединять клеммы аккумуляторной батареи и клеммы стартера.
Первое правило, которое следует соблюдать, – это соответствие полярности прово-

дов, соединяющих аккумуляторную батарею и стартер. Минимальное сечение проводов

составляет 70 мм2. Площадь сечения зависит от мощности стартера и от расстояния

между аккумуляторными батареями и генератором (от падения напряжения на линии).

3.3.2.12 ОхлаЖдение

Необходимо рассеивать тепловую энергию следующих видов:

• 

тепло от одного или нескольких контуров охлаждения двигателя

• 

тепловое излучение двигателя и системы выпуска отработанных газов

• 

воздух системы вентиляции помещения

• 

отработанные газы

Описанные ниже системы осуществляют отвод тепла, выделяемого контуром охлажде-

ния двигателя.
a) Вентилируемый радиатор
Контур охлаждения двигателя соединен с установленным на краю рамы трубчатым ра-

диатором с оребрением. Этот радиатор охлаждается вентилятором, приводимым в дви-

жение непосредственно двигателем.
Во всех случаях воздух движется в направлении вентилятор

>

 радиатор.

Охлаждение обеспечивается за счет циркуляции воздуха в помещении.
Расширительный бачок позволяет компенсировать колебания объема охлаждающей

жидкости, связанные с изменением температуры.
