Страница 38
B
ЧЕРНЫЙ
Br
КОРИЧНЕВЫЙ
Y
ЖЕЛТЫЙ B/W ЧЕРНО-БЕЛЫЙ
L
СИНИЙ
W/G БЕЛО-ЗЕЛЕНЫЙ
Gr ЗЕЛЕНЫЙ G/Y
ЗЕЛЕНО-ЖЕЛТЫЙ
R
КРАСНЫЙ W/L
БЕЛО-СИНИЙ
W БЕЛЫЙ
OR
ОРАНЖЕВЫЙ
БЛОК ГЕНЕРАТОРА
АВТОМАТИЧЕСКИЙ ПРЕРЫВАТЕЛЬ
ВОЛЬТМЕТР
ЛАМПА
СИГНАЛИЗАЦИИ
УРОВНЯ МАСЛА
АРН
ДИОД
ОСТАНОВКИ
ДВИГАТЕЛЯ
СВЕЧА
ЗАЖИГАНИЯ
КАТУШКА
ЗАЖИГАНИЯ R
СВЕЧА
ЗАЖИГАНИЯ
КАТУШКА
ЗАЖИГАНИЯ L
У
ЗЕ
Л
У
ЗЕ
Л
20А ОБМОТКА
ВОЗБУЖДЕНИЯ
БАТАРЕЯ СТАРТЕР СОЛЕНОИД
ОТСЕЧКИ
ТОПЛИВА
ПЕРЕКЛЮ
ЧАТЕЛЬ
УРОВНЯ
МАСЛА
БЛОК
СИГНАЛИЗАЦИИ
УРОВНЯ МАСЛА
ВЫПРЯМИТЕЛЬ
РЕГУЛЯТОРА
АВТОМАТИЧ
. ПРЕРЫВАТ.
АВТОМАТИЧ
. ПРЕРЫВАТ.
АВТОМАТИЧ
. ПРЕРЫВАТ.
БЛОК УПРАВЛЕНИЯ
КРАСНАЯ
КЛЕММА
ЧЕРНАЯ
КЛЕММА
КЛЕММА
ЗАЗЕМЛЕНИЯ
БЛОК УПРАВЛЕНИЯ
БЛОК ДВИГАТЕЛЯ
ГЛАВНЫЙ
ПРЕДОХР
АНИТЕЛЬ
25А

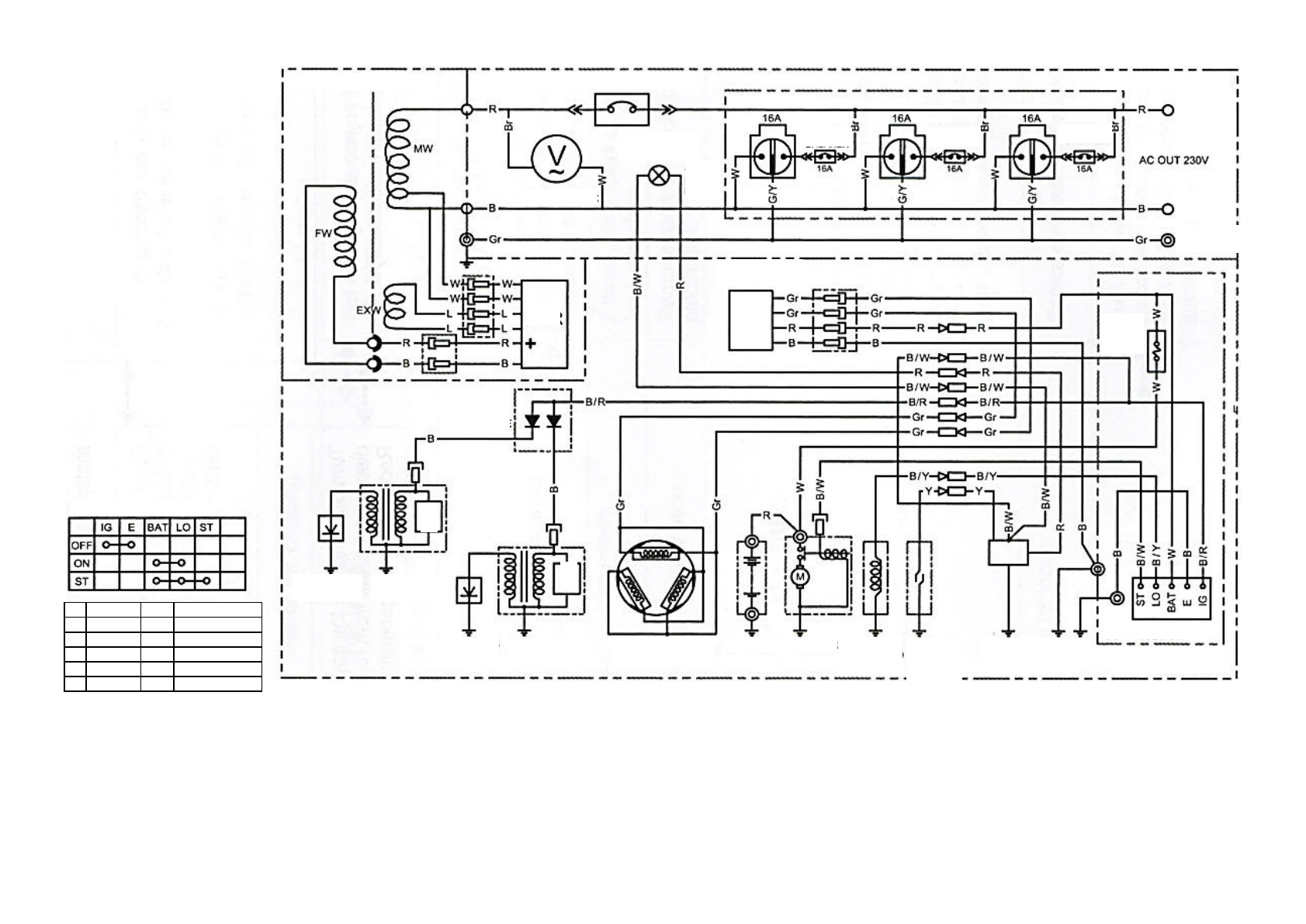

11. ЭЛЕКТРИЧЕСКАЯ СХЕМА
FPG12010E (50Гц)
ВЫХ. 230 В
ПУСКАТЕЛЬ ДВИГАТЕЛЯ
