13
Генератор состоит из двигателя, гене-
ратора переменного тока, инверторного
блока, вспомогательных систем и меха-
низмов, конструктивно объединенных
рамой открытого типа.
Двигатель бензиновый 2х-тактный одно-
цилиндровый с воздушным охлаждением.
Генератор переменного тока трехфаз-
ный, состоит из статора и ротора.
Вращение коленчатого вала двигателя
передается ротору, который вращается
вокруг неподвижного статора, прикре-
пленного к картеру двигателя. На роторе

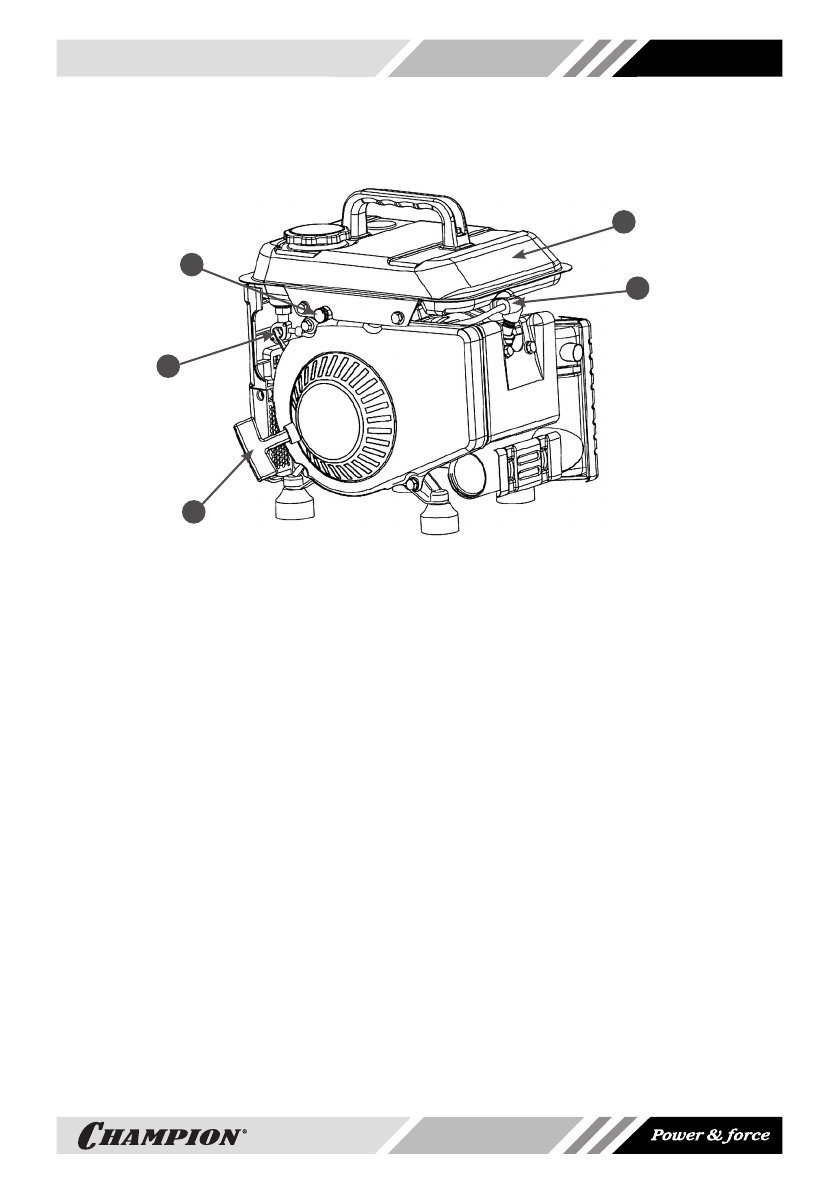

Рис. 2 Расположение основных узлов и органов управления генератора (вид сзади)
1. Ручка стартера
2. Топливный кран
3. Винт регулировки мощности генератора
4. Топливный бак
5. Свечной колпачок
размещены постоянные магниты, кото-
рые создают магнитное поле.
При вращении магнитного поля ротора
вокруг силовой обмотки статора, выраба-
тывается переменный трехфазный ток,
который поступает в инверторный блок.
В инверторном блоке переменный ток
преобразуется в постоянный ток, кото-
рый фильтруется, стабилизируется и да-
лее преобразуется в переменный сину-
соидальный ток с малой погрешностью
отклонения.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА
1
2
3
4
5
