12
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления генератором приведено на Рис.
1, 2.

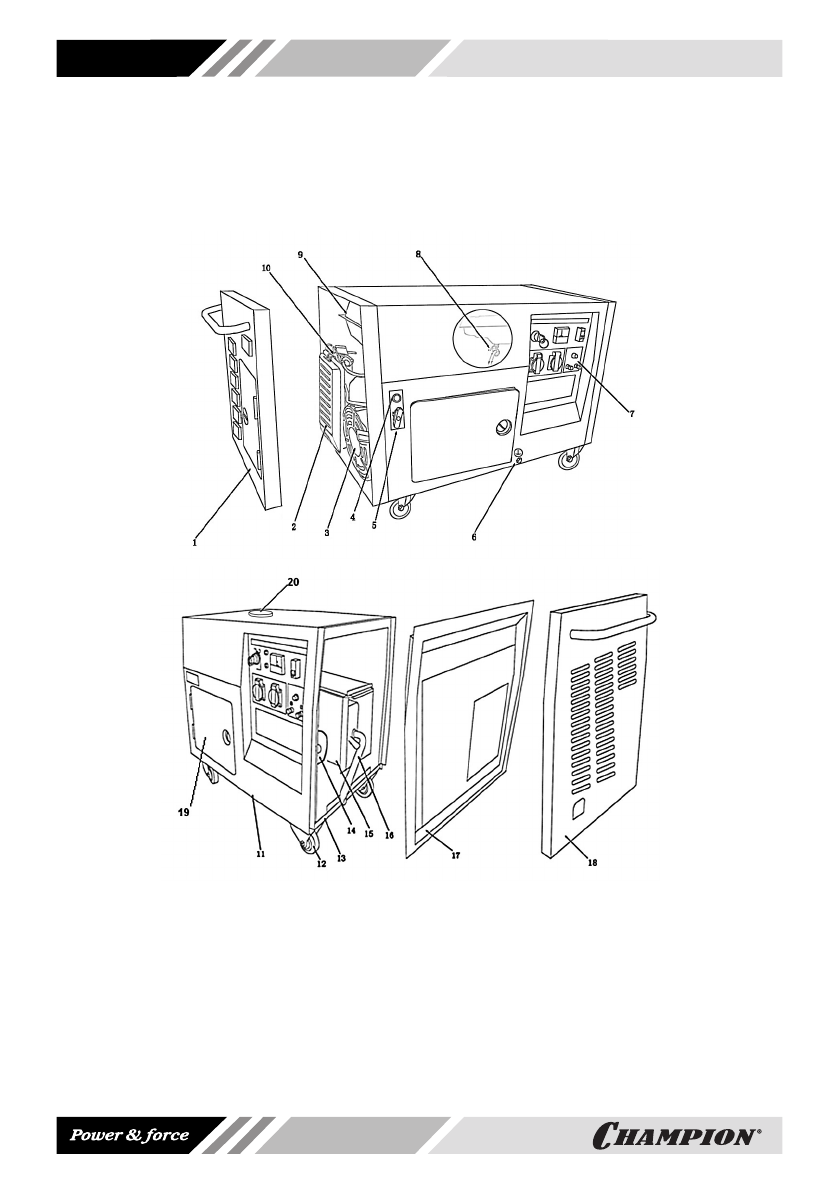

Рис. 1 Основные узлы и органы управления генератором GG7500ES (общий вид)
1. Крышка кожуха левая
с дверцей доступа к
двигателю
2. Воздушный фильтр
3. Двигатель
4. Кожух шумозащитный
5. Ручка стартера
6. Клемма заземления
7. Панель управления
8. Топливный кран
9. Бак топливный
10. Карбюратор
11. Кожух шумозащитный
12. Колесо
13. Прокладка
шумозащитная
14. Генератор переменного тока
15. Кожух глушителя изолирующий
16. Глушитель
17. Панель глушителя шумозащитная
18. Крышка кожуха правая
19. Дверца доступа к маслозаливной
горловине и топливному крану
20. Крышка топливного бака
