13
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления представлено на Рис. 1, 2, 3.

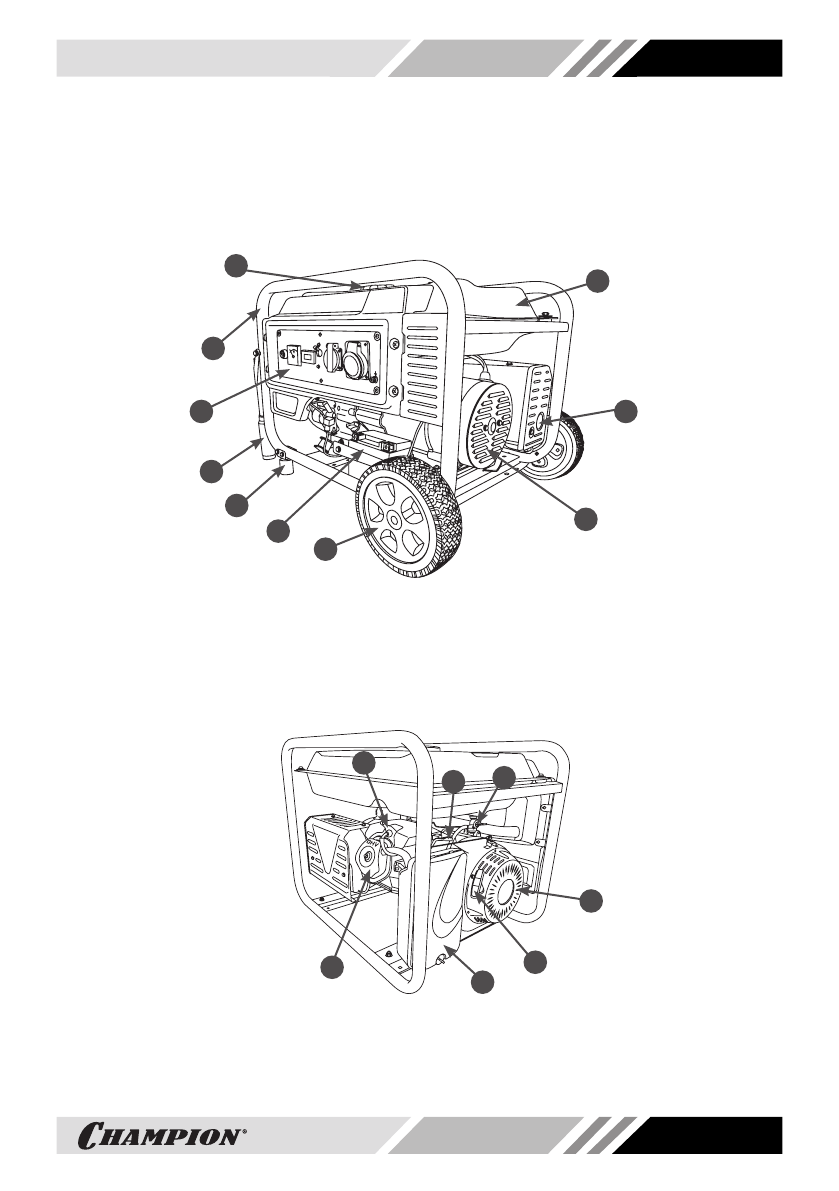

Рис. 1 Основные узлы и органы управления (общий вид)
1. Колесо транспортировочное (для GG5000EW)
2. Аккумулятор (для GG5000EW)
3. Опоры рамы (для GG5000EW)
4. Рукоятки транспортировочные (для GG5000EW)
5. Панель управления
6. Рама
7. Крышка топливного бака
8. Бак топливный
9. Глушитель
10. Генератор переменного тока
Рис. 2 Основные узлы и органы управления (двигатель)
1. Корпус воздушного фильтра
2. Крышка клапанов
3. Колпачок высоковольтного провода
4. Рычаг управления воздушной заслонкой карбюратора
5. Кран топливный
6. Ручка ручного стартера
7. Стартер ручной
2
3
1
4
6
7
5
2
3
1
9
4
6
7
8
5
10
