13

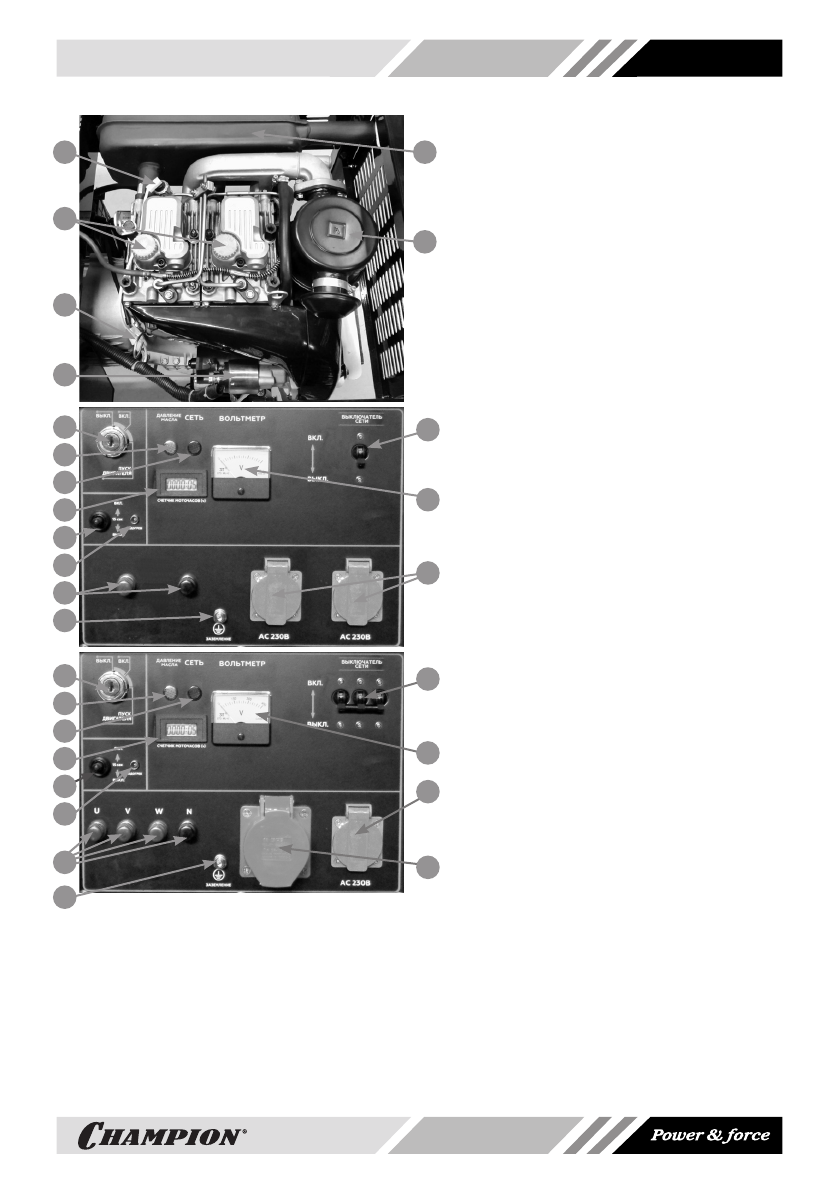

Рис. 2
Двигатель, вид с поднятой верхней
панелью
1. Стартер электрический
2. Масляный щуп
3. Крышка маслозаливной горловины
4. Датчик давления масла
5. Глушитель
6. Воздухоочиститель
Рис. 3 Панель управления DG10000E
1. Клемма заземления
2. Клеммы 230В
3. Индикатор работы свечи накаливания
4. Выключатель свечи накаливания
5. Счетчик моточасов
6. Контрольная лампочка сети
7. Лампочка аварийного давления масла
8. Замок зажигания
9. Выключатель сети
10. Вольтметр
11. Розетки 230В/16А
Рис. 4 Панель управления DG10000E-3
1. Клемма заземления
2. Клеммы 400В
3. Индикатор работы свечи накаливания
4. Выключатель свечи накаливания
5. Счетчик моточасов
6. Контрольная лампочка сети
7. Лампочка аварийного давления масла
8. Замок зажигания
9. Выключатель сети
10. Вольтметр
11. Розетка 400В/16А
12. Розетка 230В/16А
1
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
2
4
5
6
3
11
10
9
9
11
12
10
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА (ГЕНЕРАТОРНОЙ
УСТАНОВКИ)
Генераторная установка состоит из двигателя, электрогенератора, вспомогательных систем и
механизмов, конструктивно объединенных рамой открытого типа.
Двигатель дизельный 4х-тактный двухцилиндровый с воздушным охлаждением. Вращение
коленчатого вала двигателя передается на ротор электрогенератора. Электро- генератор син-
хронного типа состоит из ротора, статора, обмоток возбуждения, щеток и блока AVR. Магнит-
ные полюса ротора создают магнитное поле, которое вращаясь и пересекаясь с обмоткой
статора, способствует наведению в ней электродвижущей силы.
