Соединители системы

Низковольтные соединения с контактами сигналов об ошибках, соединение силового переключателя и

вспомогательного питания 12 В постоянного тока выполнены с помощью монтажной клеммной колодки в

области панели управления.

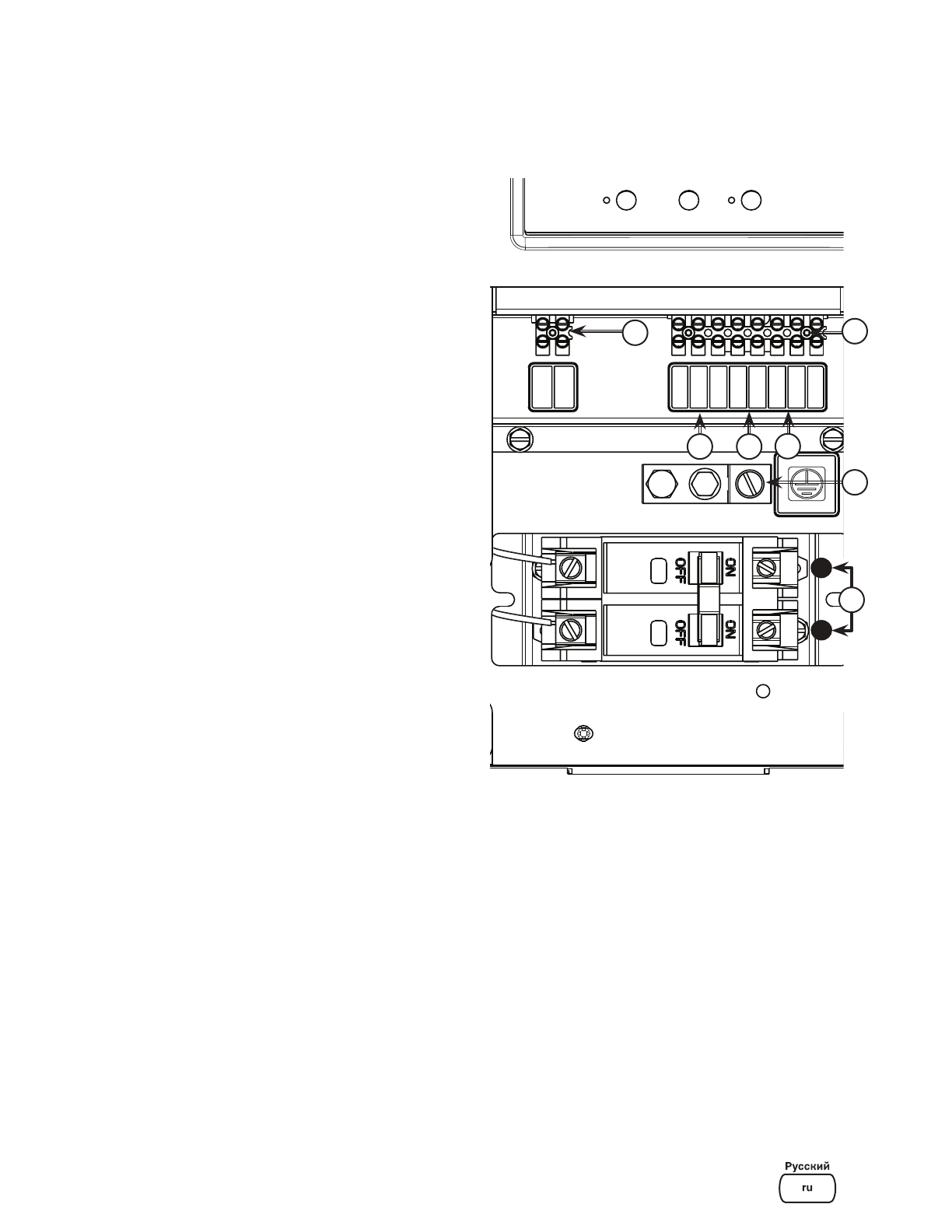

Сравните эту иллюстрацию с вашим генератором для ознакомления с

расположением этих соединений.

A

 –

Двухконтактная клеммная колодка –

используется для подключения электропитания

напряжением 230 В переменного тока от блока

предохранителей в автоматической системе

переключения (ATS) к панели управления.

Подключайте только один провод к клемме.

B

 –

 контакты сигналов об ошибках –

 используйте

NO, COM и NC для подключения звуковой и

световой сигнализации, предупреждающей

вас в случае неисправности. Контакты

изменения состояния на противоположное (NO

превращается в NC и наоборот) в неисправном

состоянии.

C

 –

 Связь силового переключателя (TxRx и TxRx

GND) –

 подключите к силовому переключателю

панели управления для коммуникационного

интерфейса с использованием витой пары

18AWG. (Не применяется со всеми силовыми

переключателями.)

D –  соединение +LED и GND –

 не требуется

для опционного беспроводного монитора.

Предназначены для подключения

дополнительного пульта дистанционной

сигнализации, #6154.

E

 –

  клеммная колодка на 8 контактов –

используется для подключения сигнальных

проводов к панели управления. Подключайте

только один провод к клемме.

F

 –

  Подключение к сети питания (линия 1 и

линия 2) –

 подключение питания к силовому

переключателю.

G

 –

  подключение нейтрали и/или заземления

–

 подключение к силовому переключателю

нейтрали и заземления

  •  Для подключения выходного напряжения:


  (линия 1, линия 2, и заземление), медный провод 300 В, 10 AWG (5,27 мм2) или алюминиевый провод 300 В, 8 AWG

(8,35 мм2).

  •  Для подключения к сети общего пользования (Utility A и Utility B) используйте провода #14 AWG, рассчитанные на

напряжение не ниже 300 В.

  •  Для связи с силовым переключателем используйте витую пару проводов #18 AWG длиной не более 61 м, напряжение

300 В.

  •  При подключении к клеммной колодке крепите только один провод к каждому винтовому соединительному зажиму.
  •  Винты клеммной колодки следует затягивать с усилием 0,49 Н·м.
  •  Винты клемм автоматического выключателя следует затягивать с усилием 5 Н·м.

1

2

3

4

5

6

7

8

UTILIT

Y 1

UTILIT

Y 2

L1

L2

E

A

G

[

[

[

B

C

D

F
