9
•

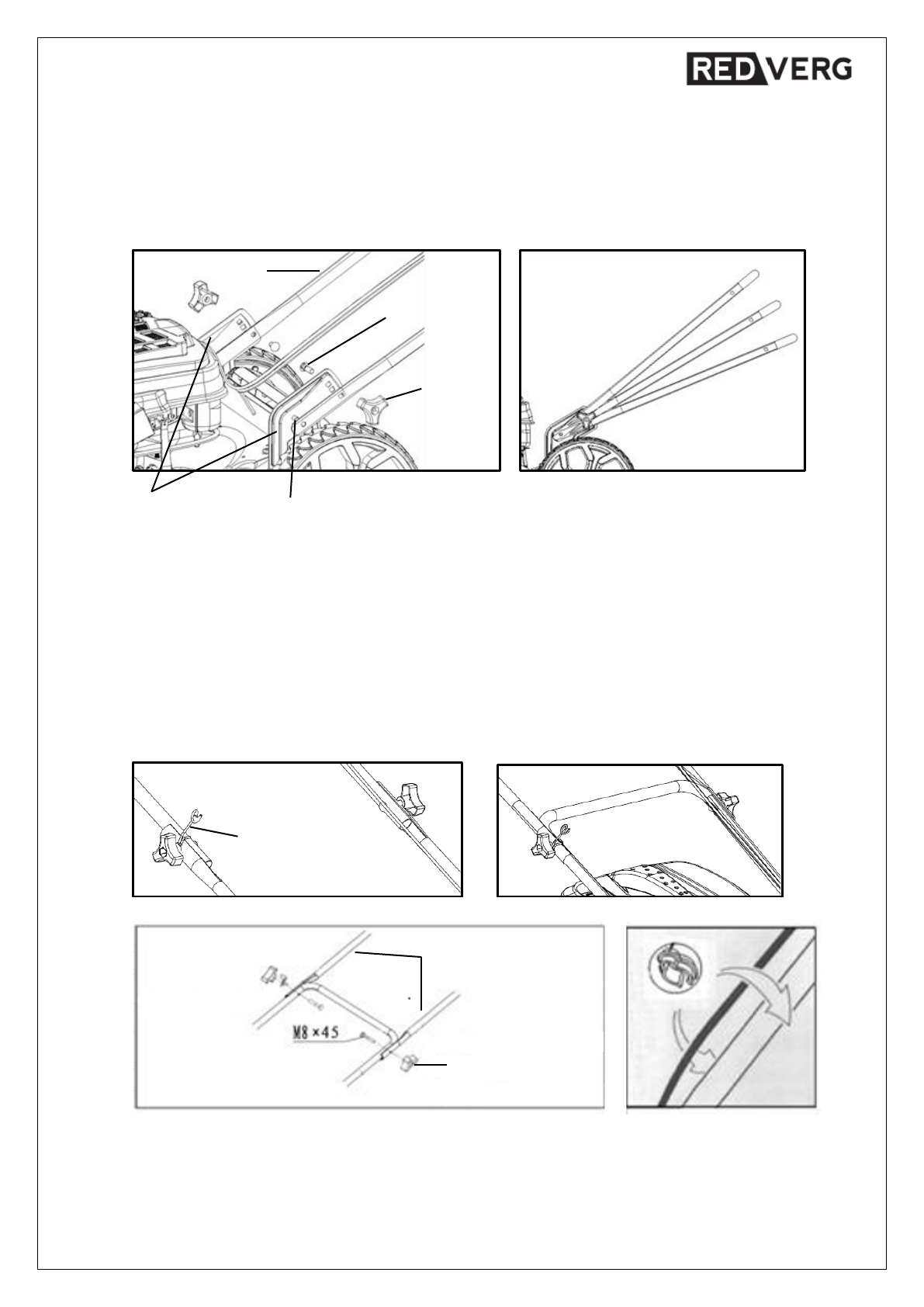

Вставьте нижние стержни ручки в опоры ручки.
•
Убедитесь, что монтажные отверстия в нижней ручке совмещены с отверстиями в
опорах.
•
Закрепите нижние опоры ручки винтами с помощью подходящей крестовой
отвертки.
Для остальных моделей:
•
Вставьте штифт
кронштейна
в круглое отверстие нижней ручки с левой и правой
стороны.
•
Вставьте болт с квадратным подголовком (
M
8
X
20) в кронштейн и нижнюю ручку,
затем затяните барашковой гайкой
(Рис.3).
ПРИМЕЧАНИЕ:
Уровень ручки (высокий, средний или низкий) можно отрегулировать,
установив болт с квадратным подголовком в одно из трех отверстий на кронштейне
(Рис.4).
4.2.
Сборка верхней ручки.
Для моделей:
RD-GL40P, RD-GL40, RD-GL40S
Для моделей:
RD-GL46S, RD-GL46SB,
RD-GL51S, RD-GL51SB, RD-GL56S
•
Вставьте болт
(M8X
45)
в держатель левой ручки, нижнюю ручку и верхнюю ручку в
сборе по очереди, затем затяните гайкой ручки(Рис.5,5а,5
b
).
Рис.
3
Рис.
4
Штифт кронштейна
Кронштейн
Болт
Гайка
Рукоятка
Рис.
5
Рис
.5a
Рис.
5b
Рис.
5c
Крючок
пускового
троса
Верхняя ручка
Гайка
Болт
