ОпИСАНИЕ СБОрКИ И рАБОТЫ
9
ОПИСАНИЕ СБОРКИ И РАБОТЫ
В момент покупки газонокосилка передается покупателю в картонной
упаковке, внутри которой предусмотрены специальные защитные эле-
менты, обеспечивающие целостность при её транспортировке. Сняв бан-
дажные ленты и металлические скрепки, открыть верхние клапана ко-
робки и осторожно поднять газонокосилку. Извлечь все комплектующие.
ВНИМАНИЕ! ОБРАТИТЕ ВНИМАНИЕ НА СОДЕРЖИМОЕ УПАКОВКИ И
ПРОВЕРЬТЕ СОХРАННОСТЬ ГАЗОНОКОСИЛКИ.
перед началом эксплуатации газонокосилки - внимательно прочитайте
руководство пользователя!
• внимательно ознакомьтесь с расположением органов управления га-
зонокосилки; научитесь заводить и быстро останавливать двигатель;
• произведите сборку газонокосилки.
СБОРКА ГАЗОНОКОСИЛКИ
Сборку газонокосилки производите в соответствии с иллюстрациями,
приведенными в данном руководстве по
эксплуатации. утилизируйте упаковку в со-
ответствии с требованиями охраны окру-
жающей среды. для удобства и компакт-
ности упаковки газонокосилка поступает в
разобранном виде.

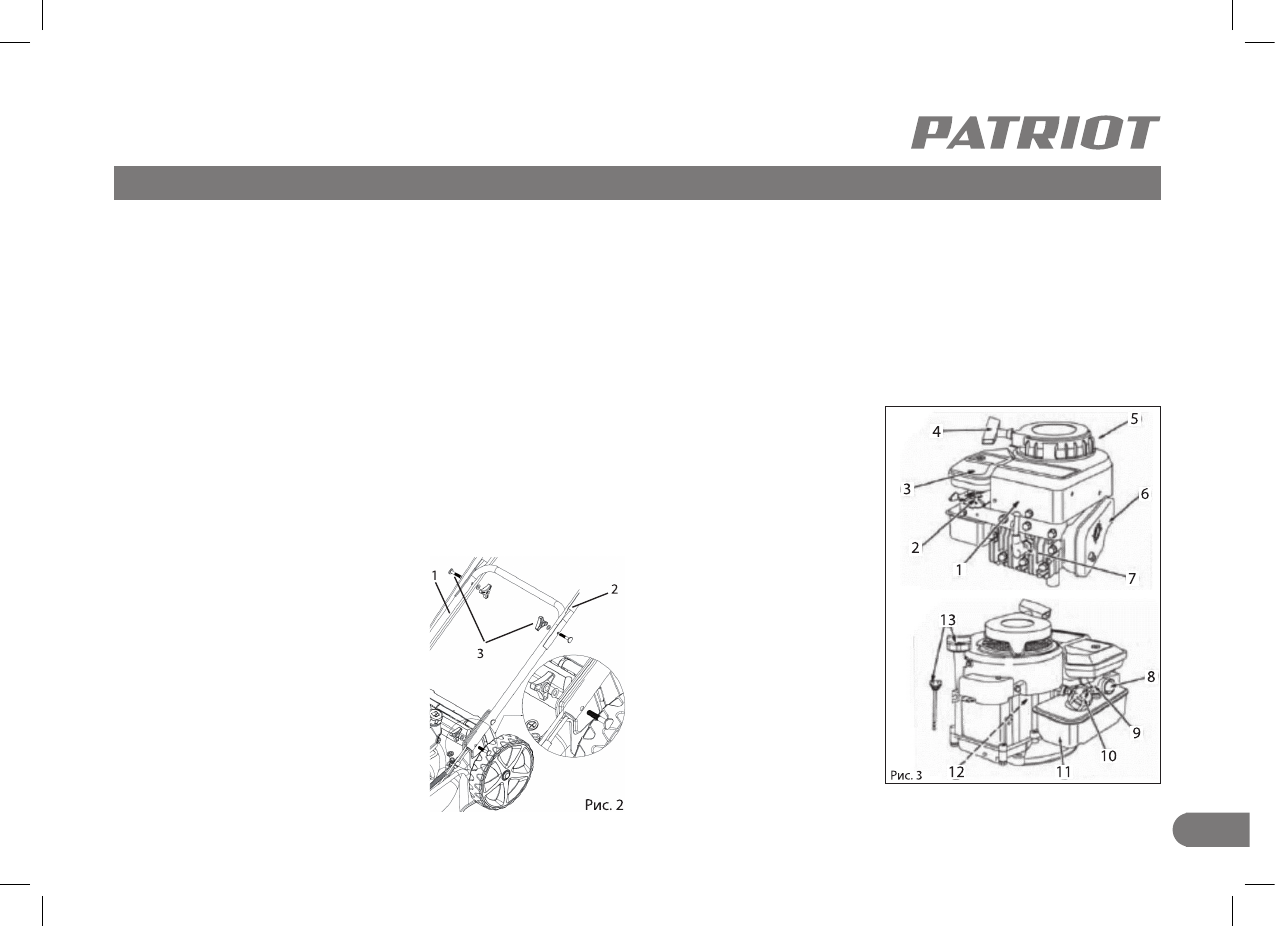

Сборка рукоятки (рис. 2)
• прикрепите нижнюю часть рукоятки (1)
к верхней рукоятке (2), используя болты
и бараш ковые гайки(3).
Установка рукоятки.
приложите нижнюю часть рукоятки к ме-
стам установки на корпусе (4) закрепите
при помощи болтов (5).
Крепление кабеля и тяг управления.
Кабели и тяги управления крепятся к рукоятке специальными клипсами.
Защелкните клипсы на кабеле, соединяющем блок выключателя и двига-
тель. Сдвиньте клипсы к нижней рукоятке. Защелкните другие фиксаторы
на других тягах управления. Сдвиньте фиксатор к верхней рукоятке.
Основные части двигателя.
Основным элементом газонокосилки является 4-х тактный двигатель вну-
треннего сгорания
(Рис.З)
, с вертикальной осью коленвала и его основные
части: (2) - рычаг дросселя; (3) - фильтр воздушный; (4) - стартер ручной; (5) -
защитный кожуж; (6) - глушитель;
(7) - свеча зажигания; (8)- кнопка
топливного насоса; (9) - карбю-
ратор; (10) - пробка бензобака;
(11) - бензобак; (12) - корпус дви-
гателя; (13) - маслоналивная гор-
ловина,
(см. рис. 3.)
Для предотвращения выхода
двигателя из строя важно вы-
полнять следующее
• проводите проверку уровня
масла каждый раз до запуска
двигателя и через каждые
пять часов эксплуатации.
• проверяйте уровень масла
чаще в период обкатки дви-
гателя.
• поддерживайте уровень мас-
ла между отметками «MIN» и
«МАх» на масляном щупе.
• Крышка маслоналивной гор-
ловины надежно завернута.
