ОПИСАНИЕ СБОРКИ И РАБОТЫ

тель; (7) -свеча зажигания; (8)- кнопка
топливного насоса; (9)- карбюратор;
(10)- пробка бензобака; (11)- бензобак;
(12)- корпус двигателя; (13)- маслона-
ливная горловина, см. рис. 3.

Для предотвращения выхода

двигателя из строя важно

выполнять следующее:

- Проводите проверку уровня масла

каждый раз до запуска двигателя и че-
рез каждые пять часов эксплуатации.

- Проверяйте уровень масла чаще

в период обкатки двигателя.

- Поддерживайте уровень масла

между отметками «MIN» и «МАХ» на
масляном щупе.

- Крышка маслоналивной горлови-

ны надежно завернута.

Заполнение масляного кратера:

-Убедитесь, что двигатель распола-

гается горизонтально.

- Отверните крышку маслоналив-

ной трубки и извлеките масляный щуп
из трубки.

- Протрите щуп см. рис. 4.
- Вставьте щуп обратно в отверстие

маслоналивной трубки и надежно за-
верните крышку.

- Отверните крышку маслоналив-

ной трубки и извлеките масляный щуп
из трубки. Проверьте уровень масла.
Если уровень масла на щупе ниже
метки «MIN», аккуратно добавьте мас-
лодоуровня «FULL» см. рис4.

- Установите щуп в отверстие мас-

лоналивной трубки и надежно завер-
ните крышку.

- Удалите остатки пролитого масла.
- Рекомендуется использовать

только оригинальные моторные мас-
ла марки Patriot для 4х-тактных двига-
телей.

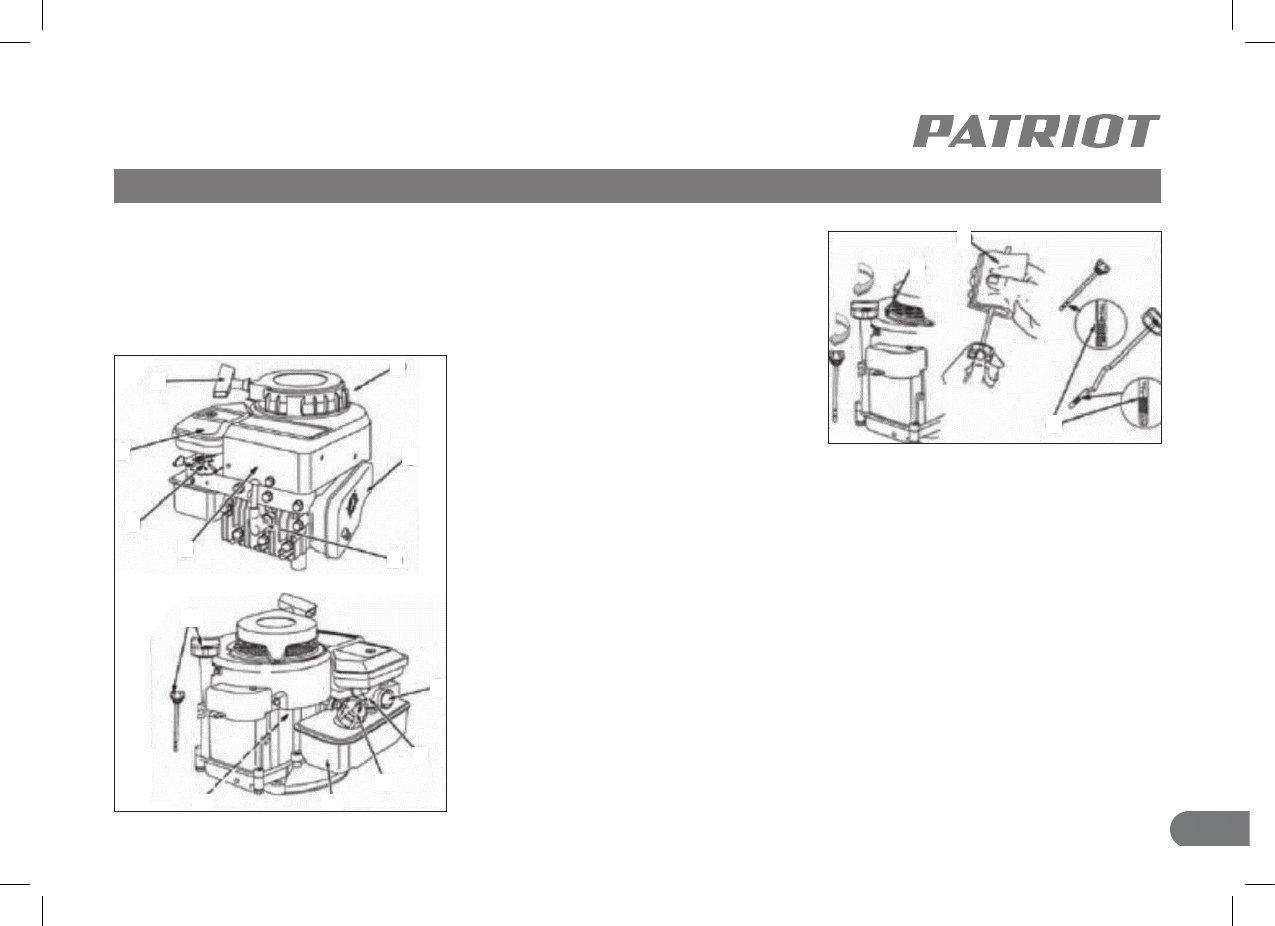

Рис. 3

3

4

5

6

7

8

9

10

11

12

13

2

1

1

2

3

Рис. 4
