3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

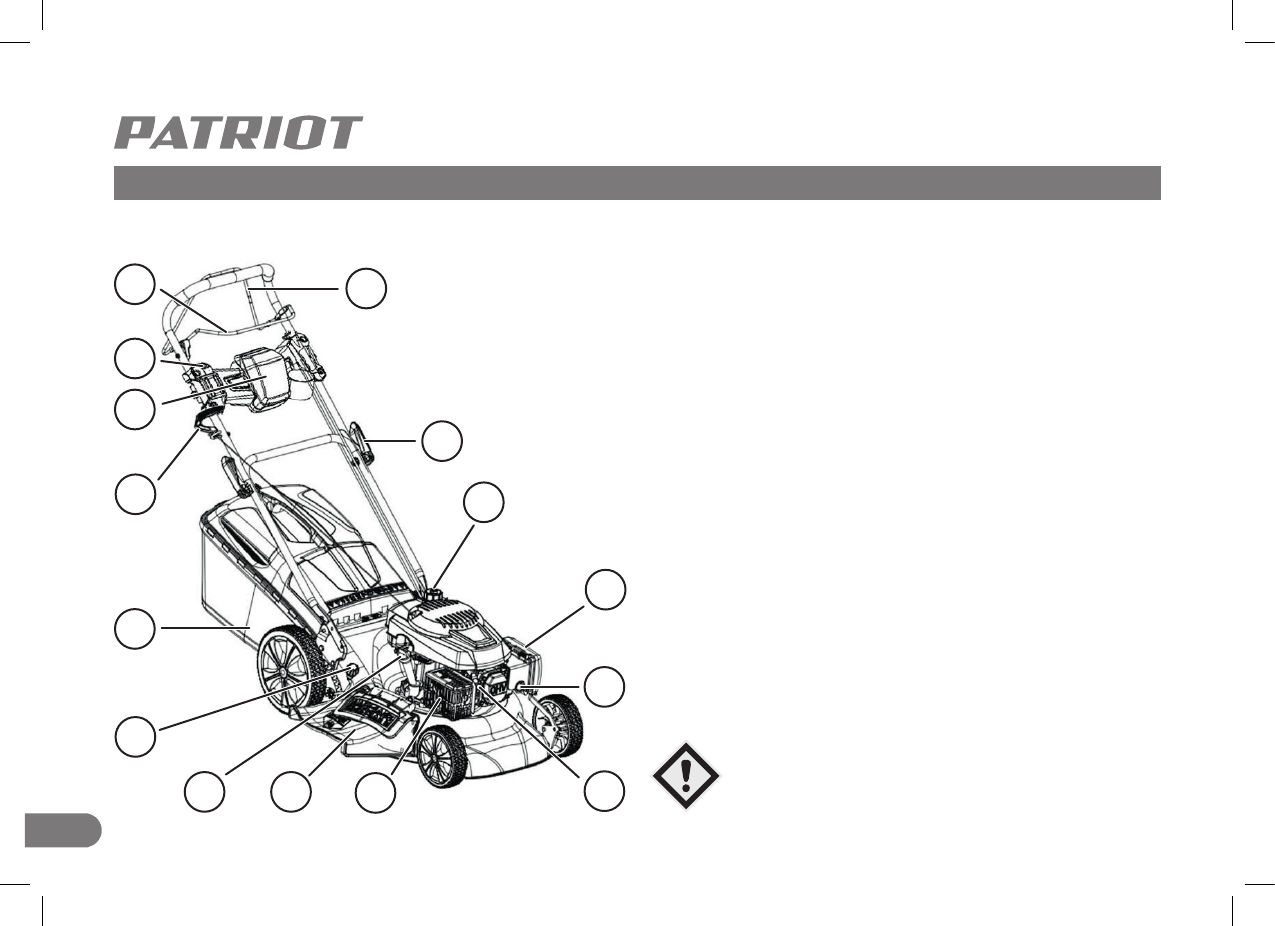

Устройство бензиновой газонокосилки PT 47 LS

(Рис. 1)

1.

Рычаг привода (сцепления);

2.

Фиксатор крепления рукояток;

3.

Топливный бак;

4.

Воздушный фильтр;

5.

Праймер;

6.

Свеча зажигания;

7.

Глушитель;

8.

Боковой разгрузочный желоб;

9.

Масляный щуп;

10.

Рукоятка регулировки высоты скашивания;

11.

Травосборник;

12.

Рукоятка ручного стартера;

13.

Батарея (для модели PT 53LSE);

14.

Кнопка стартера (для модели PT 53LSE);

15.

Рычаг запуска.

ВНИМАНИЕ!

 Внешний вид и устройство изделия мо-

гут отличаться от представленных в инструкции.
