ОПИСАНИЕ СБОРКИ И ПОДГОТОВКА К РАБОТЕ

ОПИСАНИЕ СБОРКИ И ПОДГОТОВКА К РАБОТЕ

Газонокосилка поставляется в картонной коробке, обеспечиваю-

щая её целостность при транспортировке. Сняв бандажные лен-

ты и металлические скрепки, открыть верхние клапана коробки и

осторожно поднять газонокосилку. Извлечь все комплектующие.

ВНИМАНИЕ!

Обратите внимание на содержимое упа-

ковки и проверьте сохранность газонокосилки. Перед

началом эксплуатации газонокосилки - внимательно

прочитайте данный паспорт! Внимательно ознакомь-

тесь с расположением органов управления газоно-

косилки, научитесь заводить и быстро останавливать

двигатель. Произведите  сборку газонокосилки.

Сборка газонокосилки

Сборку производите в соответствии с иллюстрациями. Утилизи-

руйте упаковку в соответствии с требованиями охраны окружа-

ющей среды. Для удобства и компактности упаковки газоноко-

силка поступает в разобранном виде. Сборка рукоятки

(Рис. 2)

.

Прикрепите две нижние части рукоятки

(1)

 к верхней рукоятке

(2)

, используя болты и шайбы

(3)

.

Установка рукоятки

Вставьте нижнюю часть собранной рукоятки в места установки на

корпусе крепление кабеля и тяг управления.
Кабели и тяги управления крепятся специальными фиксатора-

ми

(5)

. Защелкните фиксатор

(5)

 на кабеле, соединяющем блок

выключателя и двигатель. Сдвиньте фиксатор к нижней рукоят-

ке. Защелкните другие фиксаторы на других тягах управления.

Сдвиньте фиксатор к верхней рукоятке.

Основные части двигателя

(Рис. 3)

Основным элементом газонокосилки является 4-х тактный двига-

тель внутреннего сгорания

(Рис. 3)

, с вертикальной осью коленва-

ла и его основные части:

(2)

 - рычаг дросселя;

(3)

 -фильтр

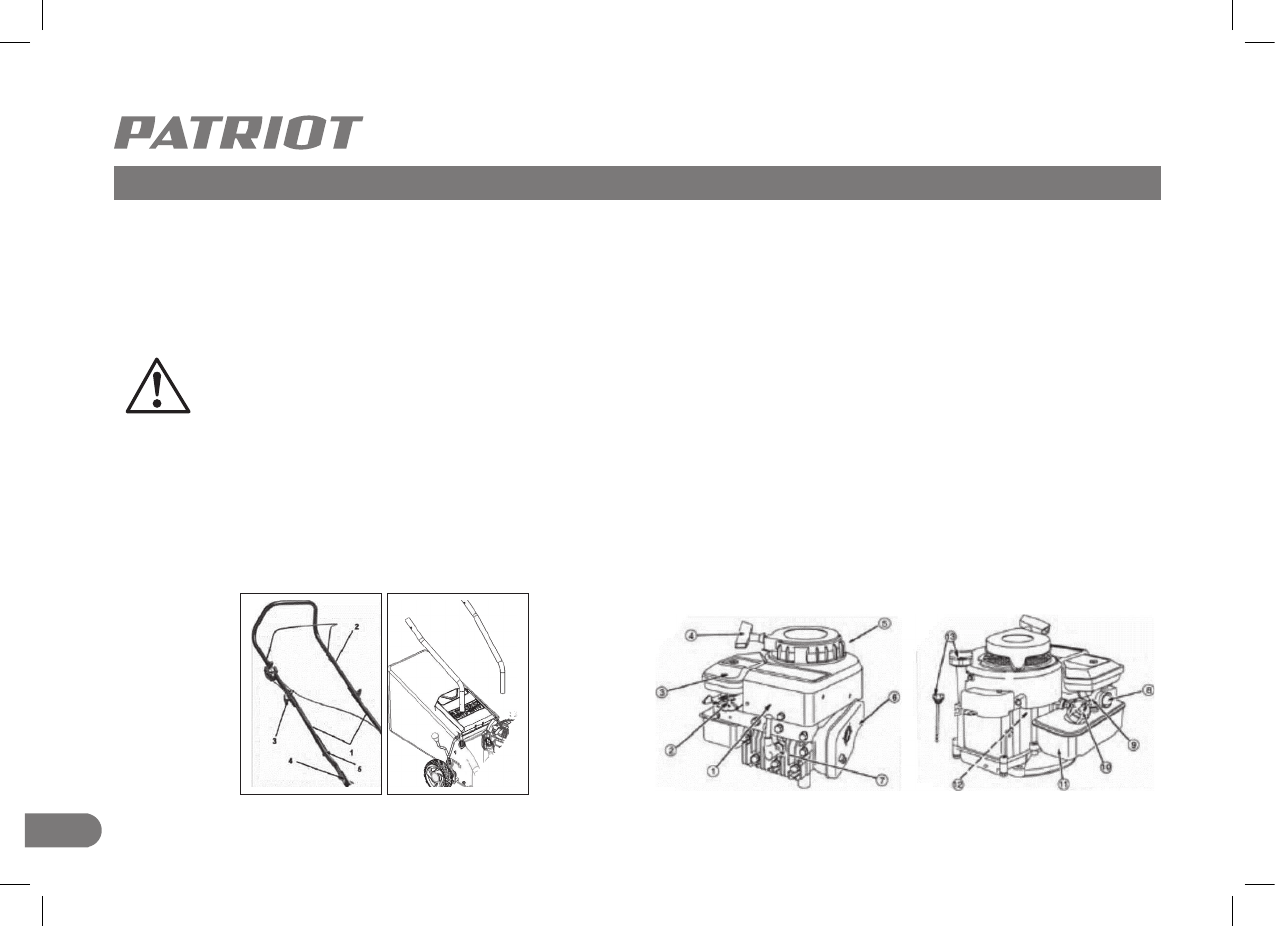

Рис. 2

Рис. 3
