8
ОПИСАНИЕ СБОРКИ И РАБОТЫ
ОПИСАНИЕ СБОРКИ И РАБОТЫ
В момент покупки газонокосилка передается покупателю в кар-
тонной упаковке, внутри которой предусмотрены специальные
защитные элементы, обеспечивающие целостность при её транс-
портировке. Сняв бандажные ленты и металлические скрепки,
открыть верхние клапана коробки и осторожно поднять газоно-
косилку. Извлечь все комплектующие.
ВНИМАНИЕ!
Обратите внимание на содержимое упа-
ковки и проверьте сохранность газонокосилки. Перед
началом эксплуатации газонокосилки - внимательно
прочитайте данный паспорт! Внимательно ознакомь-
тесь с расположением органов управления газоно-
косилки, научитесь заводить и быстро останавливать
двигатель. Произведите сборку газонокосилки.
Сборка газонокосилки
Сборку производите в соот-
ветствии с иллюстрациями,
приведенными в данном
руководстве. Утилизируйте
упаковку в соответствии с
требованиями охраны окру-
жающей среды. Для удоб-
ства и компактности упаков-
ки газонокосилка поступает
в разобранном виде. Сбор-
ка рукоятки
(Рис. 2)
.
1.
Прикрепите две нижние части рукоятки
(1)
к верхней рукоятке
(2)
, используя болты и шайбы
(3)
.
Установка рукоятки
Вставьте нижнюю часть собранной рукоятки в места установки на
корпусе крепление кабеля и тяг управления.
Кабели и тяги управления крепятся специальными фиксатора-
ми
(5)
. Защелкните фиксатор
(5)
на кабеле, соединяющем блок
выключателя и двигатель. Сдвиньте фиксатор к нижней рукоят-
ке. Защелкните другие фиксаторы на других тягах управления.
Сдвиньте фиксатор к верхней рукоятке.
Основные части двигателя
( Рис. 3)
Основным элементом газонокосилки является 4-х тактный дви-
гатель внутреннего сгорания
(Рис. 3)
, с вертикальной осью ко-
ленвала и его основные части:
(2)
- рычаг дросселя;
(3)
-фильтр
воздушный;
(4)
- стартер ручной;
(5)
- защитный кожуж;
(6)
- глу-
шитель;
(7)
- свеча зажигания;
(8)
- кнопка топливного насоса;
(9)
-
карбюратор;
(10)
- пробка бензобака;
(11)
- бензобак;
(12)
- корпус
двигателя;
(13)
- маслоналивная горловина.

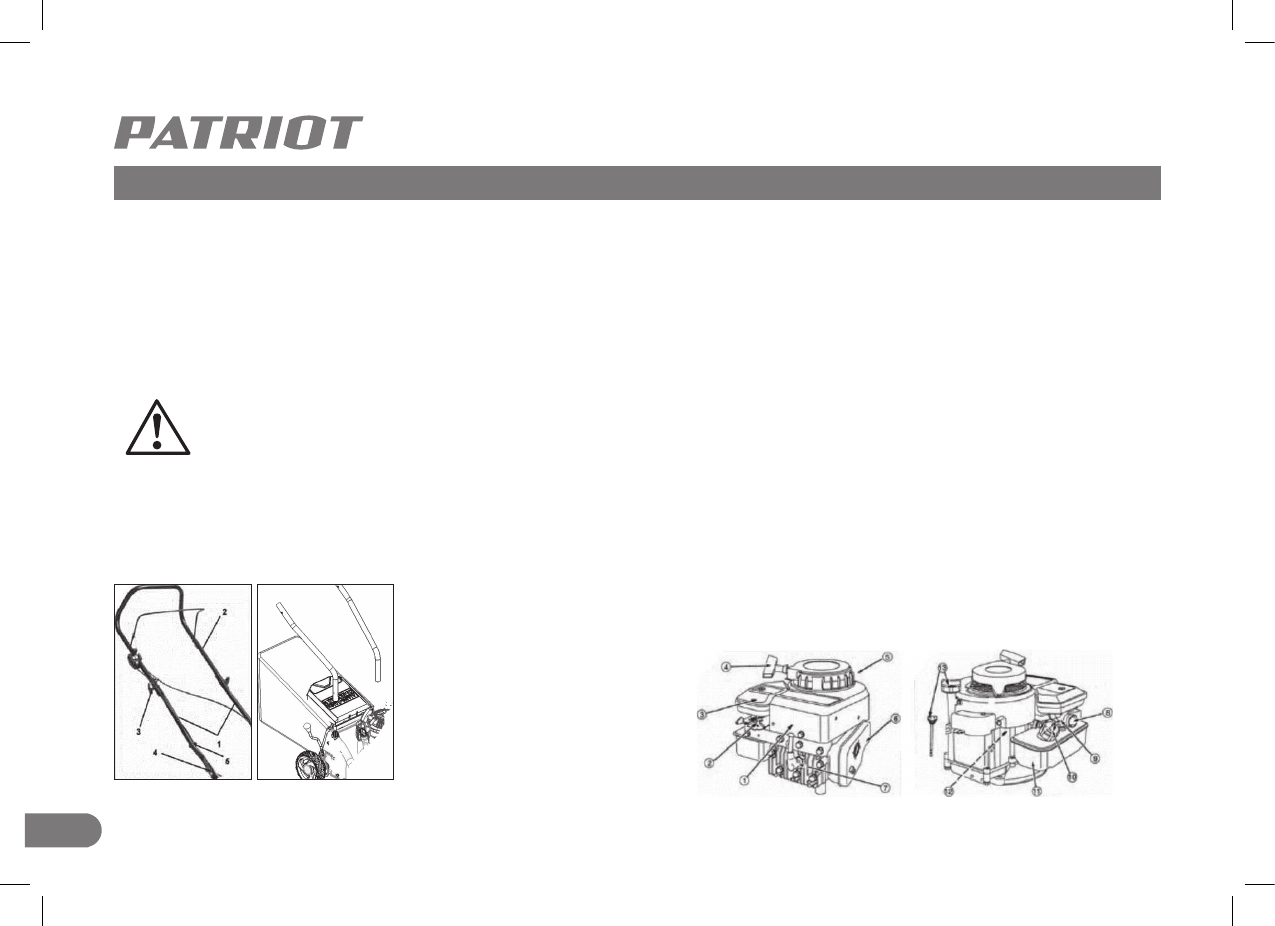

Рис. 2
Рис. 3
