СБОРКА БЕНЗИНОВОЙ ГАЗОНОКОСИЛКИ

СБОРКА БЕНЗИНОВОЙ ГАЗОНОКОСИЛКИ

Сборка газонокосилки
Примечание!

 В момент покупки газонокосилка передается по-

купателю в картонной упаковке, внутри которой предусмотрены

специальные защитные элементы, обеспечивающие целостность

при её транспортировке. Сняв бандажные ленты и металличе-

ские скрепки, открыть верхние клапана коробки и осторожно

поднять газонокосилку. Извлечь все комплектующие.

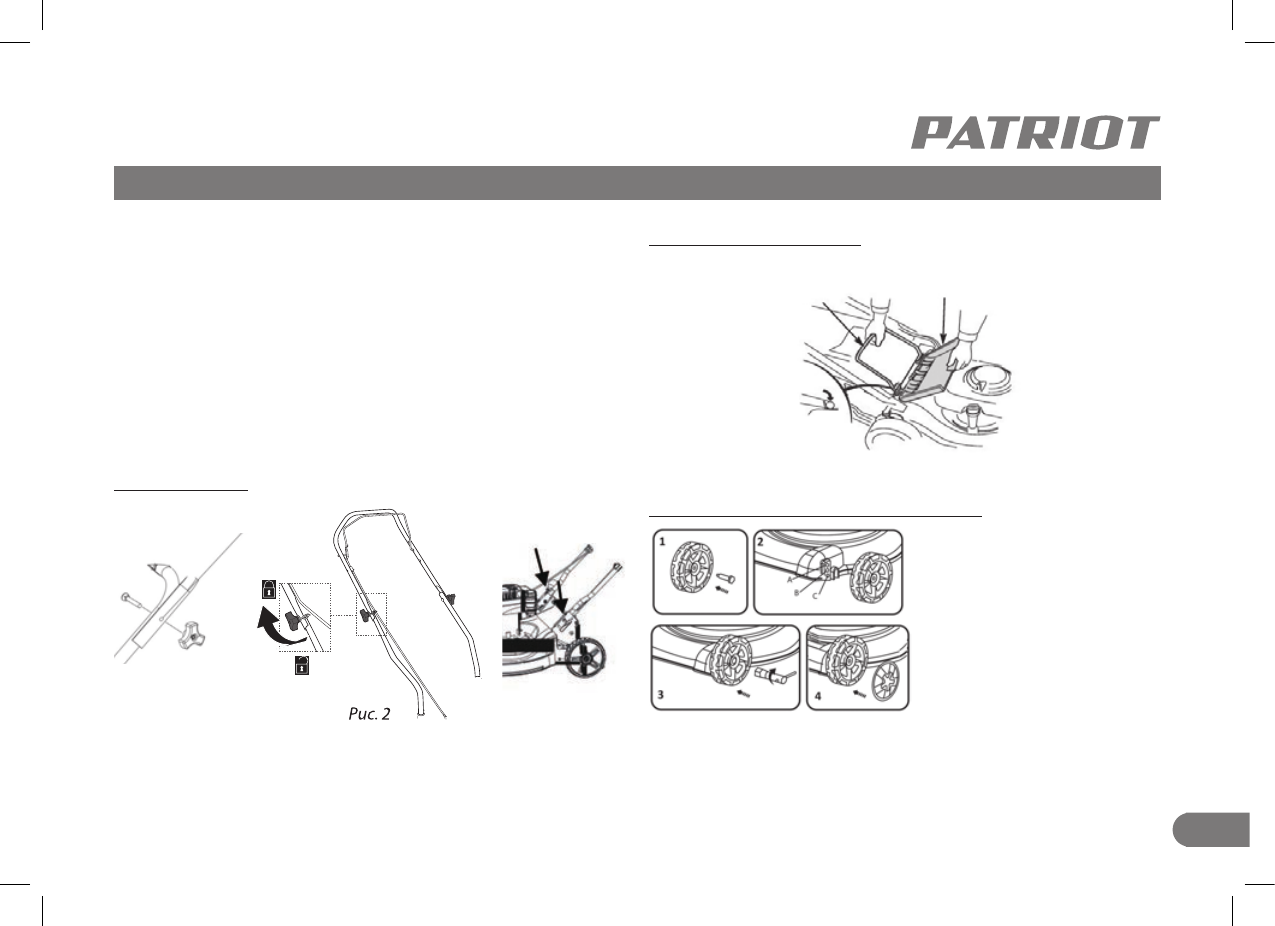

Сборку изделия производите в соответствии с иллюстрациями.

Для удобства и упаковки изделие поступает в разобранном виде.

Сборка рукоятки (Рис. 2)

Зафиксируйте нижнюю часть рукоятки на корпусе с помощью

болтов и гаек. Верхнюю часть рукоятки соедините с нижней ча-

стью с помощью болтов и пластиковых гаек – барашков.

Установка травосборника (Рис. 3)

Установите травосборник в газонокосилку как показано на русунке.

Установка колес и выбор высоты кошения

Для установки колес высоты

кошения используйте свечной

ключ из комплекта поставки.

1.

 Вставьте болт крепления

в колесо и вкрутите в отвер-

стия в корпусе, выбранное в

зависимости от необходимой

высоты кошения. Высота ко-

шения для отверстия А соста-

вит 20 мм, для отверстия В -

40 мм,для отверстия С - 60мм.

2.

 Закройте место крепления колеса декоративным колпаком.

Рис. 3

Рис. 3
