УСТРОЙСТВО БЕНЗИНОВОЙ ГАЗОНОКОСИЛКИ

Устройство бензиновой газонокосилки

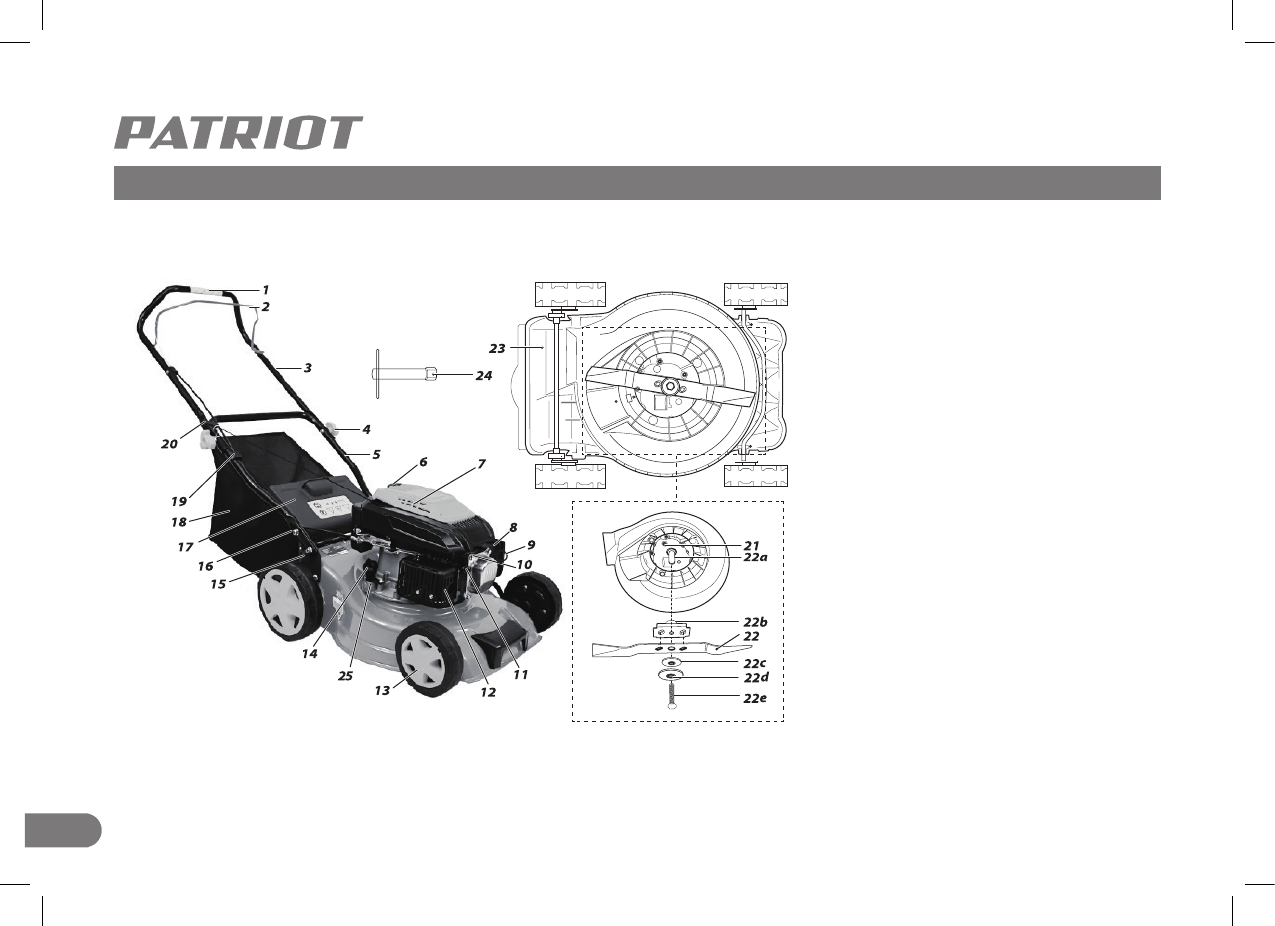

(Рис. 1)

1.

 Ручка

2.

 Рычаг вкл. / выкл. двигателя

3.

 Верхняя часть ручки

4.

 Пластиковые фиксаторы ручки

5.

 Нижняя часть ручки

6.

 Крышка топливного бака

7.

 Вентиляцонные отверстия

8.

 Воздушный фильтр

9.

 Праймер.

10.

 Болт слива топлива с фильтра.

11.

 Подсвечник

12.

 Глушитель

13.

 Колеса

14.

 Крышка-щуп масляного бака

15.

 Крепление ручки к корпусу газонокосилки

16.

 Гайки крепления ручки к корпусу

17.

 Задняя крышка корпуса

18.

 Травосборник

19.

 Клипсы крепления провода питания

20.

 Ручка стартера

21.

 Болт для слива масла с двигателя (доп.)

Рис. 1

d)

 Шайба;

e)

Болт ;

22.

 Режущий нож;

а)

 Шпиндель;

23.

 Задний желоб выброса травы;

24.

 Свечной ключ;

25.

 Болт для слива масла с двиг. (осн.)

b)

 Адаптер;

c)

 Фиксатор;
