РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

10

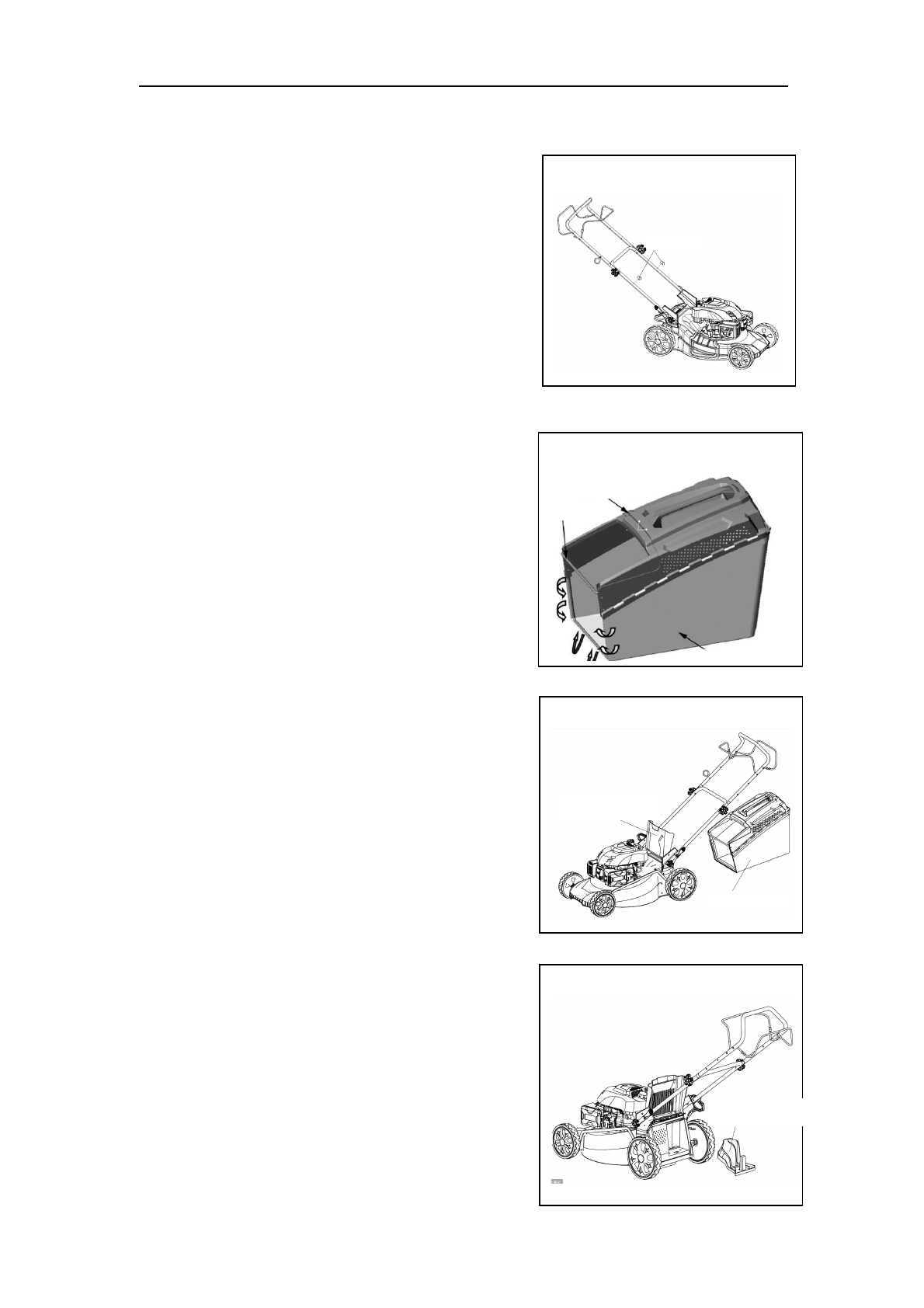

Закрепление соединительного

троса

Смотрите рис. 4

Закрепите соединительный трос на рукоятке с
помощью зажимов (входят в комплект поставки).


Сборка травосборника

Смотрите рис. 5
1.  Закрепите пластиковые зажимы на

металлической раме. Убедитесь, что зажимы
надежно зафиксированы.




Установка травосборника на косилку

Смотрите рис. 6

1.    Поднимите одной рукой крышку заднего

  выброса и зацепите травосборник.


2.    Опустите крышку заднего выброса,

чтобы зафиксировать травосборник.

Установка заглушки для мульчирования

Смотрите рис. 7

1.  Снимите травосборник.
2.  Вставьте пластиковую заглушку для

мульчирования в разгрузочный желоб,
пока она не защелкнется.

3.  Затем отпустите крышку, после чего она

закроется и зафиксирует заглушку.

Рис. 4

Рис. 7

Рис. 5

Рис. 6

Зажимы

Рама

Крышка

травосборника

Корпус

Крышка

заднего выброса

Травосборник

Заглушка для

мульчирования
