Калибр Руководство по эксплуатации
4
www.kalibrcompany.ru

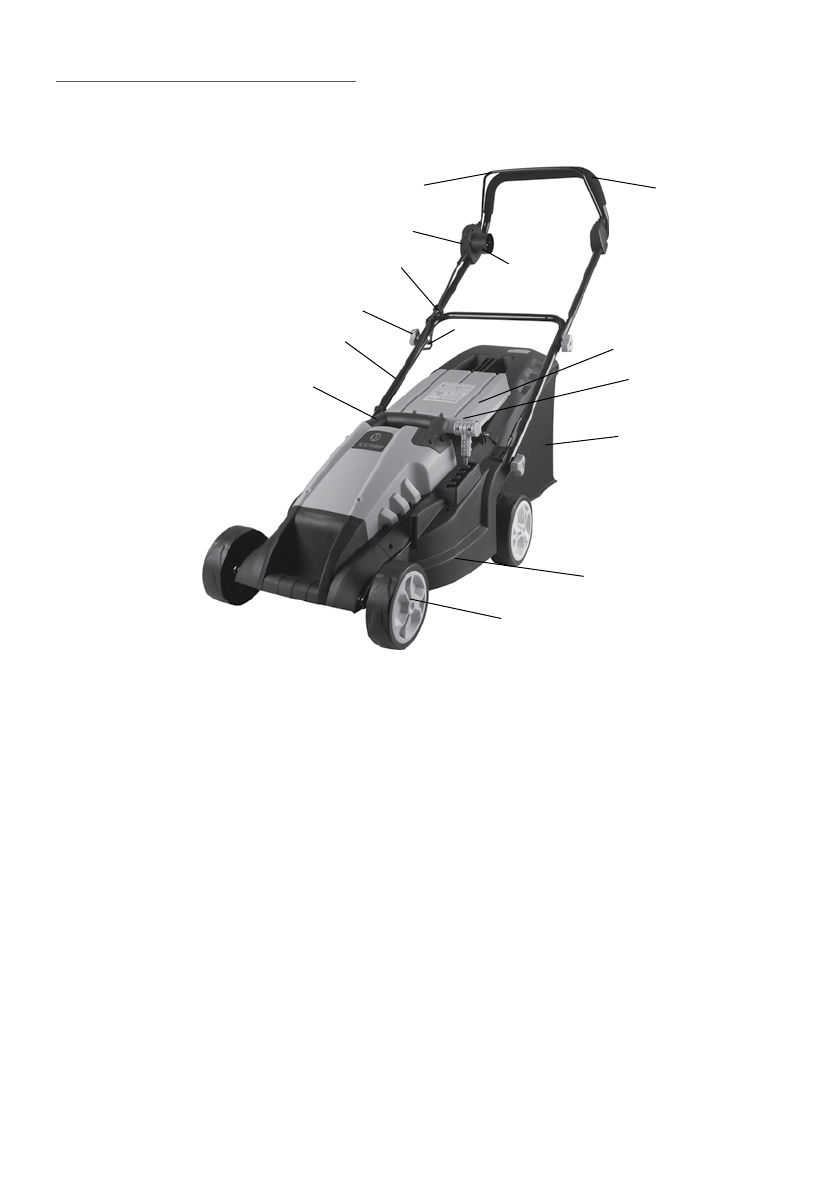

1.8 Общий вид газонокосилки представлен на рисунке 1:
2 Устройство газонокосилки
2.1 Электродвигатель с ножом и крыльчаткой закреплены на раме и закрыты пластико-
вым корпусом (рис.1 поз.11). Травосборник (рис.1 поз.7) крепится к корпусу задней крышкой
(рис.1 поз.8).
2.2 Сборка и подготовка к работе
- рис. 2а - наденьте фиксатор кабеля (рис.1 поз.2) на нижнюю часть рукоятки управления
(рис.1 поз.6);
- рис.2б – прикрепите (болтами и гайками из комплекта) нижнюю часть рукоятки управ-
ления к корпусу;
1
– Рукоятка управления;
2
– Держатель кабеля;
3
– Рычаг (скоба) включения дви-
гателя;
4
– Вилка подключения сети;
5
– Кнопка блокировки рычага включения;
6
– Штанга рукоятки управления;
7
– Травосборник;
8
– Крышка задняя;
9
– Ручка для
переноски;
10
– Колесо;
11
– Корпус двигателя;
12
– Гайка-барашек крепления руко-
ятки управления;
13
– Фиксатор кабеля;
14
– Рычагрегулировки высоты скашивания.
рис. 1
2
3
4
1
5
6
7
8
9
10
11
12
13
14
