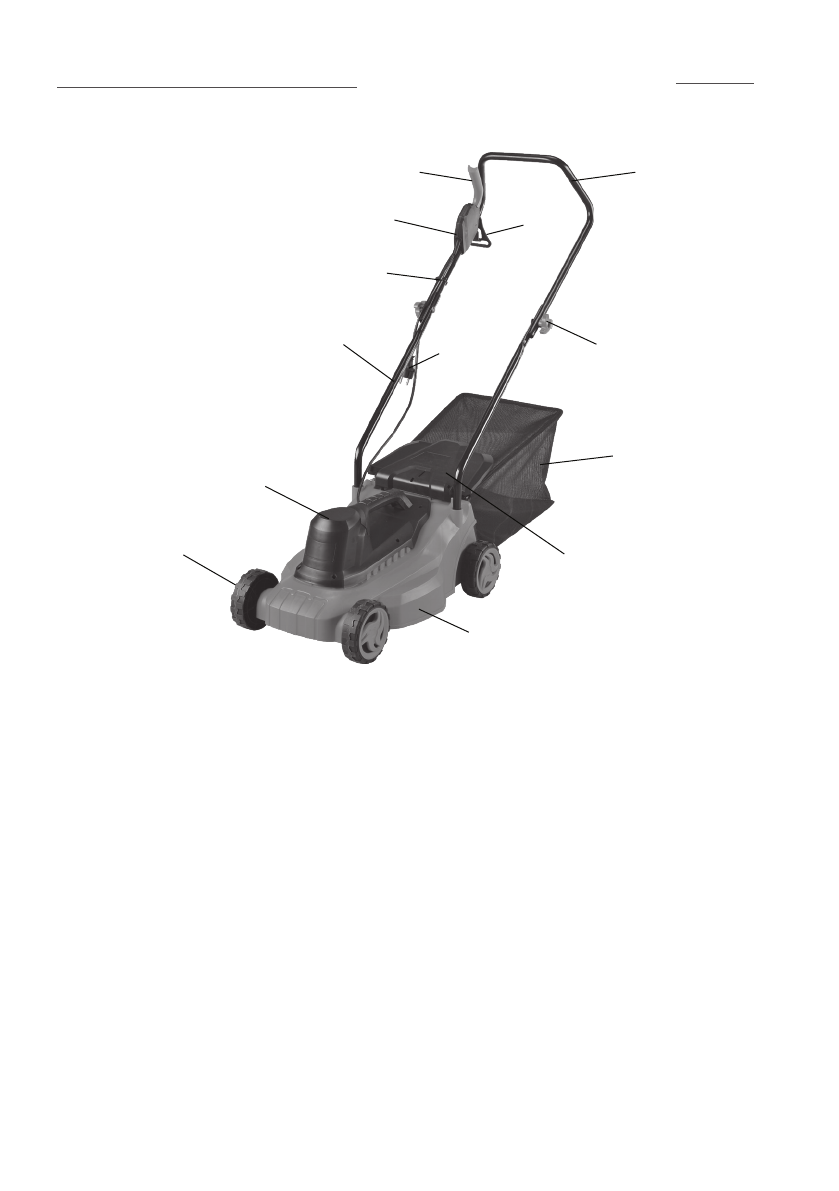

1.8 Общий вид газонокосилки представлен на рисунке 1:
2 Устройство газонокосилки
2.1 Силовой блок: электродвигатель, ремённая передача и выходной вал с закреплён
-
ным на его конце двухлезвийным стальным ножом установлены в пластиковом корпусе
(рис.1 поз.11). Двигатель закрыт крышкой (рис.1 поз.9) с закреплённой на ней ручкой для
переноски.
К задней части корпуса газонокосилки крепится травосборник (рис.1 поз.7), обеспечива
-
ющий сбор и удаление скошенной травы.
Каркас травосборника крепится к корпусу задней крышкой (рис.1 поз.8).
2.2 Сборка и подготовка к работе
2.2.1 Установка рукоятки управления
1
– Рукоятка управления;
2
– Держатель кабеля удлинителя;
3
– Рычаг включения двигателя;
4
– Вилка подключения сети;
5
– Кнопка блокировки рычага включения;
6
– Штанга рукоятки управления (левая, правая);
7
– Травосборник;
8
– Крышка задняя;
9
– Крышка верхняя с ручкой для переноски;
10
– Колесо;
11
– Корпус газонокосилки;
12
– Гайка-барашек крепления рукоятки управления;
13
– Фиксатор кабеля.
рис. 1
2
3
4
1
5
6
7
8
9
10
11
12
13
