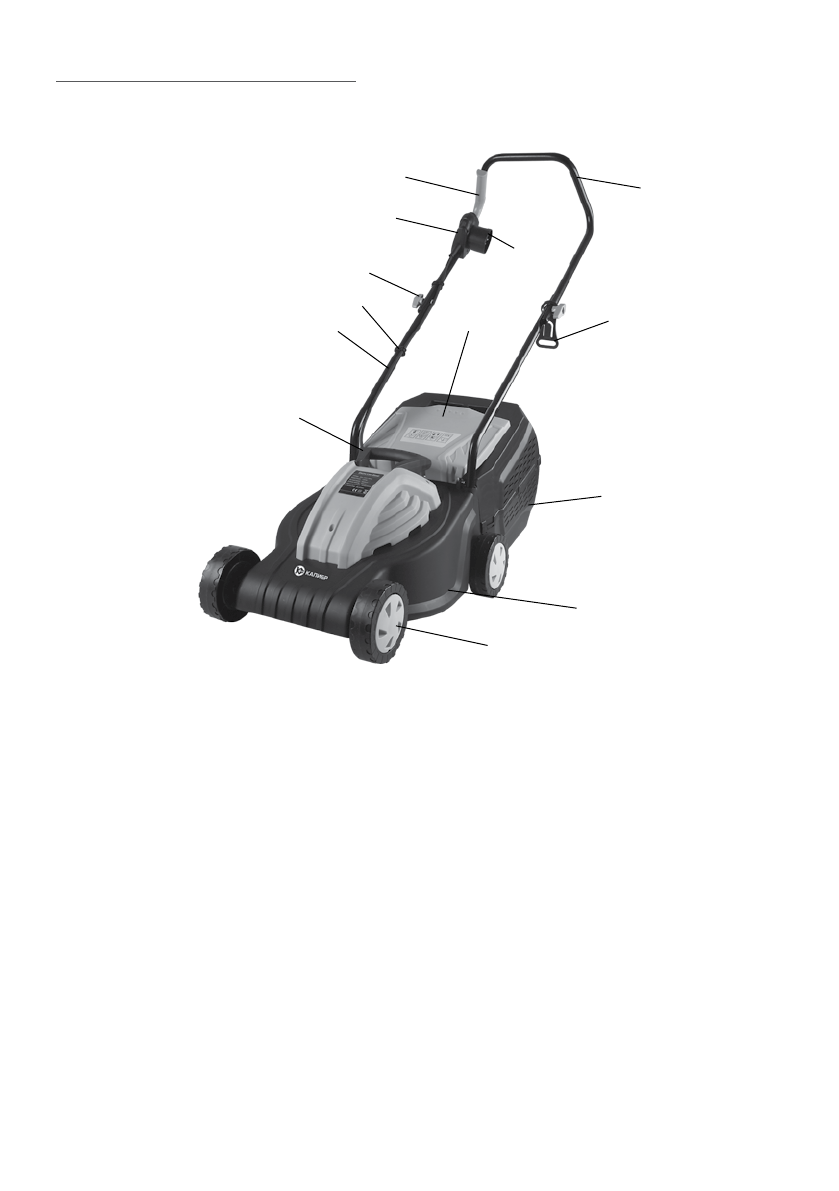

1.8 Общий вид газонокосилки представлен на рисунке 1:
2 Устройство газонокосилки
2.1 Электродвигатель с ножом и крыльчаткой закреплены на раме и закрыты пластико-
вым корпусом (рис.1 поз.11). Травосборник (рис.1 поз.7) крепится к корпусу задней крышкой
(рис.1 поз.8).
2.2 Сборка и подготовка к работе
2.2.1 Установите на газонокосилку штанги рукоятки управления (рис.1 поз.6) и закрепите
Расположите рукоятку на верхней алюминиевой трубе, в удобном для Вас положении,
закрепите её винтом и гайкой-барашком из комплекта крепежа.
2.2.2 Установите рукоятку управления (рис.1 поз.1) и закрепите с помощью болтов и гаек
1 – Рукоятка управления; 2 – Держатель кабеля; 3 – Рычаг включения двигателя;
4 – Вилка подключения сети; 5 – Кнопка блокировки рычага включения; 6 – Штанга
рукоятки управления;
7 – Травосборник; 8 – Крышка задняя; 9 – Ручка для пере-
носки;
10 – Колесо; 11 – Корпус двигателя; 12 – Гайка-барашек крепления рукоятки
управления;
13 – Фиксатор кабеля.
рис. 1
2
3
4
1
5
6
7
8
9
10
11
12
13
