Калибр Руководство по эксплуатации

8

EAC ТР ТС

kalibrcompany.ru

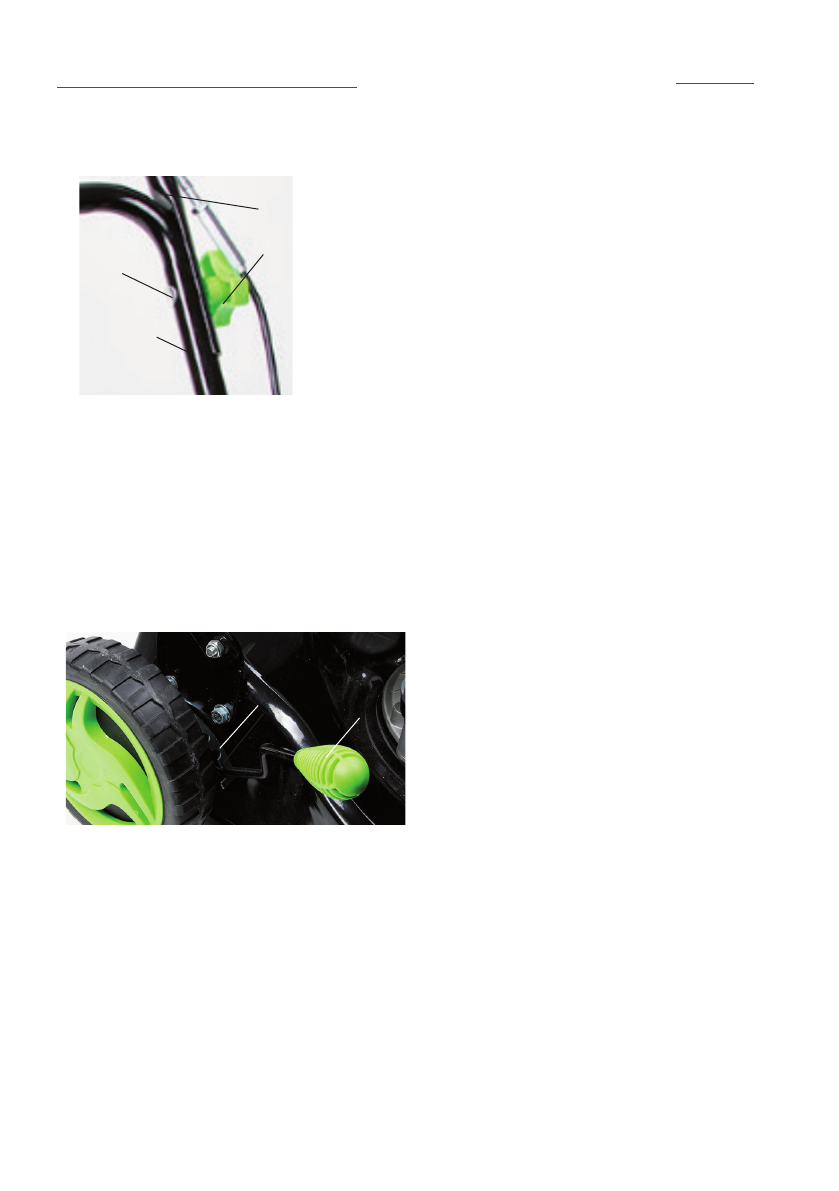

6.3 Крепление рукоятки управления (рис.1 поз.1) с рычагами к нижней части

рукоятки управления. Порядок сборки показан на рис.4

Совместив крепёжные отверстия нижней (рис.4 поз.1) и верхней (рис.4 поз.3)

рукояток,  вставить болты (рис.4 поз.2) и зафиксировать их гайками-барашками

(рис.4 поз.4).

6.4 Установка высоты среза

Перед началом работы отрегулируйте необходимую высоту кошения травы.

Для этого отожмите рычаг (рис.5 поз.1) вправо от корпуса газонокосилки, пере

-

двиньте и зафиксируйте его в одном из требуемых положений на скобе (рис.5

поз.2).

При крайнем нижнем положении осей колёс устанавливается максимальная

высота среза – 70 мм.

6.5 Установка травосборника и насадки мульчирования (см. рис.6)

- удерживая рычаг (рис.6 поз. B), насадить крюки (рис.6 поз .C) каркаса тра

-

восборника на крепёжную планку (рис.6 поз. D);

-  закрепить  каркас  травосборника  (рис.6  поз.1),  опустив  заднюю  крышку

(рис.6 поз. A).

Для снятия травосборника: поднять вверх заднюю крышку, освободить крю

-

ки и отсоединить каркас травосборника от корпуса.

При снятом травосборнике задняя крышка выполняет роль отражателя: ско

-

шенная трава отбрасывается вниз, под ноги оператора.

1

 – Рукоятка управления (низ);

2

 – Болт;

3

 - Рукоятка управления (верх);

4

 – Гайка-барашек.

рис.4

1

2

3

4

1

 – Рычаг установки глубины реза;

2

 – Скоба фиксации высоты осей

колёс.

рис.5

1

2
