Калибр Руководство по эксплуатации
www.kalibrcompany.ru
5
4. Общий вид и устройство газонокосилки

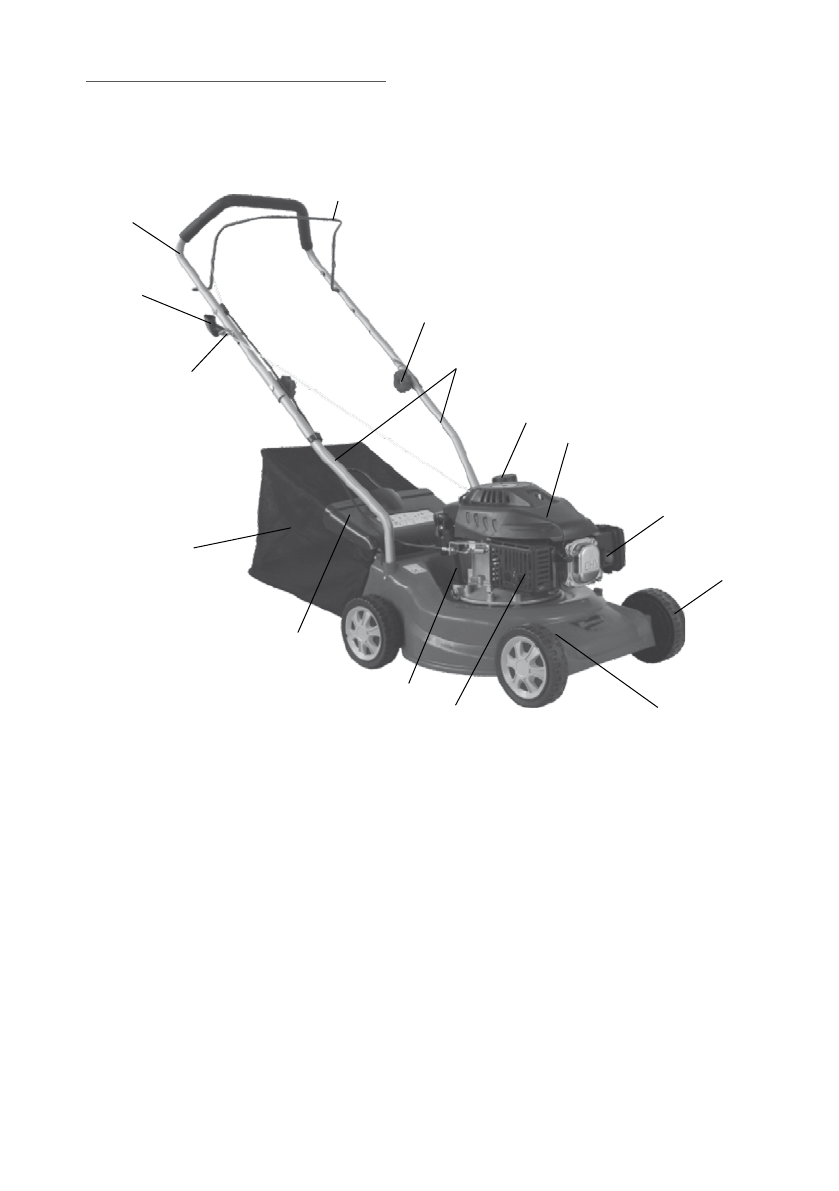

4.1 Общий вид газонокосилки представлен на рис.1
3
15
2
4
5
6
7
14
11
13
8
12
9
10
1
рис.1
1
– рукоятка управления;
2
– крюк крепления рукоятки стартера;
3
– рычаг управления;
4
– гайка-барашек крепления рукоятки управления;
5
– штанга рукоятки управления;
6
– травосборник;
7
– крышка задняя;
8
– двигатель;
9
– колесо;
10
– корпус газонокосилки;
11
– глушитель;
12
– кнопка подкачки топлива – праймер;
13
– крышка бензобака;
14
– маслозаливная горловина;
15
– рукоятка ручного стартера.
