11. Блок с электрокомпонентами,

аккумулятором и моторами

12. Главный выключатель
13. Заднее колесо
14. Зарядная шина
15. Кнопочная панель
16. Дисплей
17. Контурный провод для ограничения зоны

работы и направляющий провод

18. Разъемы для контурного провода
19. Фиксаторы
20. Соединители для контурного провода
21. Винты крепления зарядной станции

22. Ножи
23. Руководство по эксплуатации и краткое

руководство

24. Линейка для прокладки ограничительного

провода (линейка снимается с корпуса)

25. Источник питания (внешний вид

источника питания может различаться в

зависимости от страны)

26. Кабель низкого напряжения
27. Наклейка с предупреждением
28. Маркировка кабеля
29. Паспортная табличка

34.8 Обзор изделия Automower

®

 310/315/315X

1

12

13

14

2

3

4

5

6

9

8

11

15

10

18

16

17

22

20

19

21

25

26

27

23

28

29

30

31

32

7

24

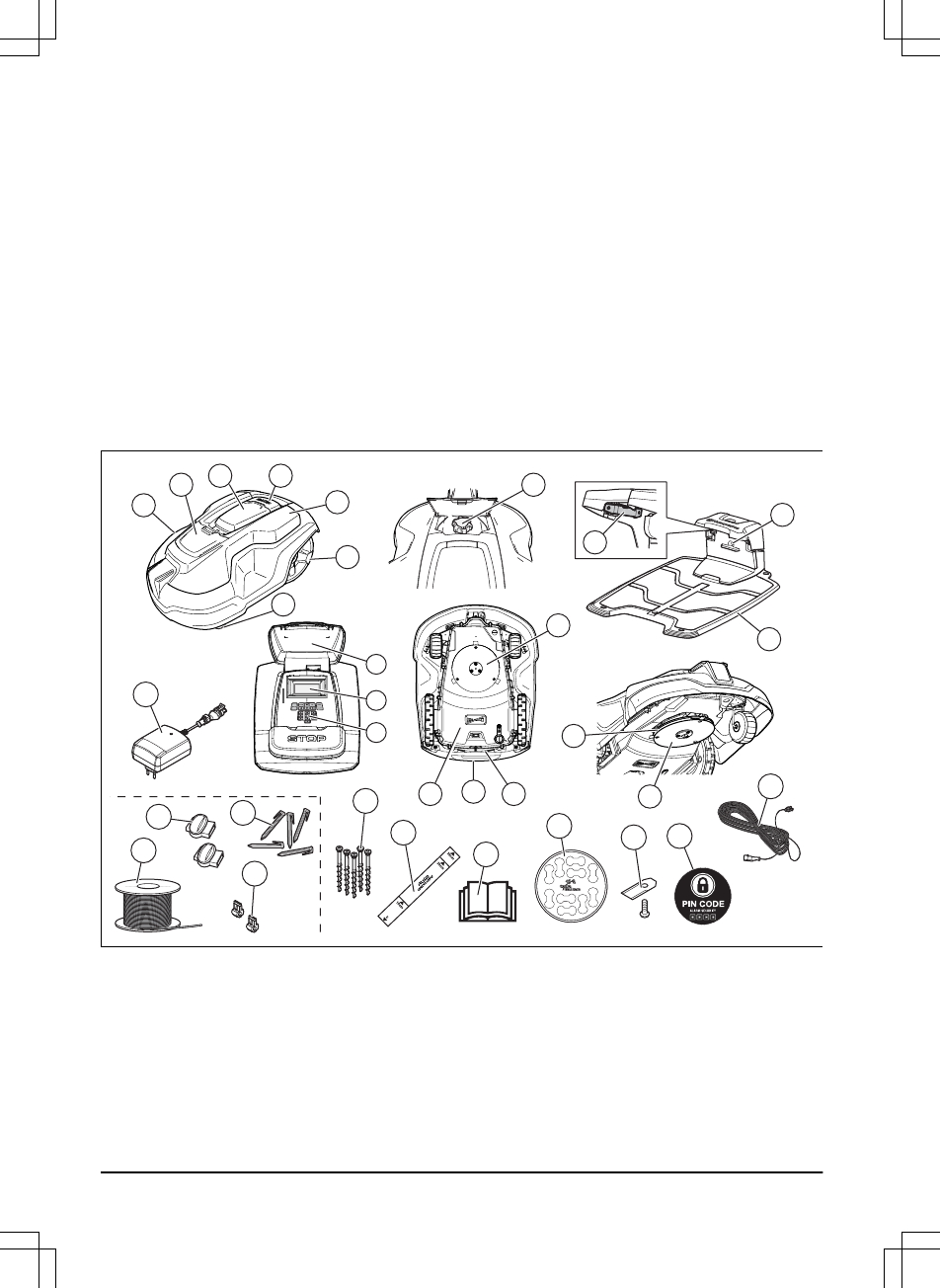

Номера на рисунке соответствуют следующим

компонентам:
1. Корпус
2. Крышка регулятора высоты резки
3. Крышка дисплея и кнопочной панели
4. Кнопка STOP
5. Съемная крышка

6. Задние колеса
7. Передние колеса
8. Регулятор высоты резки
9. Контактные шины
10. Светодиодный индикатор состояния

зарядной станции и ограничительного

провода

11. Зарядная станция
