ПРЕДУПРЕЖДЕНИЕ:

Запрещается выполнять

установку источника питания на

высоте, которая допускает

контакт с водой. Запрещается

размещать источник питания на

земле.

ПРЕДУПРЕЖДЕНИЕ: Не

помещайте источник питания в

герметичный корпус. Конденсат

может повредить источник

питания и увеличить риск

поражения электрическим

током.

5. Подсоедините кабель источника питания

к наружной розетке напряжением 100-240

В.

ПРЕДУПРЕЖДЕНИЕ:

Применимо для США/Канады.

Если источник питания

устанавливается вне

помещения: Риск поражения

электрическим током.

Подключайте кабель только к

розетке с крышкой и

прерывателем тока при

коротком замыкании на землю

(УЗО) класса A. Корпус розетки

должен обеспечивать защиту от

погодных условий

герметичность как со

вставленным, так и с

извлеченным штепселем.

6. Разместите кабель низкого напряжения

под фиксаторами или заглубите его в

землю. См. раздел

Прокладка провода с

помощью фиксаторов на стр. 24 или

Заглубление ограничительного или

направляющего провода на стр. 24.

7. Подсоедините провода к зарядной

станции. См. разделы

Прокладка

ограничительного провода на стр. 23 и

Прокладка направляющего провода на

стр. 24.

8. Закрепите зарядную станцию в месте

установки с помощью винтов, входящих в

комплект поставки.

ВНИМАНИЕ: Запрещается

проделывать новые отверстия в

основании зарядной станции.

ВНИМАНИЕ: Не становитесь на

зарядную станцию.

3.4.2 Прокладка ограничительного

провода

1. Проложите ограничительный провод

вокруг всего рабочего участка. Прокладка

начинается и заканчивается за зарядной

станцией.

ВНИМАНИЕ: Не сворачивайте

лишний провод в бухту.

Свернутый провод вызывает

помехи и ухудшает связь с

изделием.

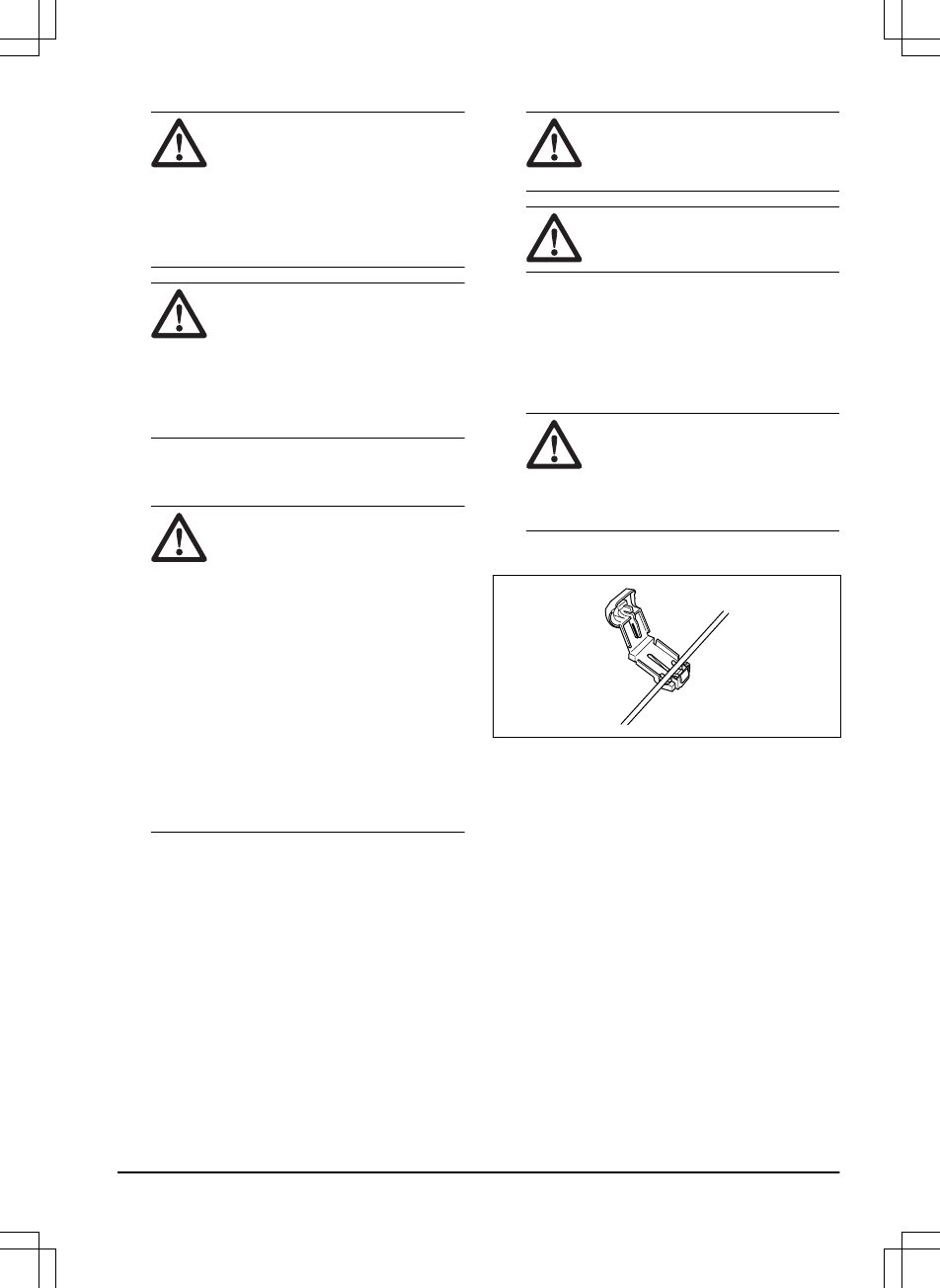

2. Откройте разъем и вставьте

ограничительный провод в разъем.

3. Сожмите части разъема плоскогубцами.
4. Обрежьте ограничительный провод на

расстоянии 1-2 см / 0.4-0.8 дюйма над

разъемами.

5. Поместите правый конец

ограничительного провода в канал с

меткой "AR".

6. Поместите левый конец

ограничительного провода в канал с

меткой "AL".

7. Установите правый разъем на

металлический контакт зарядной станции

с меткой "AR".

8. Установите левый разъем на

металлический контакт зарядной станции

с меткой "AL".

1220 - 001 - 08.07.2019

Установка - 23
