2. ОПИСаНИЕ

2.1

Список компонентов

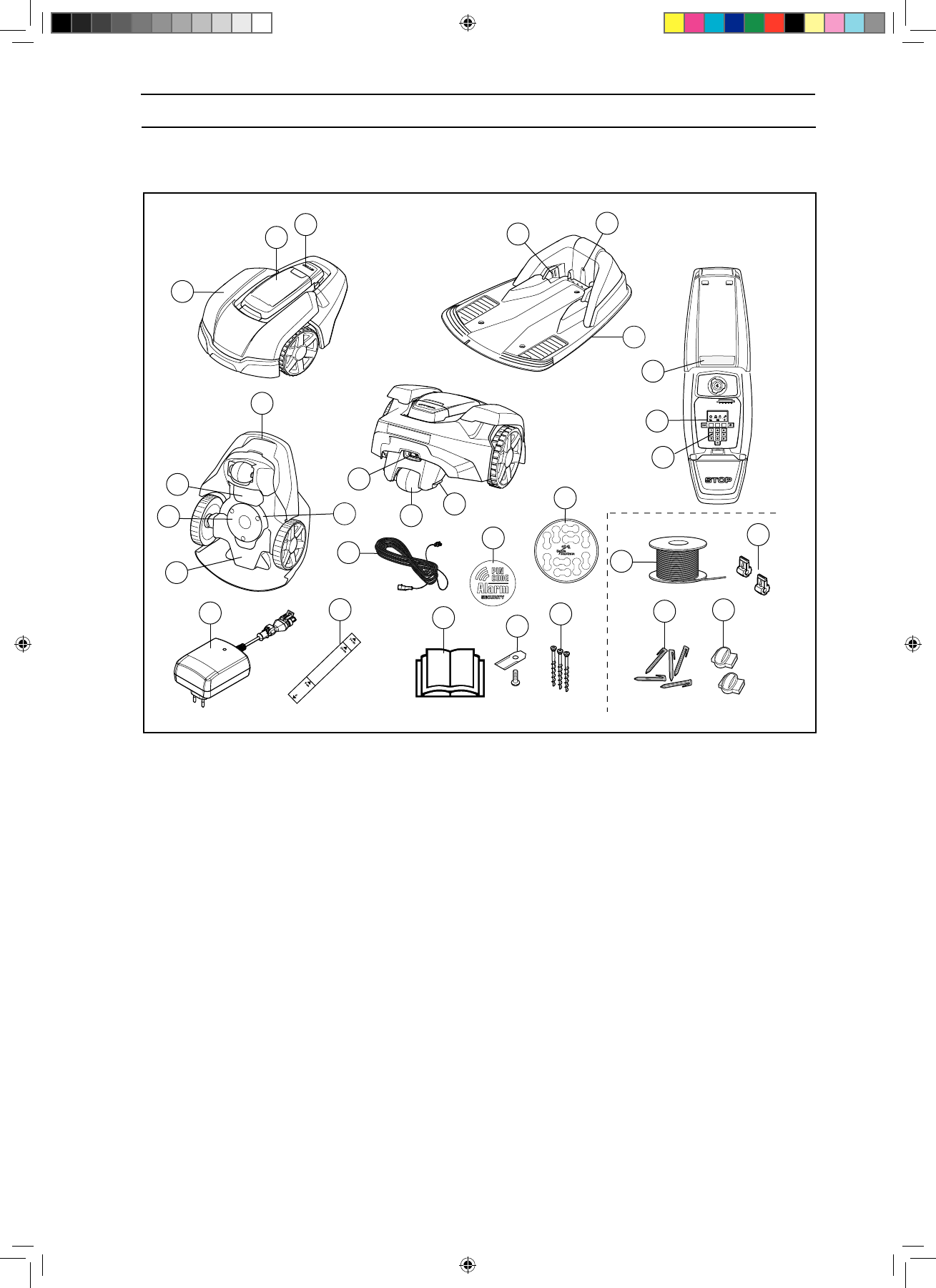

Номера на рисунке соответствуют следующим

компонентам:

1.

Корпус

2.

Крышка дисплея, панели кнопок и регулятора

высоты стрижки

3.

Кнопка STOP/защелка крышки

4.

Контактные шины

5.

Светодиодный индикатор состояния зарядной

станции, ограничительного и направляющего

проводов

6.

Зарядная станция

7.

Ручка для переноски

8.

Крышка аккумулятора

9.

Режущий диск

10.

Защитная пластина

11.

Блок с электрокомпонентами, батареей и

двигателями

12.

Главный выключатель

13.

Заднее колесо

14.

Зарядная шина

15.

Кнопочная панель

16.

Дисплей

17.

Контурный провод для ограничения зоны

работы и направляющий провод*

18.

Разъем для подключения контурного провода к

зарядной станции*

19.

Колышки*

20.

Соединитель для контурного провода*

21.

Винты крепления зарядной станции

22.

Дополнительные ножи

23.

Руководство по эксплуатации и краткое

руководство

24.

Линейка для прокладки ограничительного

провода (линейка снимается с корпуса)

25.

Источник питания (внешний вид источника

питания может различаться в зависимости от

страны)

26.

Кабель низкого напряжения

27.

Наклейка с предупреждением

28.

Маркировка кабеля

29.

Паспортная табличка

* Входит в комплект для установки, не входит в

комплект поставки газонокосилки-робота

1

3

2

17

26

6

5

4

13

14

12

21

25

19

24

20

23

18

8

10

11

7

22

27

28

15

29

16

9
