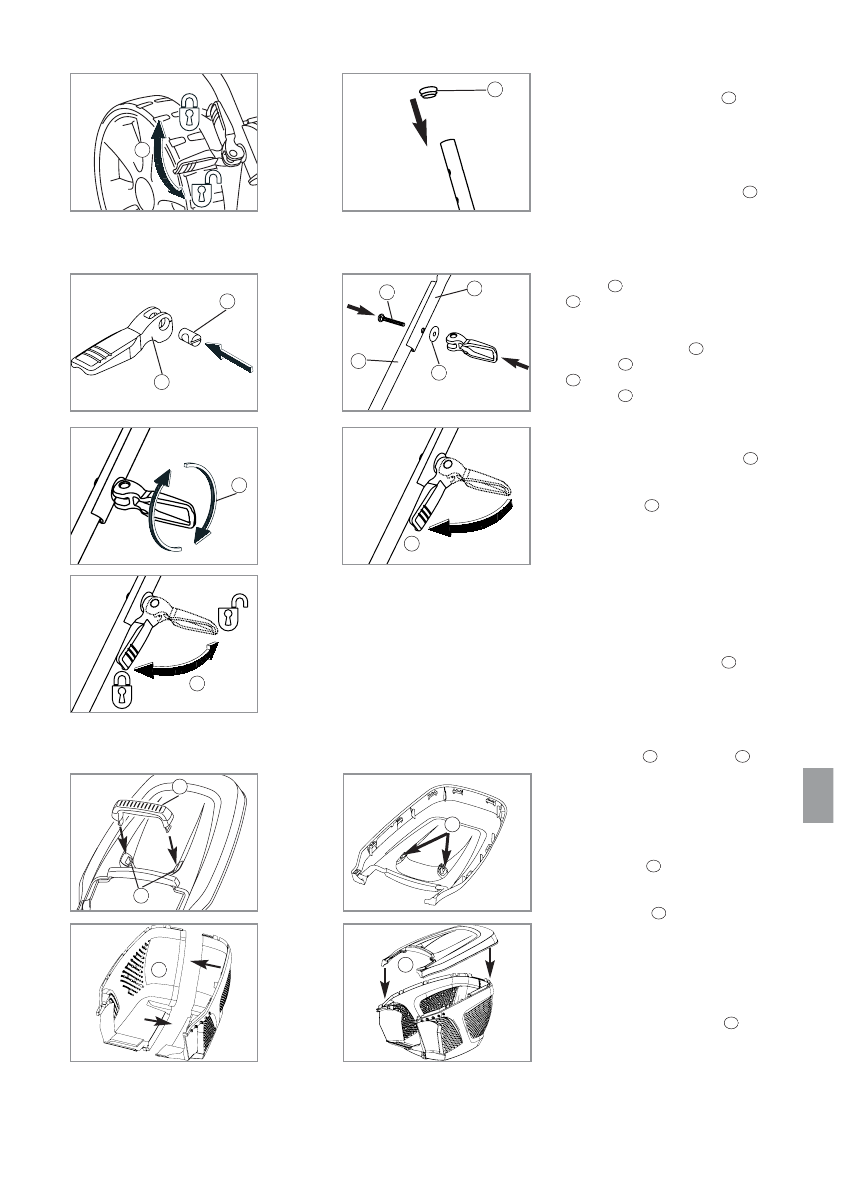

7. Кулачковый зажим может

быть отперт и заперт

.

Повторите те же действия на
другой стороне

.

8. Вставьте две заглушки

нижних секций рукоятки

в

отверстия, находящиеся
вверху каждой секции.

1. Вставьте цилиндрическую

гайку

в кулачковый зажим

.

2. Подсоедините верхнюю

секцию рукоятки

к нижней

секции

посредством болта

, с полукруглой головкой,

шайбы

и кулачкового

зажима.

3. Поверните кулачковый зажим

3 раза по часовой стрелке

.

4. Сложите кулачковый зажим

к рукоятке

. Если

кулачковый зажим не затянут:
откройте кулачковый зажим,
поверните кулачковый зажим
ещё один раз и сложите
кулачковый зажим, чтобы
рукоятка была надежно
закреплена.

5. Кулачковый зажим может

быть отперт и заперт

.

Повторите те же действия на
другой стороне

.

1. Вставьте ручку контейнера

для травы

в прорези

на

его верхней части и
нажимайте на ручку пока она
не защелкнется в нужном
положении.

2. Осмотрите нижнюю сторону

крышки, чтобы убедиться,
что зажимы

ручки контейнера

для травы надежно закреплены.

3. Совместите обе части

контейнера

, выровняв

зажимы. Убедитесь, что все
зажимы правильно
расположены перед тем, как
защелкнуть половинки вместе.

4. Поместите крышку

контейнера для травы на
собранный контейнер
совместив зажимы.  Убедитесь,
что все зажимы правильно
расположены перед тем, как
защелкнуть крышку в
нужное положение.

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

R

U

165

12

13

x3

Подсоединение верхних секций
рукоятки к нижним секциям

14

14

17

16

18

19

20

21

22

Сборка контейнера для
срезанной травы

23

24

25

26

27

7

8

1

2

3

4

5

1

2

3

4
