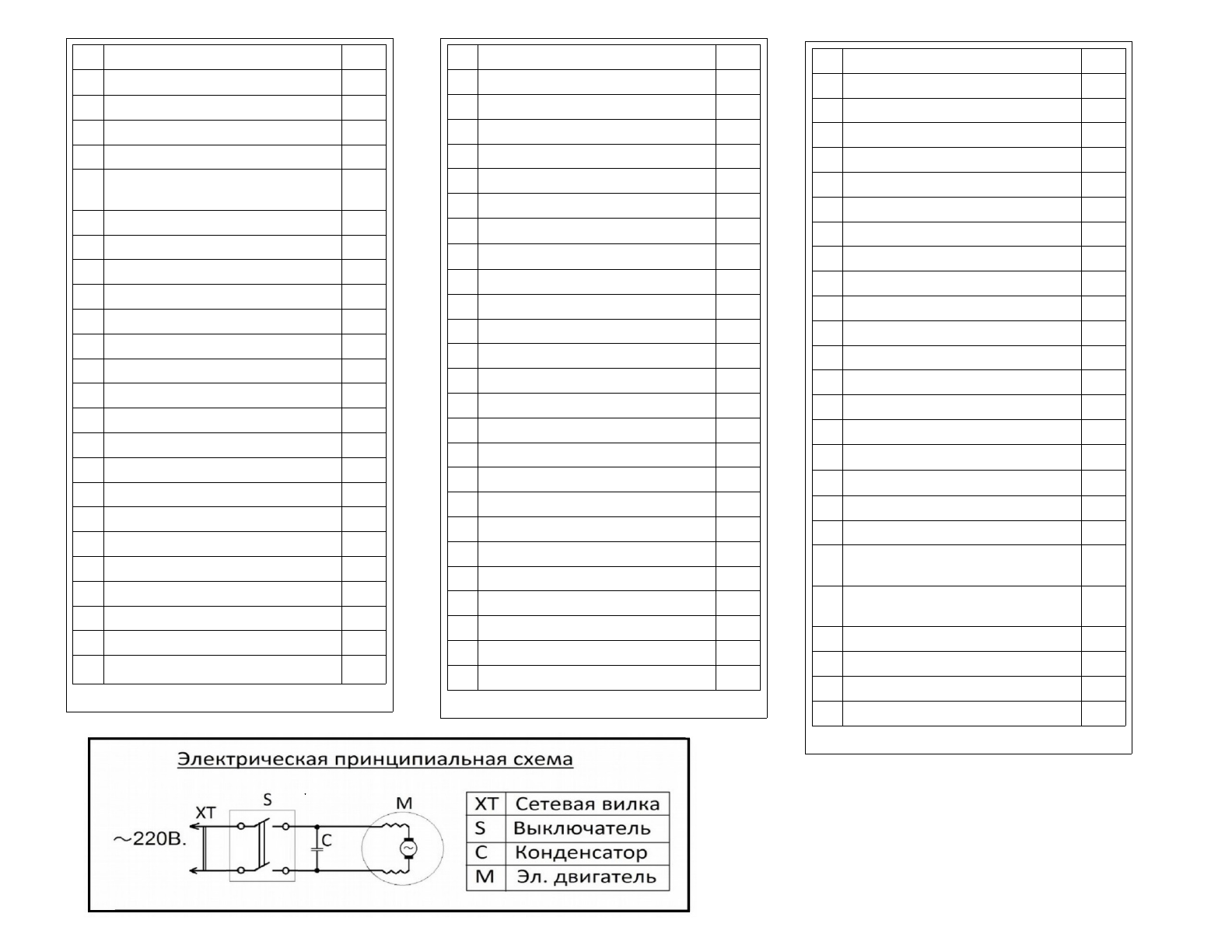

П.

Наименование

К.

1

Ручка корпуса

1

2

Корпус

1

3

Винт саморез 4 х 15

6

4

Винт саморез 4 х 37

4

5

Щеткодержатель со щёткой
(не разборный)      (6,4х9,9 х18)

2

6

Фланец верхний электродвигателя

1

7

Подшипник 608 Z (7х22х8)

1

8

Якорь

1

9

Подшипник 6000 ZZ (10х26х8)

1

10 Статор

1

11 Фланец нижний электродвигателя

1

12 Крыльчатка

1

13 Шкив ведущий (резьба М10 шаг 1,5)

1

14 Корпус опорный

1

15 Накладка

1

16 Тормозная втулка

1

17 Заглушка

1

18 Гайка М5

1

19 Подшипник 609 RS (9х27х7)

1

20

Винт саморез 4 х 9

4

21 Фланец

1

22 Подшипник 6002 ZZ (15х32х9)

1

23 Подвижная муфта.

1

24 Пружина  муфты (0,8х8,6х40)

1

П.

Наименование

К.

25 Пружина тормоза

1

26 Шкив ведомый

1

27 Ремень 6PJ490

1

28 Шайба (H0,5 x d154,35 x D21)

1

29 Втулка ножа

1

30 Нож (320)

1

31

Болт S13 (М8х1,25х16)

1

32

Корпус

1

33

Вставка

4

34

Колесо

4

35 Зажим колеса

4

36 Болт (М8х1х60)

4

37 Прижим

1

38

Винт саморез 4 х 16

2

39 Пружина кручения (1,8х10,5х51)

1

40 Ось

Ø

6 L205

1

41 Крышка задняя

1

42 Крышка передняя

1

43

Винт саморез 4 х 12

10

44

Винт саморез 4 х 18

6

45 Шайба 5

4

46

Винт саморез 4 х 17

4

47 Рукоятка нижняя правая

1

48 Рукоятка нижняя левая

1

49 Барашек (М6)

2

П.

Наименование

К.

50

Шайба 6

2

51 Болт специальный М6х1х45

2

52

Винт саморез 4 х 24

2

53 Планка

1

54 Прижим

1

55

Трубка защитная

1

56

Винт саморез 4 х 19

5

57 Пружина кручения (1,2х16,4х6)

1

58 Выключатель HL-6J 250V, 12А

1

59 Клавиша

1

60 Пружина  (1х10х40)

1

61 Кнопка

1

62 Крышка верхняя

1

63 Конденсатор 250V, 0,22µF

1

64 Крышка нижняя

1

65

Шнур сетевой  (2х0,75)

1

66

Шнур сетевой  с вилкой (2х0,75)

1

67

Рукоятка верхняя

1

68

Ручка контейнера

1

69

Верхняя часть контейнера
(травосборник)

1

70 Нижняя часть контейнера

(травосборник)

1

71 Воздушный фильтр (150х70х10)

2

72 Винт саморез 4 х 15

2

73 Скоба фиксации кабеля (ЗИП)

2

74

Фиксатор шнура (ЗИП)

1
